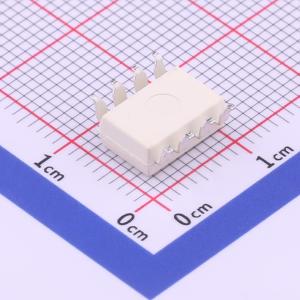

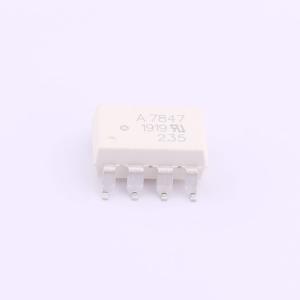

温馨提醒：图片仅供参考，商品以实物为准
QCPL-7847-500E
光隔离放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- QCPL - 7847隔离放大器系列专为电子电机驱动器中的电流感测而设计。在典型应用中，电机电流流经外部电阻，QCPL - 7847会感测产生的模拟电压降。在QCPL - 7847光隔离屏障的另一侧会产生差分输出电压
- 品牌名称
- Broadcom(博通)
- 商品型号
- QCPL-7847-500E
- 商品编号
- C190140
- 商品封装
- DIP-8-300mil
- 包装方式
- 编带
- 商品毛重
- 0.683克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 100kHz | |
| 输入失调电压(Vos) | 300uV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 输入偏置电流(Ib) | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 500nA | |
| 共模抑制比(CMRR) | 76.1dB | |
| 输入失调电流温漂(Ios TC) | 450pA/℃ | |
| 静态电流(Iq) | - | |
| 输出电流 | 18.6mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 4.5V~5.5V |
应用领域
- 电机相位和电源轨电流感应
- 逆变器电流感应
- 开关电源信号隔离
- 通用电流感应和监测
- 通用模拟信号隔离
