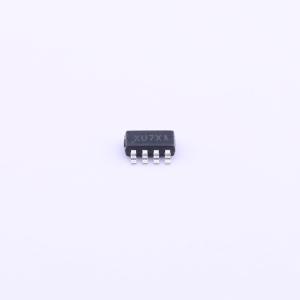

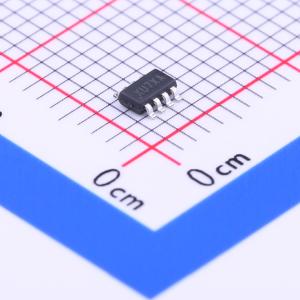

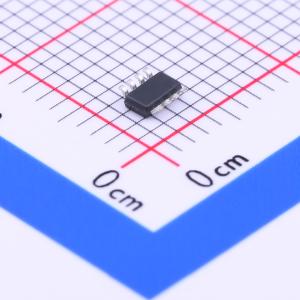

SY8253AIC

高效率500kHz 3A 23V输入同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SY8253是一款高效500kHz同步降压DC-DC转换器,能够提供3A输出电流。该转换器的工作输入电压范围为4.5V至23V,内部集成了主开关和同步开关,具有低导通损耗。采用瞬时PWM架构实现快速瞬态响应,低输出电压纹波和小型外部电感器和电容器。具备逐周期峰值电流限制、内部软启动和短路保护功能。
品牌名称: Silergy(矽力杰)
商品型号: SY8253AIC
商品编号: C207641
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.026克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

SY8253是一款高效的500 kHz同步降压型DC-DC转换器，能够提供3A电流。SY8253的输入电压范围宽，为4.5V至23V，集成了导通电阻RDS(ON)极低的主开关和同步开关，以最大限度地降低传导损耗。 500 kHz的开关频率可实现低输出电压纹波，并减小外部电感和电容的尺寸。它采用即时PWM架构，可为高降压应用实现快速瞬态响应。

商品特性

内部开关（上/下）的低RDS(ON)：105 mΩ/50 mΩ
4.5 - 23V输入电压范围
3A输出电流能力
500 kHz开关频率
即时PWM架构，实现快速瞬态响应
逐周期峰值电流限制
内部软启动可限制浪涌电流
打嗝模式输出短路保护
± 1.5%的0.6V参考电压
电源良好指示（仅SY8253AIC）
TSOT23-8/TSOT23-6封装

应用领域

机顶盒
便携式电视
接入点路由器
DSL调制解调器
液晶电视

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交23单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~23V
	输出电压	-
	输出电流	3A
	开关频率	500kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	100uA
	开关管(内置/外置)	内置
	输出类型	可调
