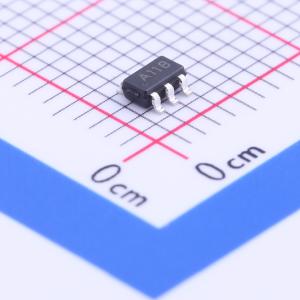

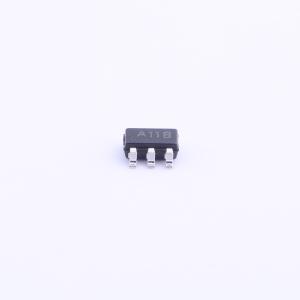

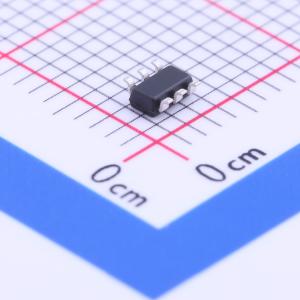

IP2111A

单/双路USB端口充电协议IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: USB端口充电协议IC IP2112, IP2112A, IP2111, IP2111A, IP2110 是用于USB 输出端口的充电协议IC，支持的充电协议包括：苹果2.4A/2.1A/1.0A，三星2.0A 及BC1.2 等充电协议。IP2112, IP2112A 支持双路USB 端口充电协议; IP2111, IP2111A, IP2110 支持单路USB 端口充电协议; IP2110支持SEL 引脚配置苹果允许请求的最大电流。芯片支持接入设备的自动检测，自动在数据线路上提供正确的电气特性实现协议握手。
品牌名称: INJOINIC(英集芯)
商品型号: IP2111A
商品编号: C207770
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

IP2112, IP2112A, IP2111, IP2111A, IP2110 是用于USB 输出端口的充电协议IC，支持的充电协议包括：苹果2.4A/2.1A/1.0A，三星2.0A 及BC1.2 等充电协议。IP2112, IP2112A 支持双路USB 端口充电协议; IP2111, IP2111A, IP2110 支持单路USB 端口充电协议; IP2110支持SEL 引脚配置苹果允许请求的最大电流。芯片支持接入设备的自动检测，自动在数据线路上提供正确的电气特性实现协议握手。

商品特性

支持Apple 2.1A：DP = 2.7V，DM = 2.0V（反接DP，DM 实现Apple1.0A 模式）
支持Apple 2.4A：DP = 2.7V，DM = 2.7V
支持Apple 1.0A：DP = 2.0V，DM = 2.7V（反接DP，DM 实现Apple2.1A 模式）
支持SEL引脚配置苹果允许请求的最大电流
支持三星2.0A：DP = 1.2V，DM = 1.2V
支持BC1.2：DP 与DM 短接自动检测DP，DM 上电压对应的充电请求
低静态功耗IQ = 66uA(Typ.)
工作电压范围：3V~5.5V
小尺寸封装：
- IP2112/IP2112A/IP2111/IP2111A:SOT23-6
- IP2110：SOT23-5

应用领域

USB 功率输出接口
移动电源
车载充电器
智慧手机
平板电脑
网络笔记本
数字相机
蓝牙配件所用的电池充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	电池管理
	工作电压	3V~5.5V
	最大充电电流	-
	电池类型	-

	属性	参数值
	电池节数	-
	工作温度	-40℃~+85℃
	静态电流(Iq)	66uA
