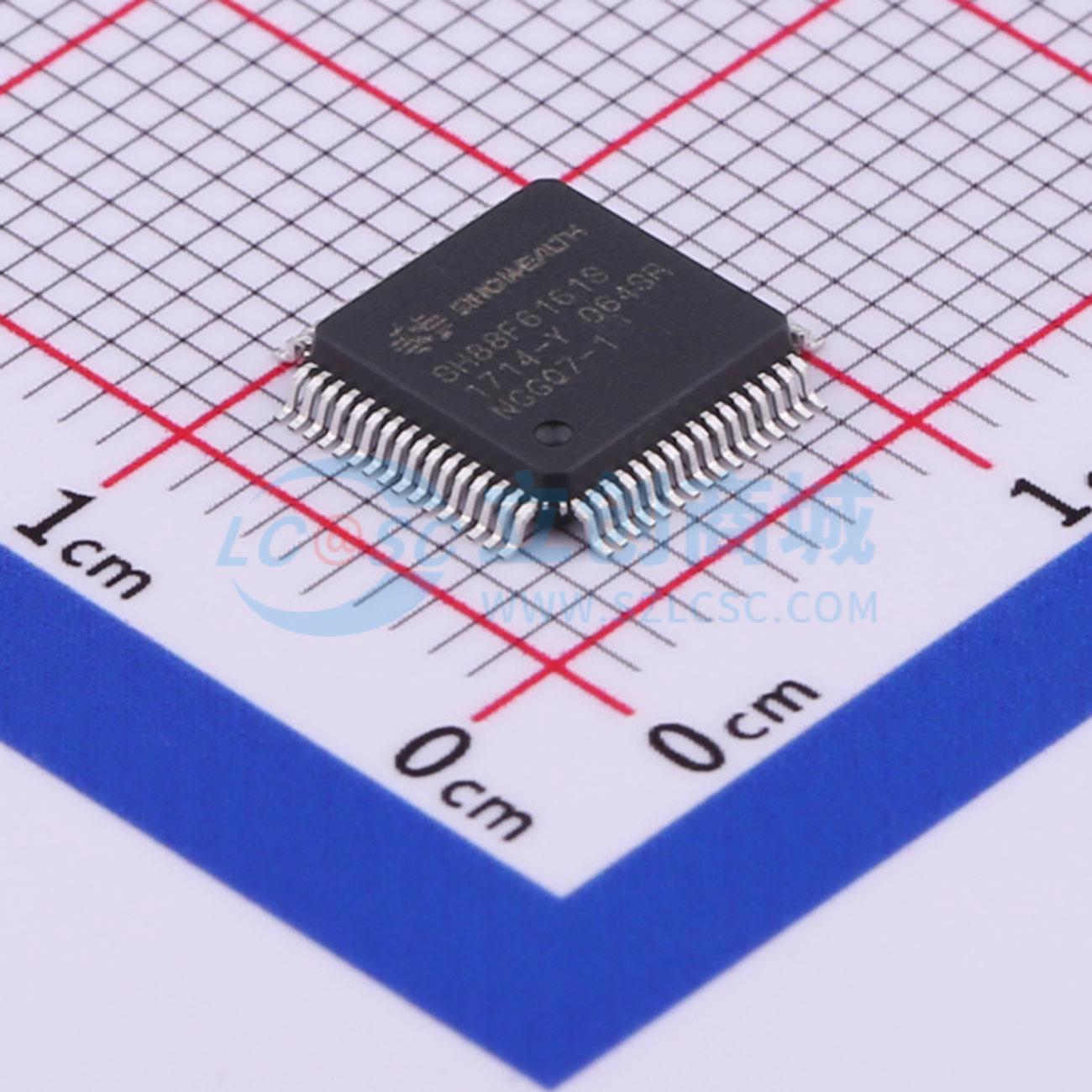

SH88F6161S/064SR

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: sinowealth(中颖电子)
商品型号: SH88F6161S/064SR
商品编号: C207763
商品封装: LQFP-64(7x7)
包装方式: 托盘
商品毛重: 0.4克(g)

商品参数

商品概述

SH88F6161/SH88F6162是一种高速高效率8051兼容单片机。在同样振荡频率下，较之传统的8051芯片具有运行更快速，性能更优越的特性。 SH88F6161/SH88F6162保留了标准8051芯片的大部分特性，包括内置256字节RAM和2个16位定时器/计数器。此外，SH88F6161/SH88F6162还集成了2816字节外部扩展RAM，以及存储程序的64K字节flash，此外还集成2K类EEPROM，用于在系统掉电后保存数据。 SH88F6161/SH88F6162中的资源有：61个COMS双向IO，4个PCA，2个增强型自带波特率发生器EUART、LCD驱动器、LED驱动器、模/数转换器、数/模转换器、运算放大器、SPI接口、TWI接口、USB模块（SH88F6161中不含USB）。为了达到高可靠性和低功耗，SH88F6161/SH88F6162内建看门狗定时器，低电压复位和低电压检测等功能，提供了2种低功耗省电模式。

商品特性

基于8051兼容流水指令的8位单片机
Flash ROM：64K字节
ISP ROM：1K字节
RAM：内部256字节，外部2816字节
EEPROM：内建2048字节
5Byte可读MCU识别码
CPU最高频率24M
工作电压：VDD = 2.0V - 5.5V
振荡器（代码选项）：
- 高频晶体谐振器：2MHz - 12MHz
- 低频晶体谐振器：32.768kHz
- 内部高频RC振荡器：12MHz
- 内部低频RC振荡器：128KHz
- PLL振荡器：4倍频
61个CMOS双向I/O管脚
I/O内建上拉电阻
2个16位定时器/计数器T2，T3
4个PCA，其中PCA0、PCA2、PCA3各含2个比较/捕捉单元，PCA1具有3个比较/捕捉单元
10个外部中断源
中断源：
- 定时器2，定时器3，PCA0，PCA1，PCA2，PCA3
- 外部中断INT2，INT3，INT40 - INT47
- ADC，DAC，SCM，LPD
- EUART0，EUART1，TWI，SPI，USBLCD驱动器
LCD驱动器：
- 4 X 40段（1/4占空比，1/3偏置）
- 5 X 39段（1/5占空比，1/3偏置）
- 6 X 38段（1/6占空比，1/3偏置）
LED驱动器：10 X 8段
2个增强型自带波特率发生器EUART
内建模拟电路电源稳压器，输出电压：3.3V
12位1M sps SAR模数转换器（ADC）：
- 内建1.5V/2.5V参考电压
- 12路可选外接模拟输入
12位电压型DAC数模转换器：
- 12位精度
1通道通用串行总线（USB）：
- 兼容USB2.0（全速12Mbps）传输速度
- 支持控制、中断和批量数据传输
- 支持3个端点（EP0，EP1，EP2）
内建运算放大器（OP）
SPI接口（主/从模式）
TWI（I2C）接口
内建低电压复位功能（代码选项）：
- LVR电压：2.1V
- LVR电压：2.7V
- LVR电压：3.7V
- LVR电压：4.1V
CPU机器周期：1个振荡周期
看门狗定时器（WDT）（代码选项）
内建振荡器预热计数器
低功耗工作模式：
- 空闲模式
- 掉电模式
Flash型
封装：LQFP64，TQFP48
扩展的'MUL'和'DIV'指令：16位*8位，16位/8位
双数据指针
CPU增强内核寄存器：AUXC，DPL1，DPH1，INSCON

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(250个/托盘，最小起订量 1 个)

个

起订量：1 个250个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51家族
	CPU最大主频	24MHz
	程序存储容量	64KB
	程序存储器类型	FLASH

	属性	参数值
	I/O数量	61
	ADC(位数)	12bit
	DAC(位数)	12bit
	工作电压	2V~5.5V
