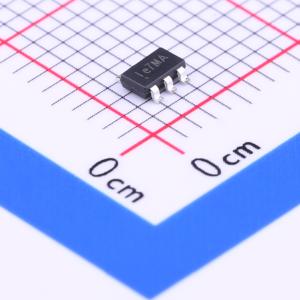

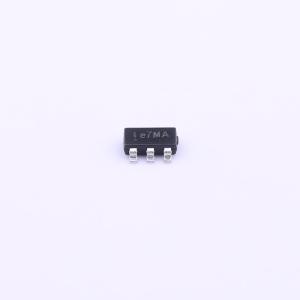

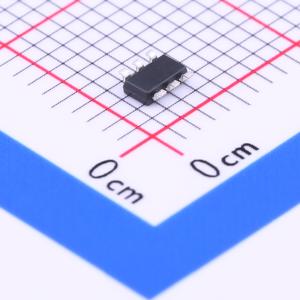

温馨提醒：图片仅供参考，商品以实物为准

SY7069ADC

5.5V最大输出，3A谷电流，1MHz同步升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SY7069是一款高效、同步升压转换器，专为单节锂离子或锂聚合物电池，或两到三节碱性镍镉或镍氢电池供电的应用而设计。它能够将低至2.5V的输入电压转换为高达5.5V的输出电压。主开关采用NMOS，同步开关采用PMOS
品牌名称: Silergy(矽力杰)
商品型号: SY7069ADC
商品编号: C207630
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

SY7069是一款高效同步升压转换器，专为单节锂离子或锂聚合物电池，或两节至三节碱性镍镉或镍氢电池供电的应用而设计。它能将低至2.5V的输入电压转换为高达5.5V的输出电压。主开关采用NMOS，同步开关采用PMOS。 SY7069在关断模式下可将输出与输入断开。当输入电压超过稳压输出电压时，SY7069会自动进入旁路模式。

商品特性

最低输入电压2.5V
输出电压可在2.5V至5.5V之间调节
最小谷值电流限制为3A
能够在升压和旁路模式之间无缝切换
关断时负载断开
输出电压为5.0V时，低RDS(ON)（主开关/同步开关）：50mΩ/90mΩ
输出过压保护（OVP）
封装紧凑
TSOT23-6封装

应用领域

所有单节锂电池或双节电池供电的产品，如MP-3播放器、个人数字助理（PDA）及其他便携式设备。

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交44单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~5.5V
	输出电压	2.5V~5.5V
	开关频率	1MHz
	同步整流	是

	属性	参数值
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	32uA
	开关管(内置/外置)	内置
	输出类型	可调
