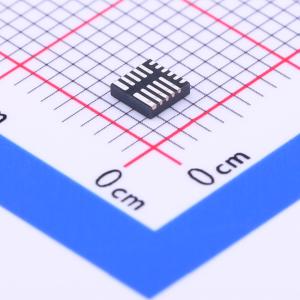

温馨提醒：图片仅供参考，商品以实物为准

SY6981QDC

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Silergy(矽力杰)
商品型号: SY6981QDC
商品编号: C207627
商品封装: QFN-16(3x3)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

SY6981是一款输入电压范围为3.6 - 5.5V、输出电流为1.2A的双节同步升压锂离子电池充电器，集成了1MHz开关频率和全面的保护功能。高达1.2A的充电电流可通过外部电阻进行编程，以满足不同便携式应用的需求，同时显示充电器电流信息。它还具备可编程的充电超时功能，以确保电池充电操作的安全性，以及可编程的输入电压阈值，用于自适应输入电流限制。当出现输出短路或关机情况时，SY6981可断开输出。它采用额定电压为18V、导通电阻极低的FET，以实现高充电效率和简单的外围电路设计。SY6981搭配小尺寸的QFN3x3封装，适用于对PCB面积要求较小的应用。

商品特性

薄型QFN3x3封装
集成同步升压功能，采用额定电压18V、低导通电阻的FET，实现高充电效率
涓流充电/恒流充电/恒压充电模式
可编程输入电压阈值，实现自适应电流限制
最大1.2A恒流充电电流
充电电流信息指示
可编程充电超时
可编程恒流充电电流
可选的恒压充电，电池电压精度为±0.5%
热调节保护
外部关机功能
输入电压欠压锁定和过压保护
过温保护
输出短路保护
充电状态指示
移除电池时可进行正常同步升压操作

应用领域

手机
个人数字助理（PDA）
MP3播放器
MP4播放器
数码相机
蓝牙应用
PSP游戏机
NDS游戏机
笔记本电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电池管理
	工作电压	3.6V~5.5V
	最大充电电流	1.2A
	充电饱和电压	8.4V

	属性	参数值
	放电截止电压	-
	电池类型	-
	电池节数	2
	工作温度	-40℃~+85℃
