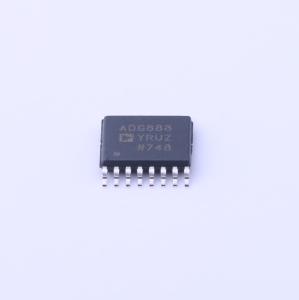

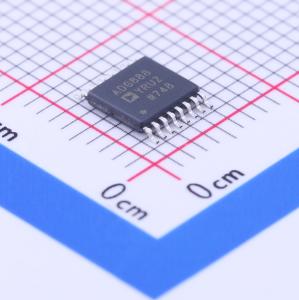

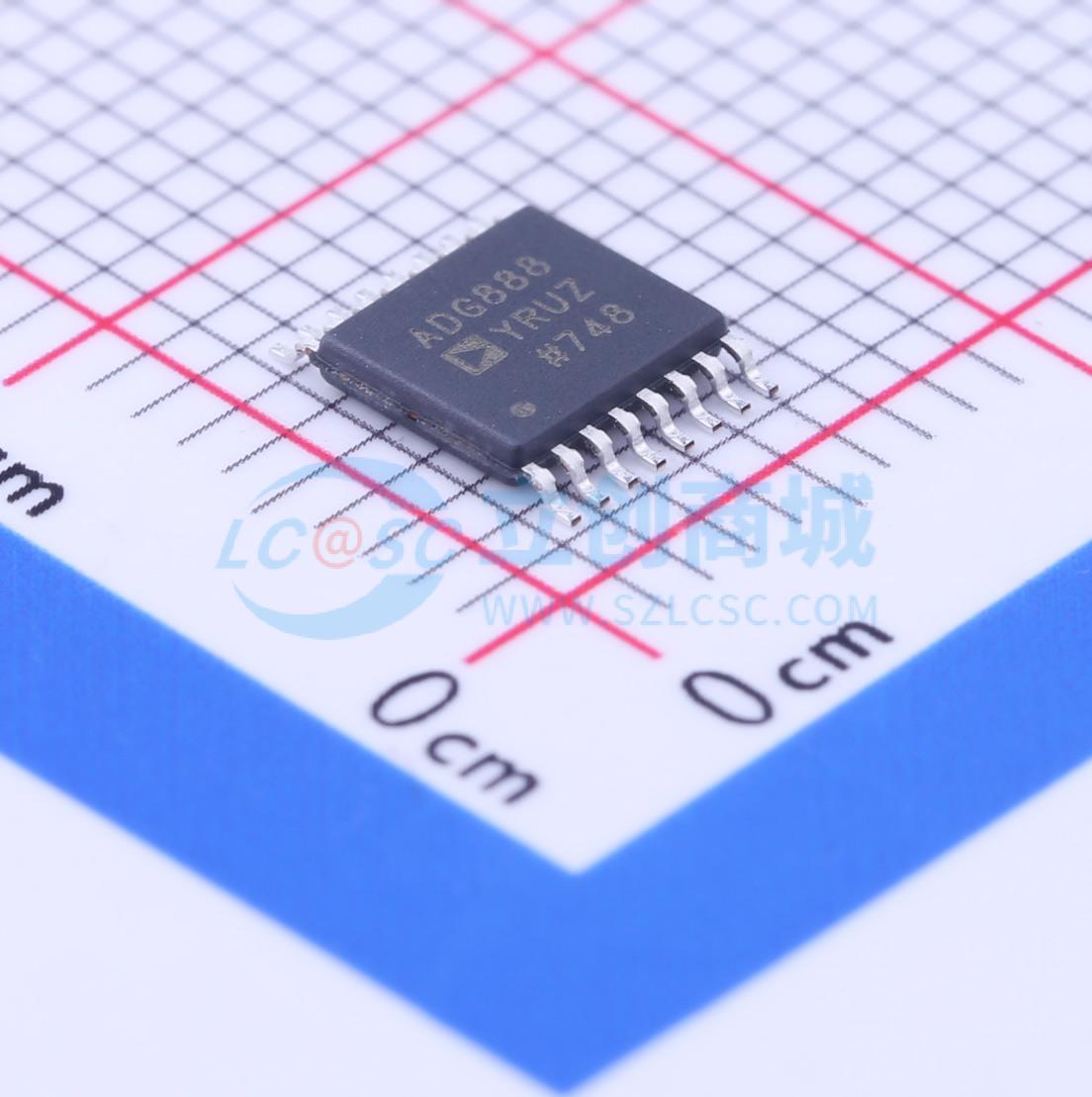

ADG888YRUZ
0.4Ω CMOS, 双DPDT开关
- 描述
- 低电压、双DPDT (双极双掷) CMOS器件，适用于高性能音频切换。具有超低导通电阻和高电流处理能力。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADG888YRUZ
- 商品编号
- C207729
- 商品封装
- TSSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 4 | |
| 工作电压 | 1.8V~5.5V | |
| 导通时间(ton) | 35ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 600mΩ | |
| 关闭时间(toff) | 35ns | |
| 工作温度 | -40℃~+125℃ | |
| 导通电容(Con) | 110pF | |
| 带宽 | 29MHz |
商品概述
ADG888是一款低压双路双刀双掷（DPDT）CMOS器件，专为高性能音频切换而优化。凭借其低功耗和小尺寸的特点，它非常适合用于便携式设备。 该器件在全温度范围内提供低于0.8 Ω的超低导通电阻，使其成为需要通过开关实现最小失真应用的理想解决方案。ADG888还具备承载大电流的能力，在5 V工作电压下，典型电流为400 mA。 导通时，每个开关在两个方向上的导通性能相同，且输入信号范围可扩展至电源电压。ADG888具有先断后通的切换动作。 ADG888提供16球WLCSP、16引脚LFCSP和16引脚TSSOP封装。这些封装使ADG888成为空间受限应用的理想解决方案。
商品特性
- 工作电压范围：1.8 V至5.5 V
- 超低导通电阻：在5 V电源电压下，典型值为0.4 Ω，最大值为0.6 Ω
- 出色的音频性能，超低失真：导通电阻平坦度典型值为0.07 Ω，最大值为0.14 Ω
- 高载流能力：连续电流400 mA
- 在5 V电压下，峰值电流为600 mA
- 汽车级温度范围：-40℃至+125℃
- 轨到轨切换操作
- 典型功耗（<0.1 μW）
应用领域
- 手机
- 个人数字助理（PDA）
- MP3播放器
- 电源路由
- 电池供电系统
- PCMCIA卡
- 调制解调器
- 音频和视频信号路由
- 通信系统
- 数据切换
