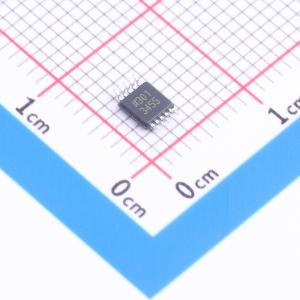

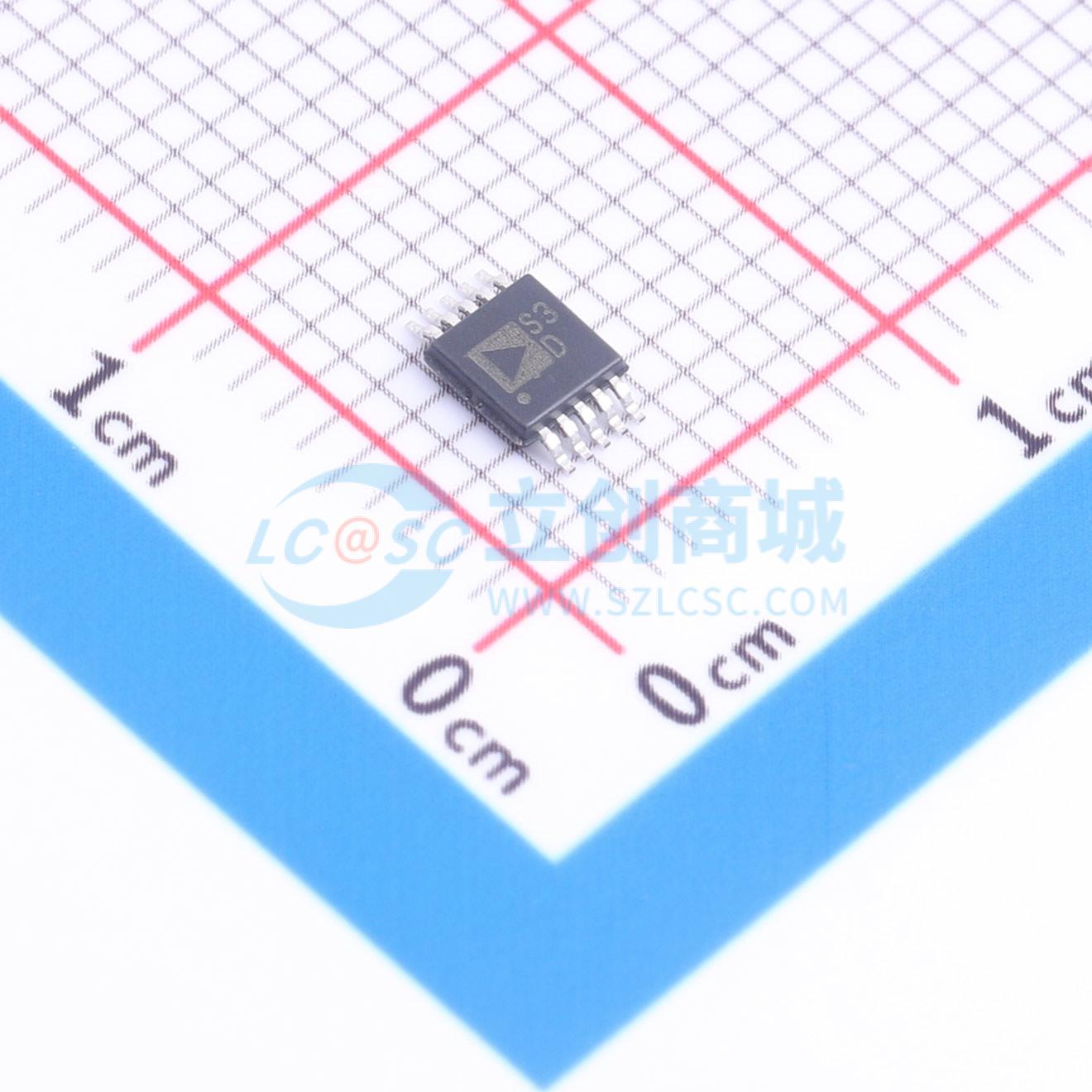

温馨提醒：图片仅供参考，商品以实物为准
ADG5423BRMZ-RL7
高压防闩锁型双通道SPST开关
- 描述
- ADG5421/ADG5423是单片工业级互补金属氧化物半导体（CMOS）模拟开关，包含两个独立的抗闩锁单刀单掷（SPST）开关。每个开关在导通时双向导通性能相同，其输入信号范围可扩展至电源电压。在关断状态下，高达电源电压的信号电平会被阻断
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADG5423BRMZ-RL7
- 商品编号
- C207948
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.128克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 工作电压 | 9V~40V；-22V~-9V | |
| 导通时间(ton) | 220ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 13.5Ω | |
| 关闭时间(toff) | 196ns | |
| 工作温度 | -40℃~+125℃ | |
| 导通电容(Con) | 44pF | |
| 带宽 | 250MHz |
商品概述
ADG5421/ADG5423是单片工业级互补金属氧化物半导体(CMOS)模拟开关，包含两个独立的锁闭无触发单刀单掷(SPST)开关。每个开关在导通时在两个方向上均表现良好，且输入信号范围可扩展至电源。在断开状态下，信号电平可阻断至电源。两个ADG5421开关都通过逻辑1输入开启，而ADG5423在逻辑1输入下，一个开关开启，一个开关关闭。ADG5423在多路复用应用中表现出断开后接通的动作。
这些开关的超低导通电阻和导通电阻平坦性使其成为数据采集和增益切换应用的理想解决方案，在这些应用中，低失真至关重要。锁闭无触发结构和高ESD额定值使这些开关在恶劣环境中更具鲁棒性。
