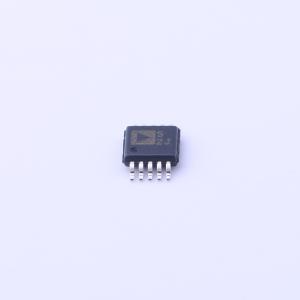

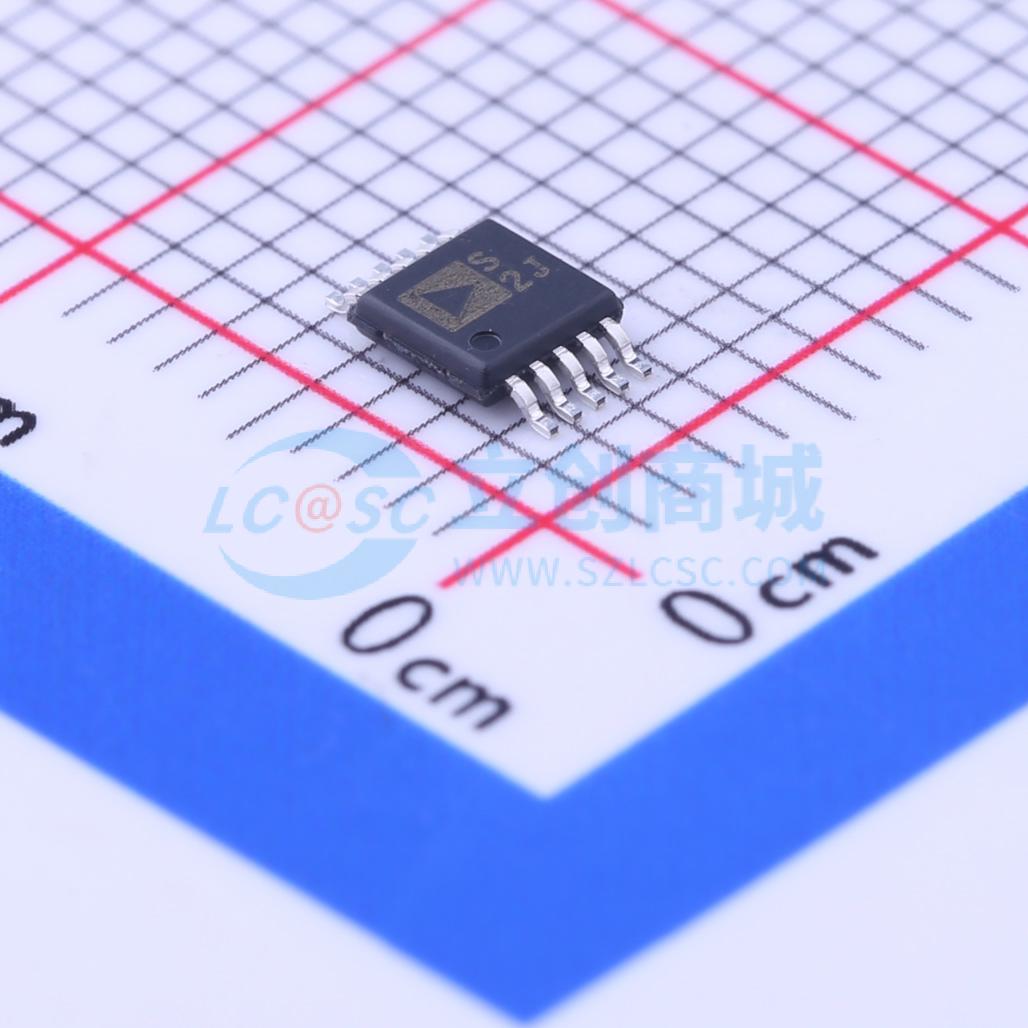

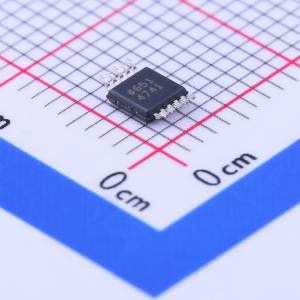

温馨提醒：图片仅供参考，商品以实物为准

ADG1223BRMZ-REEL7

低电容、低电荷注入±15 V/+12 V iCMOS双SPST开关

描述: 低电容、低电荷注入、±15V/+12ViCMOS双通道单刀单掷开关
品牌名称: ADI(亚德诺)
商品型号: ADG1223BRMZ-REEL7
商品编号: C207725
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

ADG1221/ADG1222/ADG1223是采用iCMOS（工业互补金属氧化物半导体）工艺设计的单片互补金属氧化物半导体（CMOS）器件，包含四个可独立选择的开关。iCMOS是一种将高压CMOS和双极技术相结合的模块化制造工艺。它能够开发出一系列高性能模拟集成电路，可在33V电压下工作，且尺寸是前代高压器件无法达到的。与采用传统CMOS工艺的模拟集成电路不同，iCMOS组件在承受高电源电压的同时，还能提高性能、显著降低功耗并减小封装尺寸。这些开关的超低电容和极低电荷注入特性，使其成为数据采集和采样保持应用的理想解决方案，这些应用需要低毛刺和快速稳定。 ADG1221/ADG1222/ADG1223包含两个独立的单刀单掷（SPST）开关。ADG1221和ADG1222的区别仅在于数字控制逻辑相反。ADG1221开关在相应控制输入为逻辑1时导通，而ADG1222则需要逻辑0。ADG1223有一个开关的数字控制逻辑与ADG1221类似，另一个开关的逻辑则相反。ADG1223具有先断后通的开关动作，适用于多路复用器应用。每个开关导通时双向导通性能相同，输入信号范围可扩展至电源电压。在关断状态下，可阻断高达电源电压的信号电平。

商品特性

全信号范围内电荷注入<0.5pC
关断电容：2pF
关断泄漏电流：2pA
电源电压范围：33V
导通电阻：120Ω
在±15V、+12V下全面规格化
无需VL电源
3V逻辑兼容输入
轨到轨操作
10引脚MSOP封装

应用领域

自动测试设备
数据采集系统
电池供电系统
采样保持系统
音频信号路由
视频信号路由
通信系统

数据手册PDF

放大查看下载PDF

交货周期

订货7-9个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	单刀单掷(SPST)-常开/常闭
	通道数	2
	工作电压	-16.5V~-13.5V；13.5V~16.5V
	导通时间(ton)	130ns

	属性	参数值
	导通电阻(Ron)	120Ω
	关闭时间(toff)	85ns
	工作温度	-40℃~+125℃
	导通电容(Con)	3pF
	带宽	960MHz
