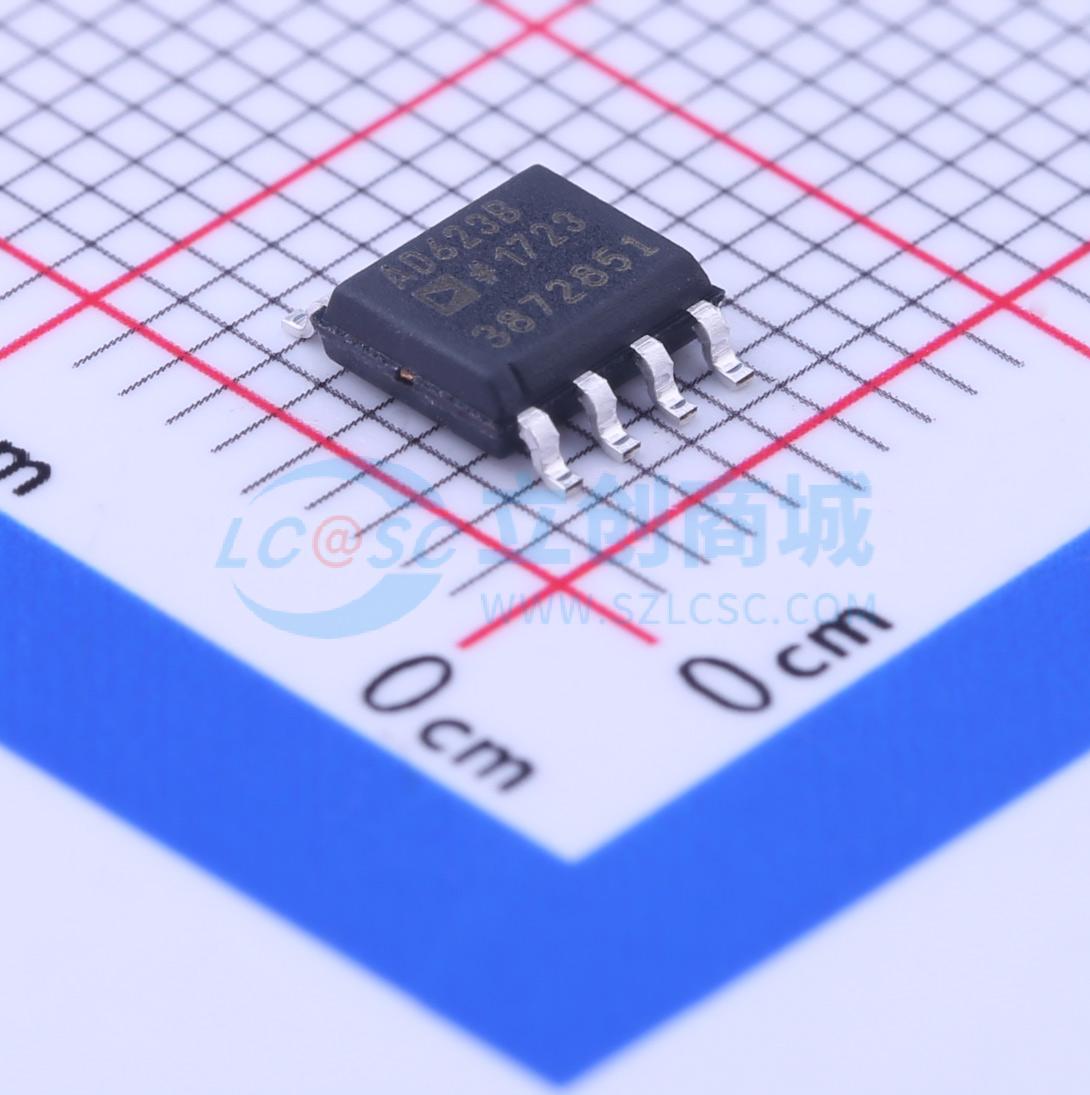

温馨提醒：图片仅供参考，商品以实物为准
AD623BRZ-R7
单电源和双电源、轨到轨、低成本仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单电源、轨到轨、低成本仪表放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD623BRZ-R7
- 商品编号
- C207726
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 86dB | |
| 输入偏置电流(Ib) | 25nA | |
| 输入失调电压(Vos) | 25uV | |
| 增益带宽积(GBP) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 0.3V/us | |
| 轨到轨 | 轨到轨输出 | |
| 输出类型 | - | |
| 静态电流(Iq) | 305uA；375uA | |
| 输入失调电压温漂(Vos TC) | 100nV/℃ | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD623是一款集成式单电源或双电源仪表放大器，采用3V至12V电源电压时可实现轨到轨输出摆幅。AD623允许通过单个增益设置电阻进行编程，并符合8引脚行业标准引脚配置，为用户提供了出色的灵活性。在无外部电阻的情况下，AD623配置为单位增益（G = 1）；使用外部电阻时，AD623的增益可编程至最高1000。 AD623具有出色的精度，这得益于其交流共模抑制比（CMRR）随增益增加而提高；由于在高达200 Hz的频率范围内CMRR保持恒定，因此能够抑制线路噪声谐波。AD623具有较宽的输入共模范围，能够放大共模电压低至低于地电位150 mV的信号。AD623在双极性和单极性电源下均能保持出色的性能。
商品特性
- 易于使用
- 轨到轨输出摆幅
- 输入电压范围可低至低于地电位150 mV（单电源）
- 低功耗，最大电源电流为550 μA
- 用一个外部电阻设置增益 增益范围：1至1000
- 高精度直流性能 增益精度为0.10%（G = 7） 增益精度为0.35%（G > 1）
- 噪声：在1 kHz时，输入参考噪声为35 nV/√Hz
- 出色的动态指标 带宽为800 kHz（G = 7） 建立时间为20 μs，至0.07%（G = 70）
应用领域
- 低功耗医疗仪器
- 传感器接口
- 热电偶放大器
- 工业过程控制
- 差分放大器
- 低功耗数据采集
