温馨提醒：图片仅供参考，商品以实物为准

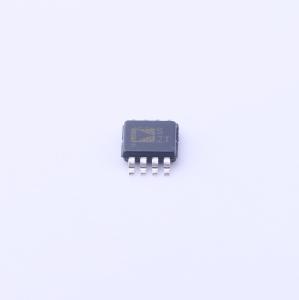

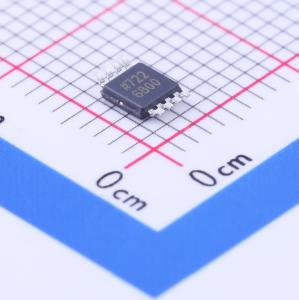

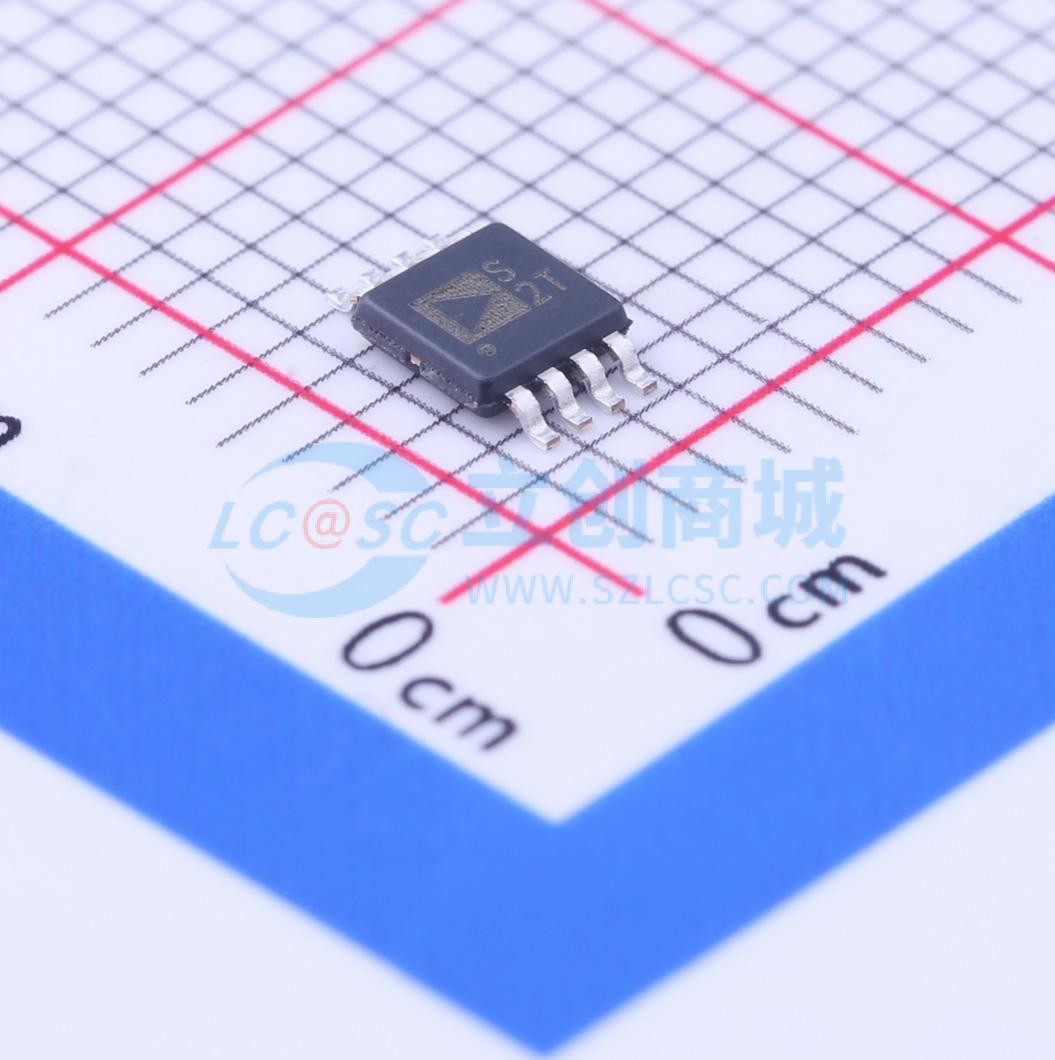

ADG1401BRMZ

iCMOS SPST开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单刀单掷(SPST)开关，具有低导通电阻和高线性度，适用于音频和视频信号路由。
品牌名称: ADI(亚德诺)
商品型号: ADG1401BRMZ
商品编号: C207668
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.105克(g)

商品参数

商品概述

ADG1401/ADG1402包含单刀单掷（SPST）开关。每个开关导通时双向导通性能相同，输入信号范围可扩展至电源电压。关断时，可阻断高达电源电压的信号电平。 iCMOS（工业互补金属氧化物半导体）模块化制造工艺结合了高压、互补金属氧化物半导体（CMOS）和双极技术。它能够开发出一系列高性能模拟集成电路，可在33V电压下工作，且占用空间是其他任何一代高压器件都无法比拟的。与采用传统CMOS工艺的模拟集成电路不同，iCMOS元件能够承受高电源电压，同时提高性能、显著降低功耗并减小封装尺寸。导通电阻曲线在整个模拟输入范围内非常平坦，确保在切换音频信号时具有出色的线性度和低失真。iCMOS结构确保超低功耗，使该器件非常适合便携式和电池供电的仪器。

商品特性

导通电阻1Ω
导通电阻平坦度0.2Ω
连续电流高达430mA
在+12V、±15V、±5V下进行全面规格测试
仅需1个电源
3V逻辑兼容输入
轨到轨操作
8引脚MSOP和8引脚、3mm×2mm LFCSP封装

应用领域

自动测试设备
数据采集系统
电池供电系统
采样保持系统
音频信号路由
视频信号路由
通信系统
继电器替代

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	1
	工作电压	-5V~5V；-15V~15V；12V
	导通时间(ton)	120ns

	属性	参数值
	导通电阻(Ron)	1Ω
	关闭时间(toff)	150ns
	工作温度	-40℃~+125℃
	带宽	120MHz
