AD8231ACPZ-WP

AD8231是一款低漂移、轨至轨的仪表放大器，具有软件可编程增益，增益值可以设置为1、2、4、8、16、32、64或128。增益可以通过数字逻辑或引脚绑定进行编程。它非常适合需要在宽温度范围内保持精密性能的应用，如工业温度传感和数据记录。由于增益设置电阻是内部集成的，对于1到32的增益，最大增益漂移仅为10 ppm/°C。由于采用了自零输入级设计，最大输入失调电压为15 μV，最大输入失调漂移仅为50 nV/°C。共模抑制比（CMRR）在G=1时为80 dB，在更高增益下增加到110 dB。

AD8231还包括一个未分配用途的运算放大器，可用于额外增益、差分信号驱动或滤波。与仪表放大器类似，该运算放大器也采用自零架构，具有轨至轨输入和轨至轨输出。

AD8231还具备关断功能，可将电流降至最大1 μA。在关断模式下，两个放大器都具有高输出阻抗，这允许轻松地多路复用多个放大器而无需额外的开关。

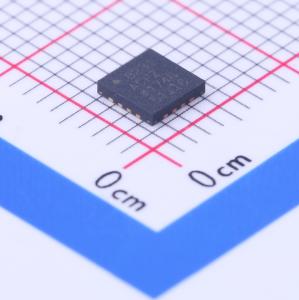

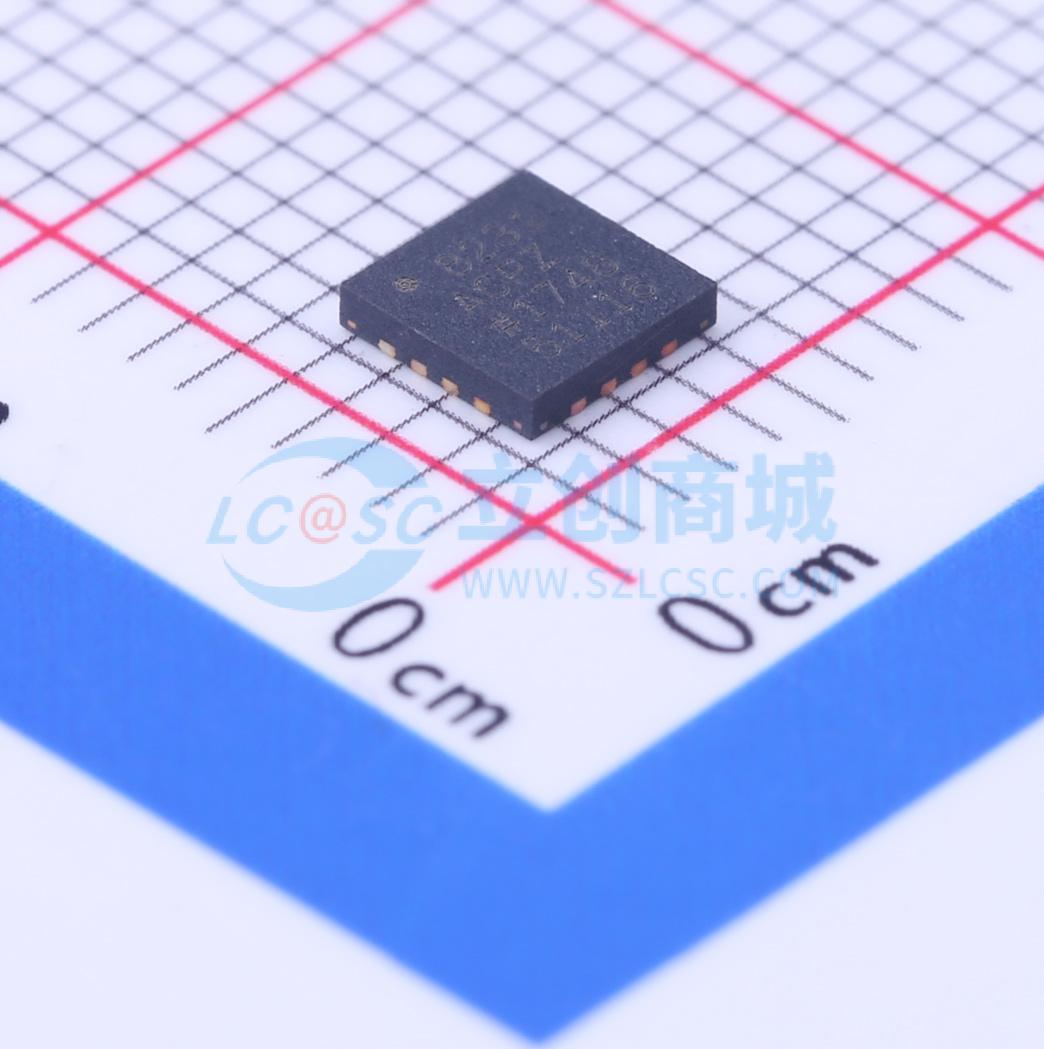

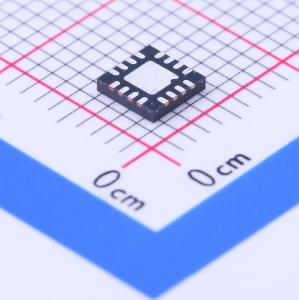

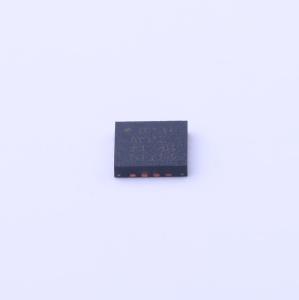

AD8231的工作温度范围为-40°C至+125°C。它采用4 mm x 4 mm 16引脚LFCSP封装。

• 数字/引脚可编程增益 G = 7, 2, 4, 8, 16, 32, 64 或 128
• 温度范围从 -40°C 到 +125°C
• 最大输入失调漂移 50 nV/°C
• 最大增益漂移 10 ppm/°C
• 优异的直流性能：最小 CMR 为 80 dB，G = 1 时最大输入失调电压 15 μV，最大偏置电流 500 pA，噪声 0.7 μV p-p（0.1 Hz 到 10 Hz）
• 良好的交流性能：带宽 2.7 MHz（G = 1），摆率 1.1 V/μs
• 轨到轨输出
• 关断/多路复用
• 额外的运算放大器
• 单电源范围：3 V 至 5 V
• 双电源范围：±1.5 V 至 ±2.5 V
• 适用于汽车应用

• 压力和应变传感器
• 热电偶和RTDs
• 可编程仪器仪表
• 工业控制
• 电子秤
