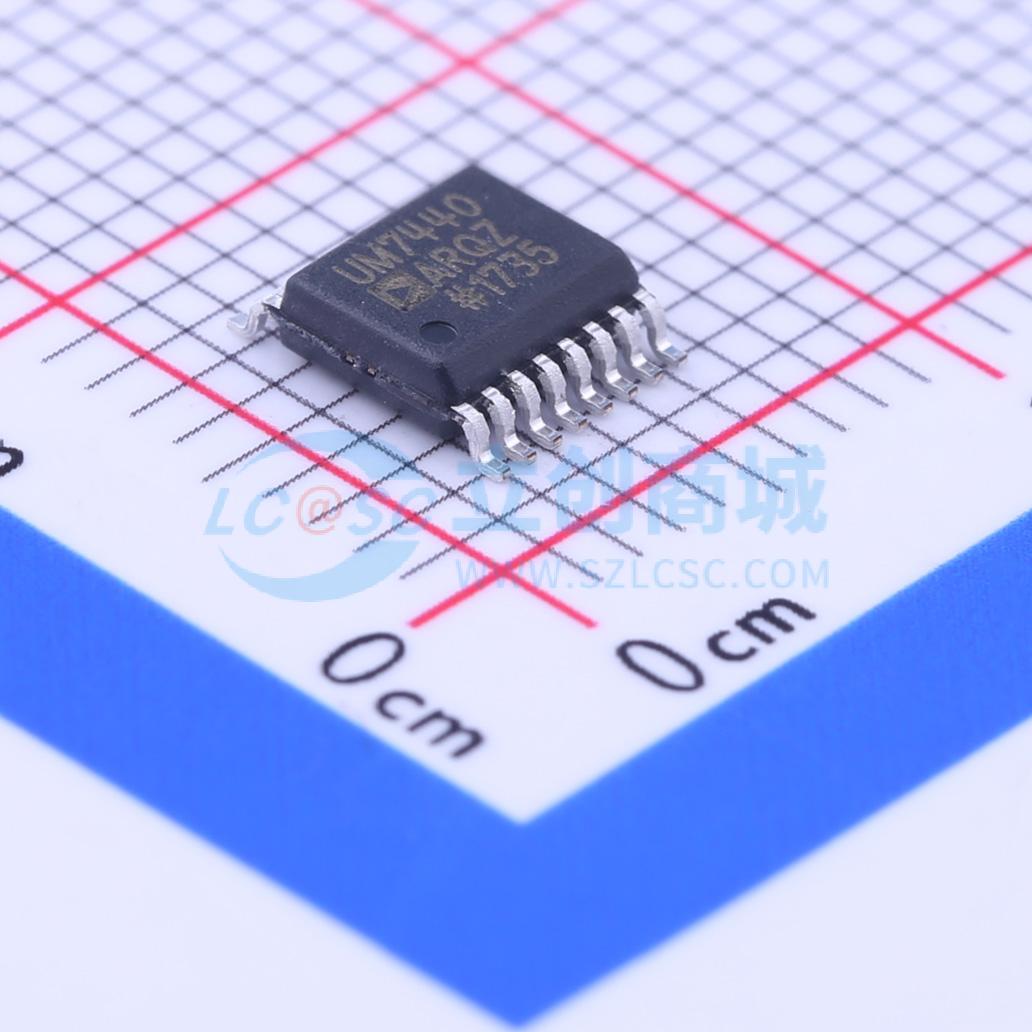

ADUM7440ARQZ-RL7

ADuM744x系列四通道1kV数字隔离器件采用小型16引脚QSOP封装。大部分四通道隔离器采用16引脚SOIC宽体封装，而相比之下，ADuM744x可节省几乎70%的电路板空间，却仍能耐受高隔离电压，并且符合UL和CSA标准(正在申请中)等法规要求。除了节省空间之外，ADuM744x的价格要低于2.5kV或5kV隔离器，适用于仅需基本隔离的应用场合。 该产品系列功耗极低，在高达25 Mbps的数据速率下，其功耗仅为同类隔离器的十分之一至六分之一。除了低功耗，ADuM744x的所有型号都具有很低的脉宽失真(C级小于5 ns)。此外，每款型号均提供输入毛刺滤波器，以防外来噪声干扰。 ADuM744x隔离器提供四个独立的隔离通道，支持多种通道配置和两种数据速率，最高达25Mbps。所有型号均可采用3.0 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。另外，在没有输入电源的情况下，所有型号的缺省输出均为逻辑高电平状态。

• 小型16引脚QSOP封装
• 1000 V rms隔离额定值
• 安全和法规认证UL认证UL 1577：1000 V rms（1分钟）CSA元件验收通知#5A（申请中）
• 低功耗工作5 V工作电压每个通道2.25 mA（最大值，0 Mbps至1 Mbps）每个通道11.5 mA（最大值，25 Mbps）3.3 V工作电压每个通道1.5 mA（最大值，0 Mbps至1 Mbps）每个通道8.25 mA（最大值，25 Mbps）
• 双向通信
• 数据速率最高可达25 Mbps (NRZ)
• 3 V/5 V电平转换
• 工作温度最高可达105°C
• 高共模瞬变抗扰度：>15 kV/μs

• 通用多通道隔离
• SPI接口/数据转换器隔离
• RS-232/RS-422/RS-485收发器
• 工业现场总线隔离
