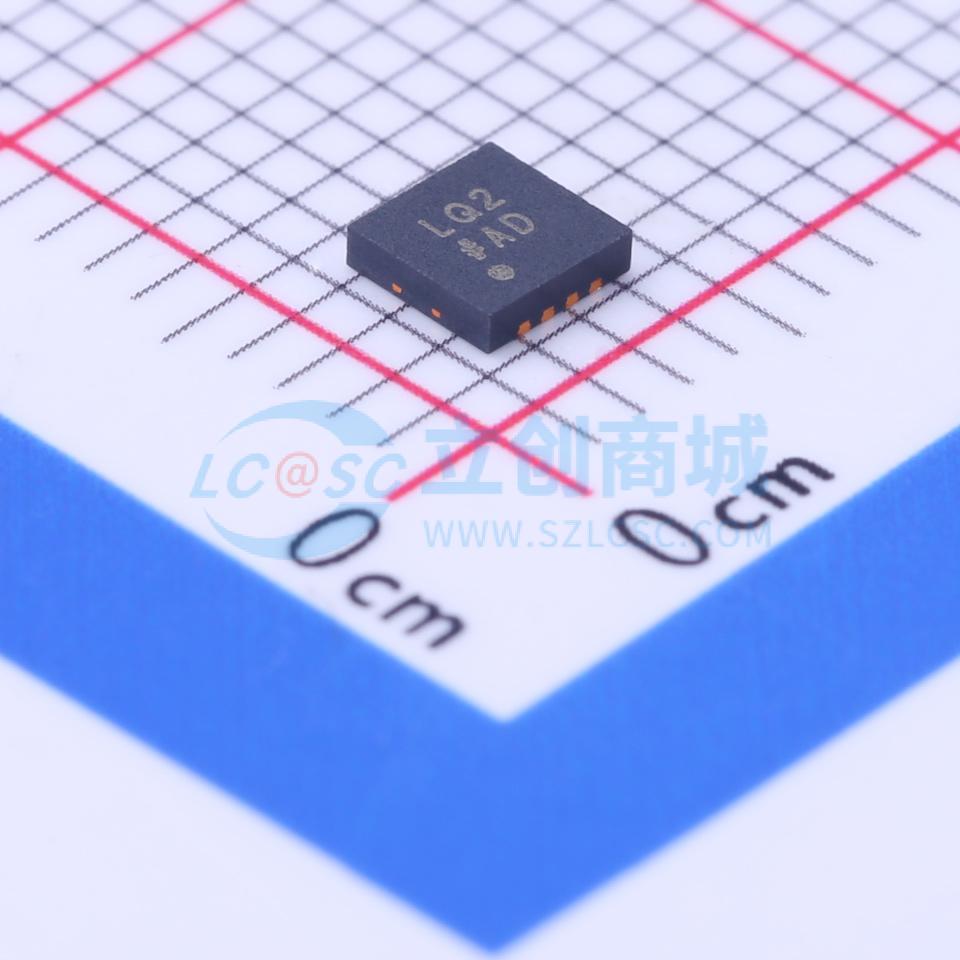

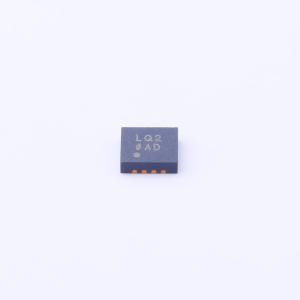

ADM7171ACPZ-R7

ADM7171是一款CMOS低压差线性稳压器（LDO），工作电压范围为2.3 V至6.5 V，可提供高达1 A的输出电流。这款高输出电流LDO非常适合为工作在6 V至1.2 V电源轨的高性能模拟和混合信号电路进行稳压。该器件采用先进的专有架构，具备高电源抑制比和低噪声特性，仅需一个4.7 μF的小型陶瓷输出电容，就能实现出色的线性和负载瞬态响应。对于1 mA至500 mA的负载阶跃，负载瞬态响应时间通常为1.5 μs。 ADM7171提供17种固定输出电压选项。现货供应的电压有：1.3 V、1.8 V、2.5 V、3.0 V、3.3 V、4.2 V和5.0 V。可特殊订购的其他电压有：1.5 V、1.85 V、2.0 V、2.2 V、2.7 V、2.75 V、2.8 V、2.85 V、3.8 V和4.6 V。此外，还有一款可调版本，通过外部反馈分压器可实现1.2 V至VIN - VDO的输出电压范围。 通过软启动引脚调节启动时间，可控制浪涌电流。使用1 nF软启动电容时，典型启动时间为1.0 ms。 ADM7171稳压器的输出噪声为5 μV rms，与输出电压无关。ADM7171采用8引脚、3 mm×3 mm的LFCSP封装，不仅解决方案非常紧凑，而且在小尺寸、薄型封装中为需要高达1 A输出电流的应用提供了出色的热性能。

• 输入电压范围：2.3 V至6.5 V
• 最大负载电流：1 A
• 低噪声：在100 Hz至100 kHz范围内，输出电压无关，5 μV rms
• 快速瞬态响应：1 mA至500 mA负载阶跃时为1.5 μs
• 100 kHz时PSRR为60 dB
• 低压差电压：500 mA负载时为42 mV
• 初始精度：-0.5%（最小值），+1%（最大值）
• 线性、负载和温度范围内的精度：±1.5%
• 静态电流，无负载时lGND = 0.7 mA
• 低关断电流：VIN = 5 V时为0.25 μA
• 使用4.7 μF小型陶瓷输出电容即可稳定工作
• 可调及固定输出电压选项：1.2 V至5.0 V
• 输出可调范围为1.2 V至VIN - VDO
• 精密使能
• 可调软启动
• 8引脚、3 mm×3 mm LFCSP封装
• 受ADIsimPower工具支持

• 对噪声敏感的应用稳压：ADC和DAC电路、精密放大器、PLL/VCO以及时钟IC
• 通信与基础设施
• 医疗保健
• 工业与仪器仪表
