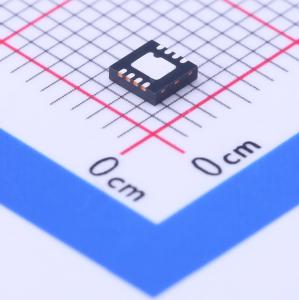

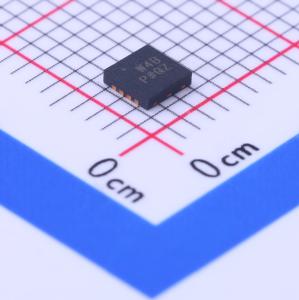

温馨提醒：图片仅供参考，商品以实物为准

ADG918BCPZ-REEL7

4 GHz宽频带CMOS开关

描述: 宽带、43dB隔离(1GHz)、CMOS1.65V至2.75V、2:1Mux/SPDT开关
品牌名称: ADI(亚德诺)
商品型号: ADG918BCPZ-REEL7
商品编号: C207683
商品封装: LFCSP-8(3x3)
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

ADG918/ADG919是宽带开关，采用CMOS工艺，在高达1 GHz的频率下可实现高隔离度和低插入损耗。ADG918是吸收式（匹配）开关，其并联支路端接50 Ω电阻，而ADG919是反射式开关。这些器件的设计使其在直流至1 GHz的频率范围内具有高隔离度。它们内置CMOS控制逻辑，因此无需外部控制电路。控制输入与CMOS和LVTTL均兼容。这些CMOS器件的低功耗特性使其非常适合无线和通用高频开关应用。

商品特性

宽带开关：4 GHz时为 -3 dB
吸收式/反射式开关
高关断隔离度（1 GHz时为43 dB）
低插入损耗（1 GHz时为0.8 dB）
单1.65 V至2.75 V电源供电
CMOS/LVTTL控制逻辑
8引脚MSOP和3 mm × 3 mm小型LFCSP封装
低功耗（<1 μW）

应用领域

无线通信
通用射频开关
双频段应用
高速滤波器选择
数字收发器前端开关
中频开关
调谐器模块
天线分集开关

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(1500个/圆盘，最小起订量 1500 个)

个

起订量：1500 个1500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	射频开关
	电路结构	单刀双掷
	频率	4GHz
	隔离度	43dB

	属性	参数值
	插入损耗	0.8dB
	P1dB	17dBm
	工作电压	1.65V~2.75V
	工作温度	-40℃~+85℃
