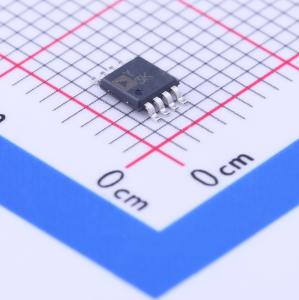

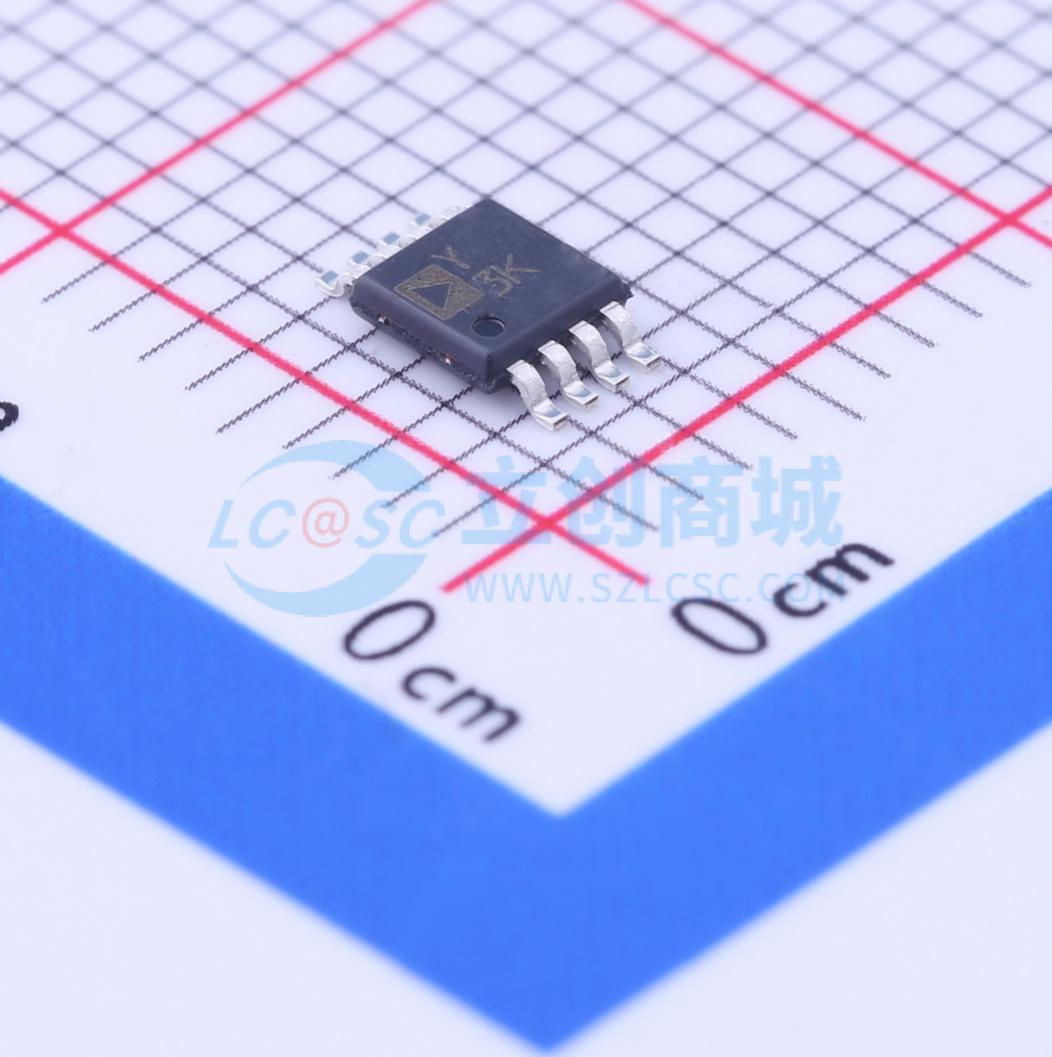

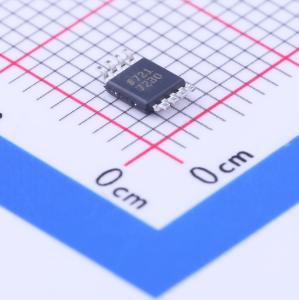

AD8218BRMZ
零漂移双向电流检测器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8218BRMZ
- 商品编号
- C207686
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 1 | |
| 共模电压 | 4V~80V | |
| 增益 | 20V/V | |
| 带宽 | 450kHz | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | - | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±5V | |
| 单电源电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 800uA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 100nV/℃ | |
| 输入失调电流(Ios) | - | |
| 压摆率(SR) | 1V/us | |
| 共模抑制比(CMRR) | 110dB | |
| 噪声密度(eN) | - | |
| 功能特性 | 使能/关断功能；双向检测；高边检测；零漂移/自动稳零；可编程输出基准电平 |
商品概述
AD8218是一款高压、高分辨率电流检测放大器。它的固定增益为20 V/V，在整个温度范围内的最大增益误差为±0.35%。缓冲输出电压可直接与任何典型转换器接口。AD8218在4 V至80 V的共模电压范围内具有出色的输入共模抑制能力。该器件可在各种工业和电信应用中跨检测电阻进行双向电流测量，包括电机控制、电池管理和基站功率放大器偏置控制。 AD8218在-40°C至+125°C的温度范围内具有突破性的性能。它采用零漂移内核，在整个工作温度范围和共模电压范围内，典型失调漂移为±100 nV/°C。在输入差分电压范围为0 mV至约250 mV时，特别注重保持输出线性度。AD8218还内置一个80 mV基准电压源，在单向电流检测应用中启用该基准电压源可实现最佳动态范围。典型输入失调电压为±50 μV。 AD8218采用8引脚MSOP封装和8引脚LFCSP封装。
商品特性
- 高共模电压范围：工作范围4 V至80 V，生存范围-0.3 V至+85 V
- 缓冲输出电压
- 增益 = 20 V/V
- 宽工作温度范围：-40°C至+125°C
- 出色的交流和直流性能：典型失调漂移±100 nV/°C，典型失调±50 μV，典型增益漂移±5 ppm/°C，直流时典型共模抑制比110 dB
应用领域
- 高端电流检测
- 48 V电信
- 电源管理
- 基站
- 双向电机控制
- 精密高压电流源
