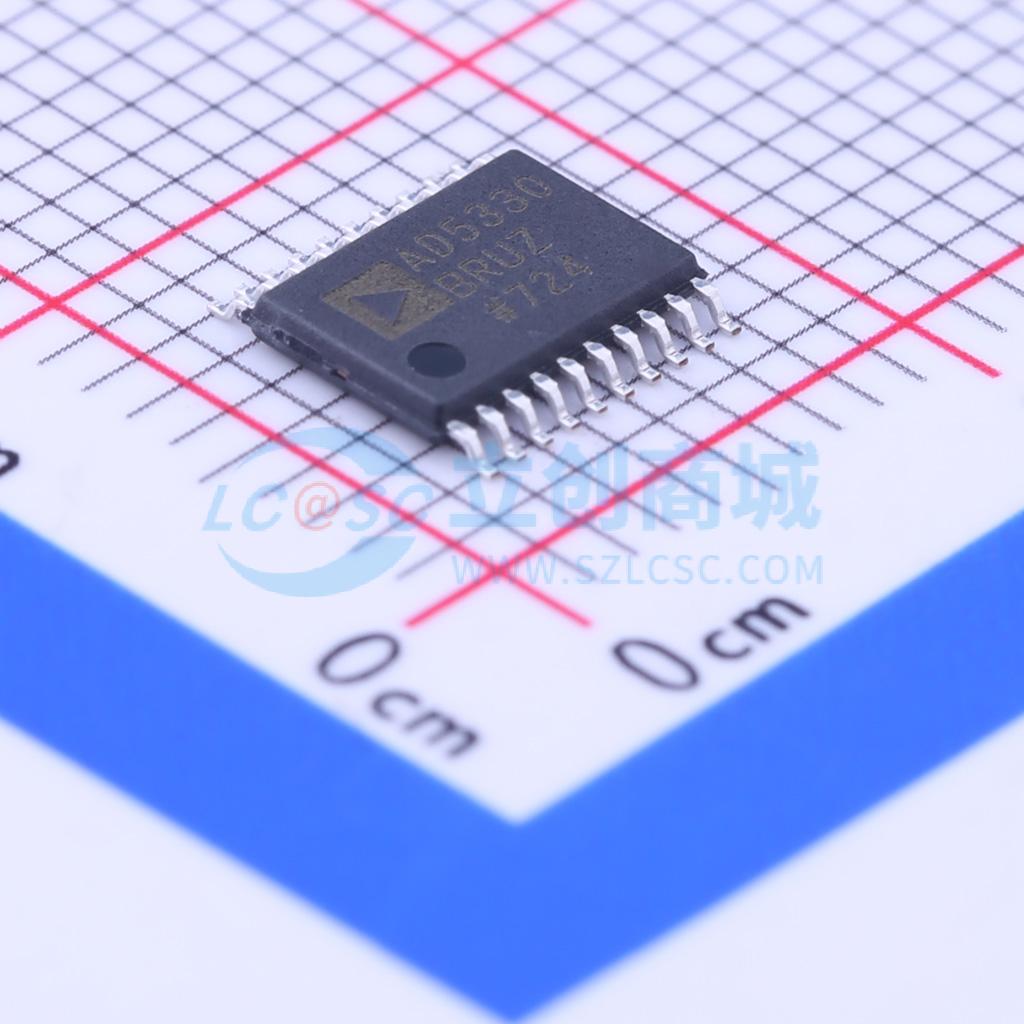

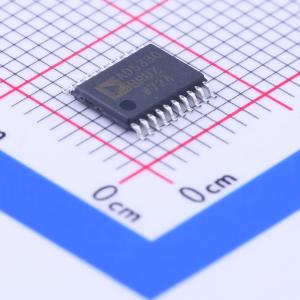

AD5330BRUZ

AD5330/AD5331/AD5340/AD5341 是单通道 8 位/10 位/12 位 DAC。它们的供电电压范围为 2.5 V 至 5.5 V，在 3 V 供电时仅消耗 115 μA 电流，并且具备掉电模式，可将电流进一步降低至 80 nA。这些器件集成了片上输出缓冲器，能够将输出驱动至两个电源轨，但 AD5330、AD5340 和 AD5341 允许选择缓冲或非缓冲参考输入。 AD5330/AD5331/AD5340/AD5341 具有并行接口。CS 用于选择器件，数据在 WR 的上升沿被加载到输入寄存器中。 增益（GAIN）引脚可将输出范围设置为 0 V 至 VREF 或 0 V 至 2×VREF。 DAC 的输入数据采用双缓冲，可使用 LDAC 引脚在系统中同时更新多个 DAC。 还提供了异步清零（CLR）输入，可将输入寄存器和 DAC 寄存器的内容复位为全零。这些器件还集成了上电复位电路，确保 DAC 输出在上电时为 0 V，并保持该状态直到向器件写入有效数据。 AD5330/AD5331/AD5340/AD5341 采用薄型收缩小外形封装（TSSOP）。

• AD5330：20 引脚 TSSOP 封装的单通道 8 位 DAC
• AD5331：20 引脚 TSSOP 封装的单通道 10 位 DAC
• AD5340：24 引脚 TSSOP 封装的单通道 12 位 DAC
• AD5341：20 引脚 TSSOP 封装的单通道 12 位 DAC
• 低功耗运行：3 V 时为 115 μA，5 V 时为 140 μA
• 通过 p0 引脚实现掉电功能：3 V 时降至 80 nA，5 V 时降至 200 nA
• 2.5 V 至 5.5 V 电源供电
• 双缓冲输入逻辑
• 所有代码设计上保证单调
• 缓冲/非缓冲参考输入选项
• 输出范围：0 V 至 VREF 或 0 V 至 2×VREF
• 上电复位至 0 V
• 通过 LDAC 引脚同时更新 DAC 输出
• 异步清零功能
• 低功耗并行数据接口
• 片上轨到轨输出缓冲放大器
• 温度范围：-40℃ 至 +105℃

• 便携式电池供电仪器
• 数字增益和失调调整
• 可编程电压和电流源
• 可编程衰减器
• 工业过程控制
