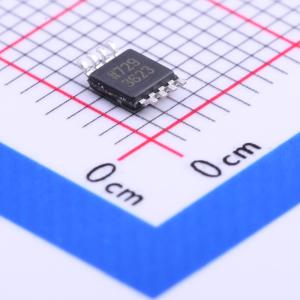

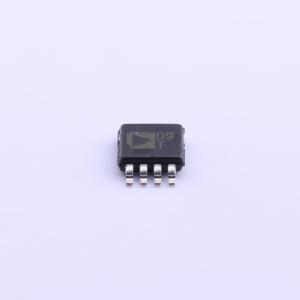

AD5662BRMZ-1

2.7-5.5V、16位nanoDAC®转换器，采用SOT-23封装

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款低功耗、单通道、16位缓冲电压输出DAC，采用2.7V至5.5V单电源供电，设计上保证单调。需要外部参考电压来设置DAC的输出范围，内置上电复位电路，确保DAC输出上电至0V或中间量程，并保持到有效写入为止。具有掉电功能，可将器件的电流消耗降低到5V时的480nA。正常工作时功耗低，非常适合便携式电池供电设备。片上精密输出放大器可实现轨到轨输出摆幅，对于远程传感应用，输出放大器的反相输入可供用户使用。
品牌名称: ADI(亚德诺)
商品型号: AD5662BRMZ-1
商品编号: C208125
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.105克(g)

商品参数

商品概述

AD5662是一款低功耗、单通道、16位缓冲电压输出DAC，采用2.7 V至5.5 V单电源供电，设计上保证单调。它需要一个外部参考电压来设置DAC的输出范围。它集成了上电复位电路，确保DAC输出上电至0 V（AD5662x - 1）或中间量程（AD5662x - 2），并保持该状态直到进行有效写入。它具备掉电功能，可在5 V电源下将器件的电流消耗降至480 nA，并在掉电模式下提供软件可选的输出负载。该器件在正常工作时的低功耗特性使其非常适合便携式电池供电设备。在5 V电源下功耗为0.75 mW，掉电模式下可低至2.4 μW。 AD5662的片上精密输出放大器可实现轨到轨输出摆幅。对于远程传感应用，用户可使用输出放大器的反相输入。 AD5662采用通用的3线串行接口，时钟速率最高可达30 MHz，兼容标准SPI、QSPI、MICROWIRE和DSP接口标准。

商品特性

低功耗（5 V时为250 μA）单通道16位微功耗DAC
保证12位精度
小型8引脚SOT - 23/MSOP封装
5 V时掉电电流至480 nA，3 V时至100 nA
上电复位至零量程/中间量程
2.7 V至5.5 V电源供电
设计上保证16位单调
3种掉电功能
带施密特触发输入的串行接口
轨到轨操作
SYNC中断功能
温度范围 - 40℃至 + 125℃
符合汽车应用要求

应用领域

过程控制
数据采集系统
便携式电池供电仪器
数字增益和失调调整
可编程电压和电流源
可编程衰减器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	1
	接口类型	串行
	工作电压	2.7V~5.5V
	稳定时间	10us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	16LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	基准电压源	外置
	数据速率	30MHz
	静态电流	250uA
