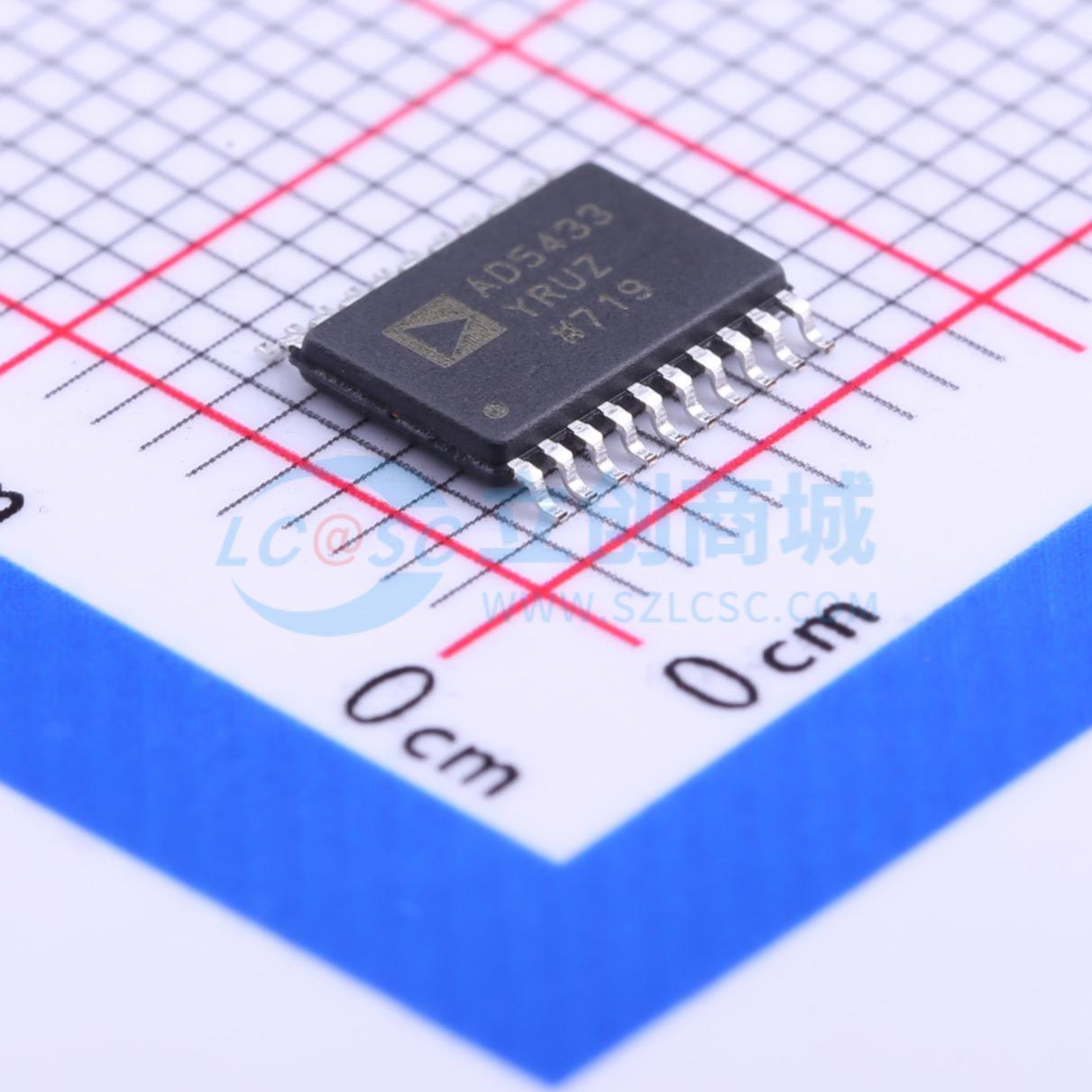

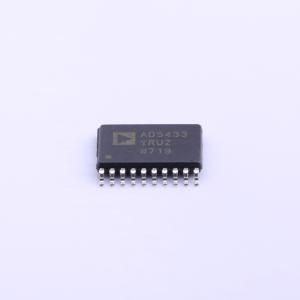

AD5433YRUZ

AD5424/AD5433/AD5445分别是CMOS、8/10/12位、电流输出数模转换器(DAC)。这些器件采用2.5 V至5.5 V电源供电，适合电池供电应用及许多其它应用。利用这些DAC的数据回读功能，用户可以通过DB引脚读取DAC寄存器的内容。上电时，内部寄存器和锁存以0填充，DAC输出处于零电平。 这些器件采用CMOS亚微米工艺制造，能够提供出色的四象限乘法特性，大信号乘法带宽最高可达10 MHz。 满量程输出电流由所施加的外部基准输入电压(V_REF)决定。与外部电流至电压精密放大器配合使用时，集成的反馈电阻(R_FB)可提供温度跟踪和满量程电压输出。 这些器件在乘法带宽性能上是AD5424/AD5433/AD5445的升级产品，但具有锁存接口，并且无法在透明模式下使用。 AD5424采用20引脚LFCSP和16引脚TSSOP小型封装，AD5433/AD5445 DAC则采用20引脚LFCSP和TSSOP小型封装。

• 2.5 V至5.5 V电源供电
• 快速并行接口写入周期：17 ns
• 更新速率：20.4 MSPS
• INL：±η LSB(12位DAC)
• 乘法带宽：10 MHz
• ±10 μ基准电压输入
• 扩展温度范围：-40°C至+125°C
• 20引脚TSSOP和芯片级(4 mm×4 mm)封装
• 8/10/12位电流输出DAC
• 升级到AD7524/AD7533/AD7545
• 引脚兼容的8/10/12位芯片级DAC
• 保证单调性
• 四象限乘法
• 上电复位，具有掉电检测功能
• 回读功能
• 功耗：0.4 μ(典型值)

• 便携式电池供电应用
• 波形发生器
• 模拟处理
• 仪器仪表应用
• 可编程放大器和衰减器
• 数字控制校准
• 可编程滤波器和振荡器
• 复合视频
• 超声
• 增益、失调和电压调整
