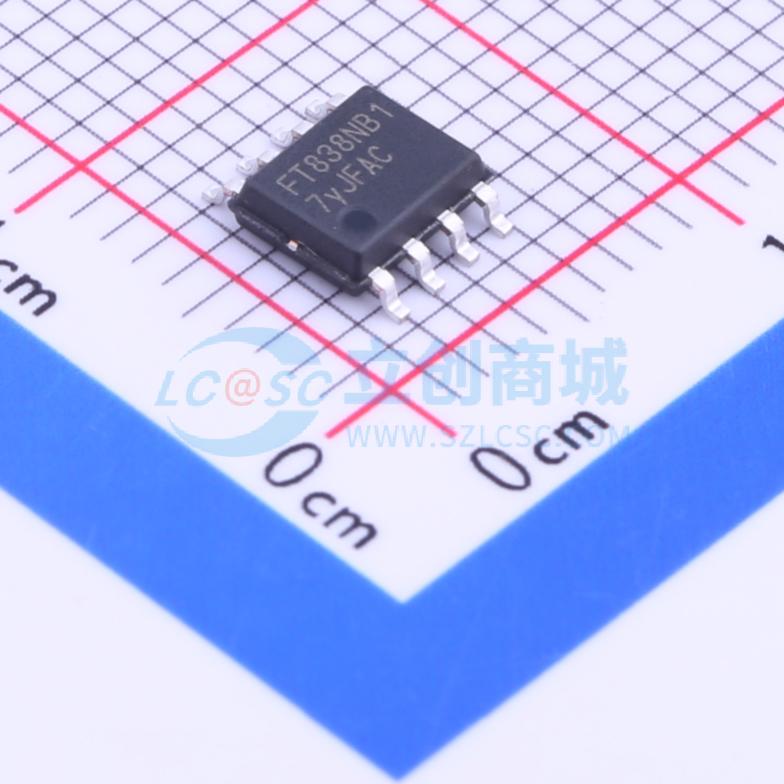

FT838NB1-RT
“SMT扩展库”
嘉立创SMT补贴
内地(含税价)
折后价
原价
- 5+： ￥0.9435 / 个
- 50+： ￥0.7541 / 个
- 150+： ￥0.673 / 个
- 500+： ￥0.5717 / 个
| 5+： |
￥0.9435 / 个 |
| 50+： |
￥0.7541 / 个 |
| 150+： |
￥0.673 / 个 |
| 500+： |
￥0.5717 / 个 |
江苏仓库存：
55
广东仓库存：
905
广东SMT仓库存：930
近期成交：10单
库存地点：
内地
内地交货！
2500个/圆盘
购买数量：
个
个
圆盘
个
个
圆盘
总额：
￥0
已优惠￥0元！
按整包装：
圆盘（1圆盘有个）
库存不足，加入购物车，下单后帮您订货
超过限购数量，加入购物车，下单后帮您订货
查看套装
推荐商品
选择时请仔细核对商品参数信息
<
1
/
>
<
1
/
2
>
商品介绍
能满足能源之星2.0和5级能效；批量输出电压精度电流精度5%；保护功能齐全、可靠性好。EN55022 ClassB emi要求。FT838NB是做适配器、充电器的首选IC
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 |
FT838NB1还集成了欠压锁定，前沿消隐，内置输出线损补偿，输入电压补偿和内置开关功率NPN，利用这些功能客户可以方便实现一个最小外部元器件和低成本的AC-DB电源模块。
FT838NB1是一款高性能，低功耗的开关电源控制芯片，它集成恒流恒压控制模块，能在无光耦和TL431的情况下实现次级恒流恒压。
FT838N1应用于电源供应器可同步实现最高下半场效率和快速动态负载供应，FT838RNA应用于LED驱动，待机电流略高（~22uA）。
FT838NB1集成丰富的保护功能，如VCC过压保护，OTP过温保护，反锁回路开路保护，这些保护功能不但能简化外部电路，而且能够提高电源模块的可靠性。FT838NB1的封装格式为SOP8,满足无铅或绿色环保标准。
这份应用资料介绍了FT838NB系列原边反馈控制芯片及其应用电路。详细描述了它的特点和工作原理，并结合实际的应用方案介绍外围电路的设计流程。
特点
无光耦及TL431反馈
脉冲频率调制控制模式(PFM)
内置功率NPN三极管
内置抖频功能来改善EMI性能
每一个开关周期的电流限制功能
过压保护(OVP)
欠压锁定(UVLO)
输出短路保护
内置输出线损补偿
输入线电压补偿提高输出电流精度
应用范围
待机功耗要求严格的待机电源应用
手机，PDA，数码相机等电池充电器产品
ADSL, 无绳电话等适配器产品
LED射灯、灯杯和球泡灯等照明产品
芯片版本与管脚定义
芯片本版 线损补偿比例
FT838NB0 0%
FT838NB1 3%
FT838NB2 6%
FT838NB3 9%
FT838RNA N/A
FT838NB内置输出线损补偿，用户可根据实际输出导线情况选择合适的芯片版本。FT838RNA主要应用于LED驱动应用，故无线损补偿。
管脚号 管脚名称 注解
1 CS 初级电流检测端
2 FB 输出电压反馈端
3 VCC 供电端
4 NC 该管脚悬空
5 GND 芯片的地
6
7 C 功率NPN的集电极
8
数据手册PDF
FT838NB1-RT数据手册PDF下载买了又买
