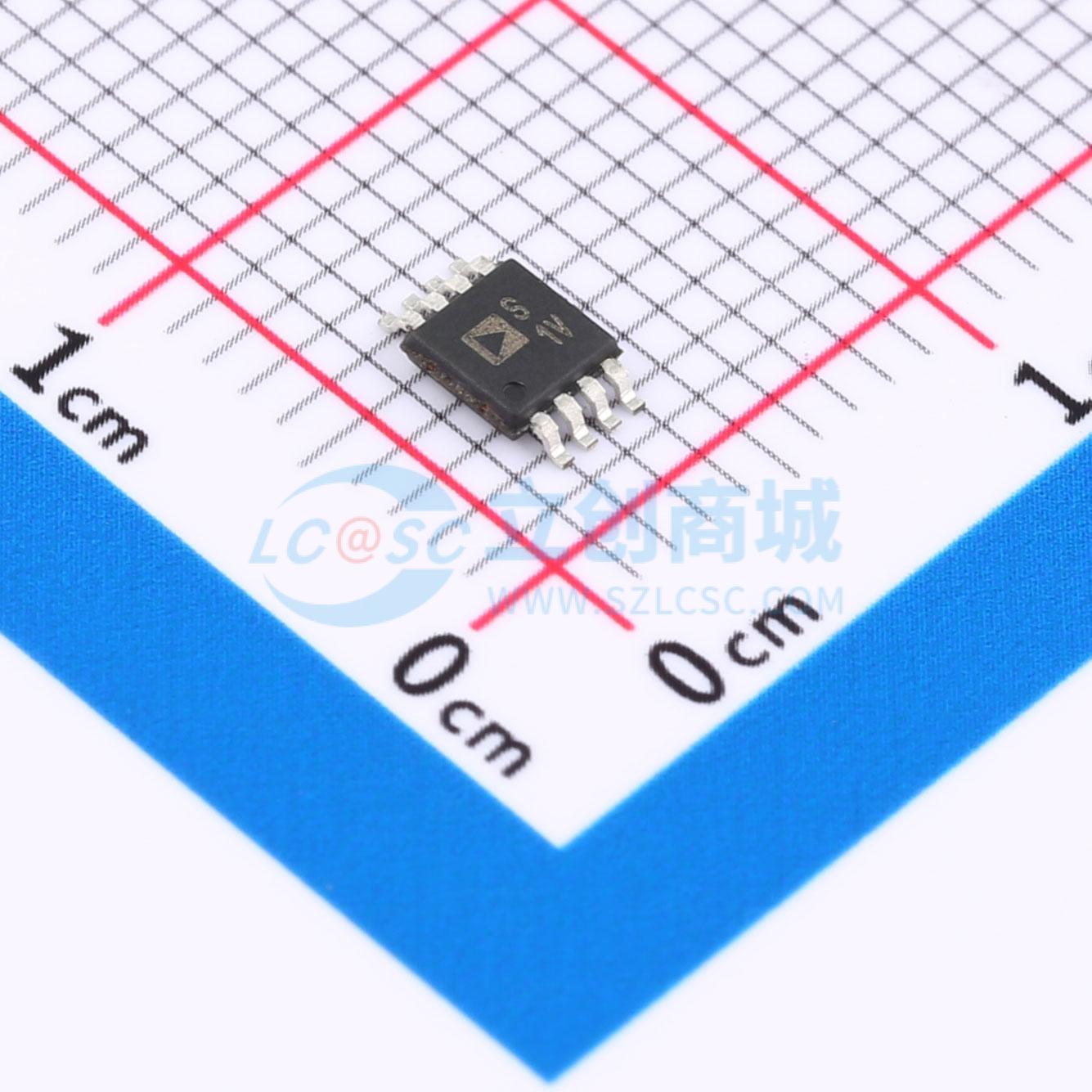

温馨提醒：图片仅供参考，商品以实物为准

ADG902BRMZ

0 Hz 至 4.5 GHz SPST 开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 0Hz至4.5GHz、40dB关断隔离(1GHz)、17dBmP1dB(1GHz)SPST开关
品牌名称: ADI(亚德诺)
商品型号: ADG902BRMZ
商品编号: C207407
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.105克(g)

商品参数

商品概述

ADG901/ADG902是宽带开关，采用互补金属氧化物半导体（CMOS）工艺，在高达1 GHz的频率下提供高隔离度和低插入损耗。ADG901是吸收式（匹配）开关，其并联支路端接50 Ω电阻，而ADG902是反射式开关。这些器件的设计使得在直流至1 GHz的频率范围内具有高隔离度。这些开关允许用户在不使用隔直电容的情况下传输高达0.5 V的直流信号。它们内置CMOS控制逻辑，因此无需外部控制电路。控制输入与CMOS和LVTTL均兼容。这些CMOS器件的低功耗特性使其非常适合无线应用和通用高频开关。

商品特性

ADG901吸收式开关
ADG902反射式开关
允许用户在不使用隔直电容的情况下传输高达0.5 V的直流信号
在-3 dB频率下，工作频率范围为0 Hz至4.5 GHz
在1 GHz时典型关断隔离度为40 dB
在1 GHz时典型插入损耗为0.8 dB
在1 GHz时典型P1dB为17 dBm
提供3 mm×3 mm、8引脚MSOP和8引脚LFCSP封装
功耗小于1 μA
CMOS/LVTTL控制逻辑
工作电压范围为1.65 V至2.75 V

应用领域

无线通信
通用射频开关
双频段应用
高速滤波器选择
数字收发器前端开关
中频开关
调谐器模块
天线分集开关

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频开关
	电路结构	单刀单掷
	频率	0Hz~2.5GHz
	隔离度	40dB
	插入损耗	0.8dB

	属性	参数值
	P1dB	17dBm
	工作电压	1.65V~2.75V
	工作温度	-40℃~+85℃
	功能特性	集成控制逻辑
