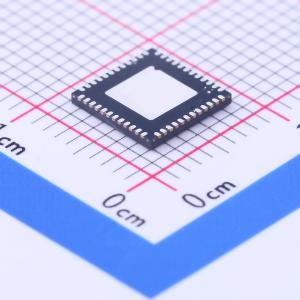

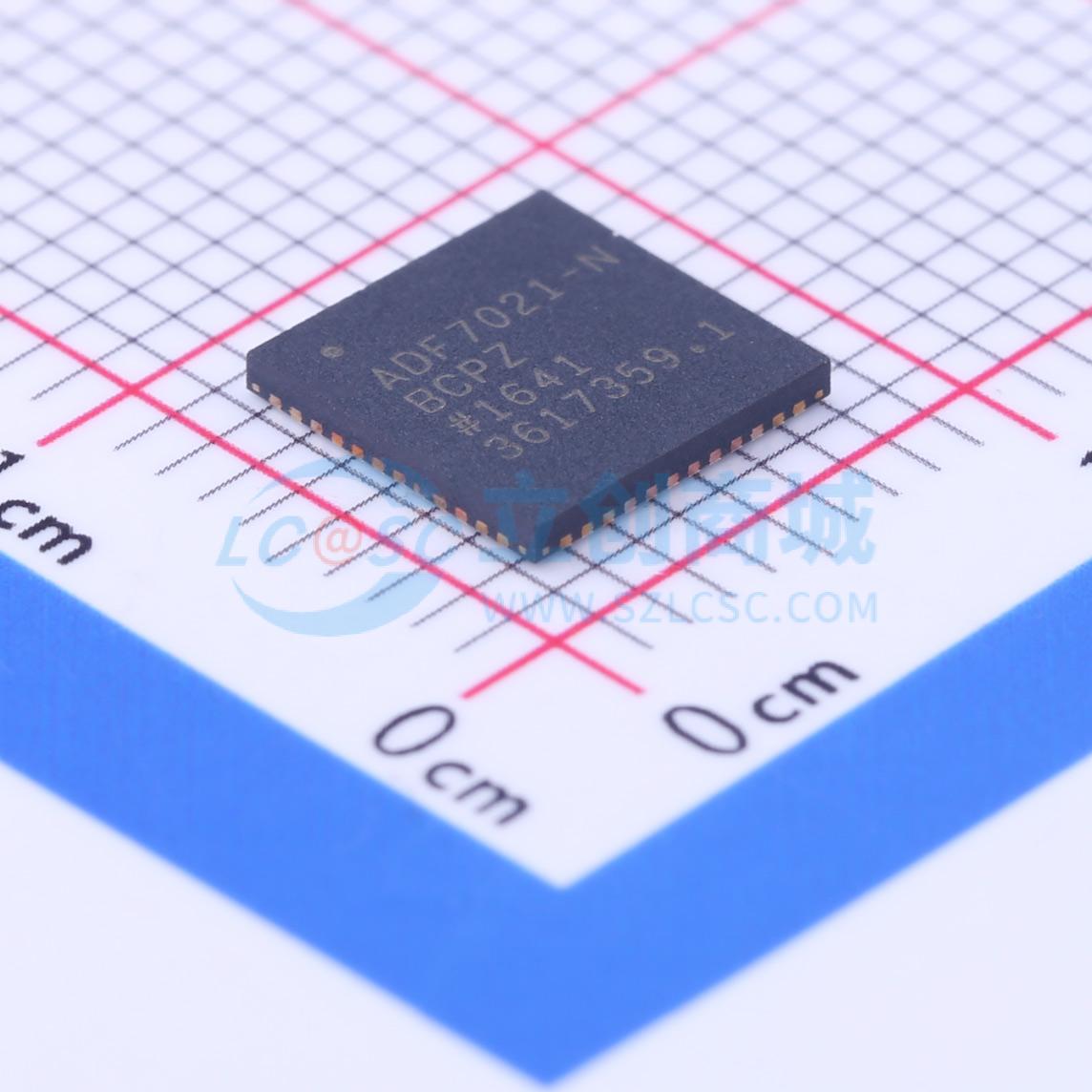

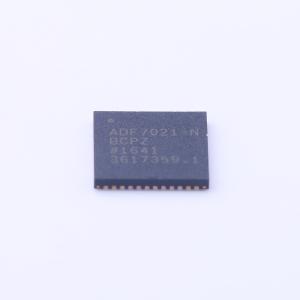

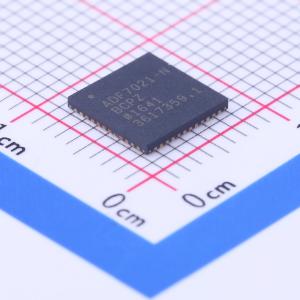

温馨提醒：图片仅供参考，商品以实物为准
ADF7021-NBCPZ-RL7
高性能窄带收发器IC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADF7021-NBCPZ-RL7
- 商品编号
- C207414
- 商品封装
- QFN-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.272克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 接口类型 | SPI；UART | |
| 工作电压 | 2.3V~3.6V | |
| 输出功率 | 13dBm |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 24Kbps | |
| 灵敏度 | -130dBm | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 低功耗、窄带收发器
- 使用双压控振荡器（VCO）的频段：80 MHz至650 MHz、842 MHz至916 MHz
- 可编程中频（IF）滤波器带宽：9 kHz、13.5 kHz和18.5 kHz
- 调制方案：2FSK、3FSK、4FSK、MSK
- 频谱整形：高斯和升余弦滤波
- 支持的数据速率：0.05 kbps至24 kbps
- 2.3 V至3.6 V电源
- 可编程输出功率：−16 dBm至+13 dBm，63级可调
- 自动功率放大器（PA）斜坡控制
- 接收器灵敏度：100 bps、2FSK时为−130 dBm；1 kbps、2FSK时为−122 dBm
- 片上镜像抑制校准
- 片上压控振荡器（VCO）和分数N锁相环（PLL）
- 片上7位模数转换器（ADC）和温度传感器
- 全自动频率控制环路（AFC）
- 数字接收信号强度指示（RSSI）
- 集成发射/接收（Tx/Rx）开关
- 掉电模式下漏电流为0.1 μA
应用领域
- 窄带、短距离设备（SRD）标准：ARIB STD - T67、ETSI EN 300 220、韩国SRD标准、FCC第15部分、FCC第90部分、FCC第95部分
- 低成本无线数据传输
- 远程控制/安全系统
- 无线计量
- 无线医疗遥测服务（WMTS）
- 家庭自动化
- 过程与建筑控制
- 寻呼机
