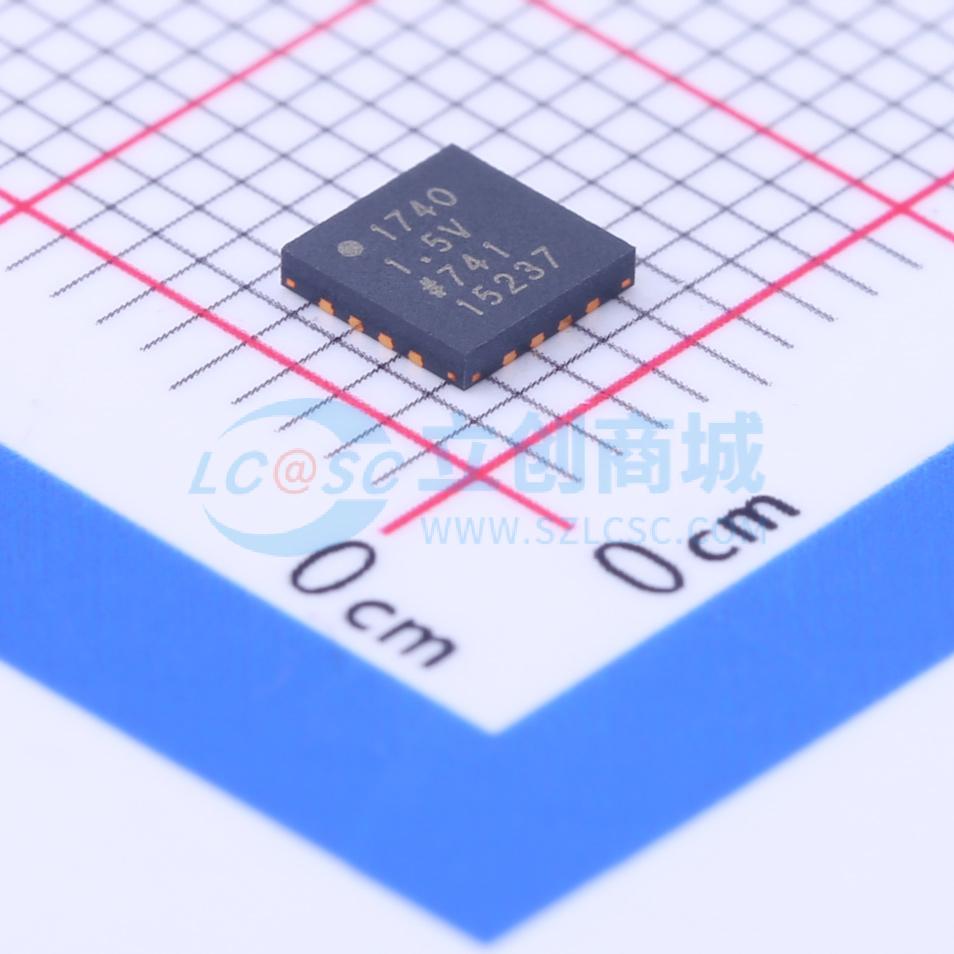

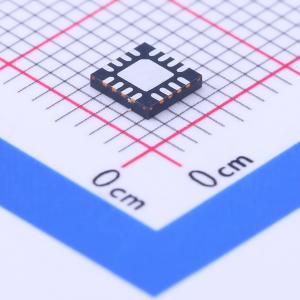

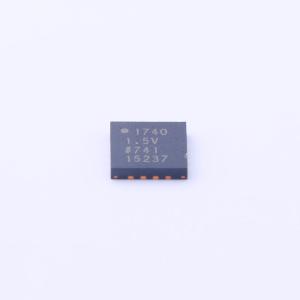

ADP1740ACPZ-1.5-R7

2A、低输入电压LDO线性稳压器

品牌名称: ADI(亚德诺)
商品型号: ADP1740ACPZ-1.5-R7
商品编号: C207423
商品封装: LFCSP-16-EP(4x4)
包装方式: 编带
商品毛重: 0.171克(g)

商品参数

商品概述

ADP1740/ADP1741是低压差（LDO）CMOS线性稳压器，工作电压范围为1.6 V至3.6 V，可提供高达2 A的输出电流。这些低输入/输出电压LDO非常适合为工作在2.5 V至1.8 V I/O轨的纳米级FPGA供电，以及为低至0.75 V的核心电压供电。ADP1740/ADP1741采用先进的专有架构，具有高电源抑制比（PSRR）和低噪声特性，仅需一个4.7 μF的小型陶瓷输出电容，就能实现出色的线性和负载瞬态响应。 ADP1740提供七种固定输出电压选项。ADP1741是可调版本，可通过外部分压器将输出电压设置在0.75 V至3.3 V之间。ADP1740/ADP1741允许连接外部软启动电容来设置启动时间。数字电源正常输出信号可让电源系统监控器检查输出电压是否正常。 ADP1740/ADP1741采用16引脚、4 mm×4 mm的LFCSP封装，不仅解决方案非常紧凑，而且在小尺寸、薄型封装下，能为需要高达2 A输出电流的应用提供出色的热性能。

商品特性

最大输出电流：2 A
输入电压范围：1.6 V至3.6 V
低关断电流：2 μA
低压差电压：2 A负载时为160 mV
初始精度：±1%
线性、负载和温度范围内的精度：±2%
7种带软启动的固定输出电压选项：0.75 V至2.5 V（ADP1740）
带软启动的可调输出电压选项：0.75 V至3.3 V（ADP1741）
高PSRR：1 kHz时为65 dB，10 kHz时为65 dB，100 kHz时为54 dB
0.75 V输出时为23 μV rms
使用4.7 μF小型陶瓷输出电容即可稳定工作
出色的负载和线性瞬态响应
限流和热过载保护
电源正常指示
逻辑控制使能
反向电流保护

应用领域

服务器计算机
内存组件
电信设备
网络设备
DSP/FPGA/微处理器电源
仪器设备/数据采集系统

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(52个/圆盘，最小起订量 1500 个)

个

起订量：1500 个52个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	3.6V
	输出电压	1.5V
	输出电流	2A
	电源纹波抑制比(PSRR)	65dB@(1kHz)
	压差	160mV@(2A)

	属性	参数值
	静态电流(Iq)	400uA
	噪声	-
	特性	带使能；软启动；PG脚；过流保护；热关断
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
