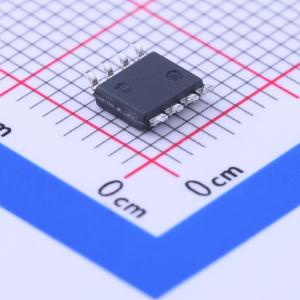

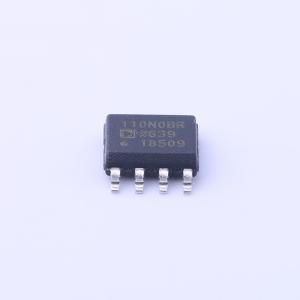

温馨提醒：图片仅供参考，商品以实物为准
ADUM110N0BRZ
鲁棒的3 kV rms单通道数字隔离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 鲁棒的3kVrms单通道数字隔离器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADUM110N0BRZ
- 商品编号
- C207413
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 1 | |
| 反向通道数 | 0 | |
| 最大数据速率 | 150Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 默认输出 | 低电平 | |
| 隔离电压(Vrms) | 3000 | |
| CMTI(kV/us) | 100kV/us | |
| 工作温度 | -40℃~+125℃ |
商品概述
ADuM110N是一款基于iCoupler技术的单通道数字隔离器。该隔离组件结合了高速互补金属氧化物半导体（CMOS）和单片空心变压器技术，具备出色的性能特点，优于光耦合器器件和其他集成耦合器等替代产品。在5V工作电压下，最大传播延迟为13ns，脉冲宽度失真小于3ns。 ADuM110N支持高达150Mbps的数据速率，额定耐受电压为3.0kV rms。该器件两侧的电源电压范围为1.8V至5V，既与低电压系统兼容，又能实现隔离屏障两端的电压转换功能。 与其他光耦合器替代产品不同，在输入逻辑无转换时，可确保直流正确性。提供两种不同的故障安全选项，当未施加输入电源或输入被禁用时，输出将转换到预定状态。ADuM110N与ADuM1100引脚兼容。
商品特性
- 高共模瞬态抗扰度：100kV/μs
- 对辐射和传导噪声具有高鲁棒性
- 低传播延迟：5V工作时最大13ns，1.8V工作时最大15ns
- 最高数据速率150Mbps
- 安全和法规认证（待批准）：符合UL 1577标准，1分钟3000V rms的UL认证；CSA组件验收通知5A；符合VDE认证DIN V VDE V 0884 - 10（VDE V 0884 - 10）:2006 - 12，V₁₀RM = 565V峰值；符合GB4943.1 - 2011的CQC认证
- 向后兼容性：与ADuM1100引脚兼容
- 低动态功耗
- 1.8V至5V电平转换
- 高温工作：125℃
- 故障安全高或低选项
- 8引脚、符合RoHS标准的SOIC封装
应用领域
- 通用单通道隔离
- 工业现场总线隔离
