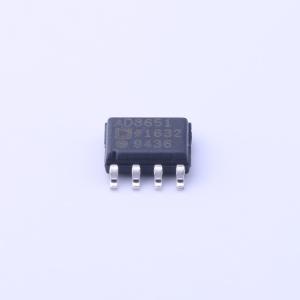

温馨提醒：图片仅供参考，商品以实物为准
AD8651ARZ-REEL7
50 MHz、精密、低失真、低噪声CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由高精度、低噪声、低失真、轨到轨的CMOS运算放大器组成，可在2.7V至5.5V的单电源电压下运行。具有轨到轨输入和输出，增益带宽为50MHz，典型电压失调为100μV（5V电源下共模范围内），低噪声为4.5nV/Hz。可用于通信应用，如手机发射功率控制、光纤网络、无线网络和视频线路驱动器。采用新一代DigiTrim片内微调技术，可在整个输入共模范围内测量和校正失调，与其他轨到轨放大器相比，因VOS变化产生的失真更小。失调电压和CMRR在整个共模范围以及扩展工业温度范围（-40℃至+125℃）内都有规定和保证。提供窄体8引脚SOIC封装和8引脚MSOP封装。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8651ARZ-REEL7
- 商品编号
- C207410
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 50MHz | |
| 输入失调电压(Vos) | 100uV | |
| 输入失调电压温漂(Vos TC) | 400nV/℃ | |
| 压摆率(SR) | 41V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 4.5nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 95dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 9mA | |
| 输出电流 | 80mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5.5V |
应用领域
- 光通信
- 激光源驱动器/控制器
- 宽带通信
- 高速ADC和DAC
- 微波链路接口
- 手机PA控制
- 视频线驱动器
- 音频
