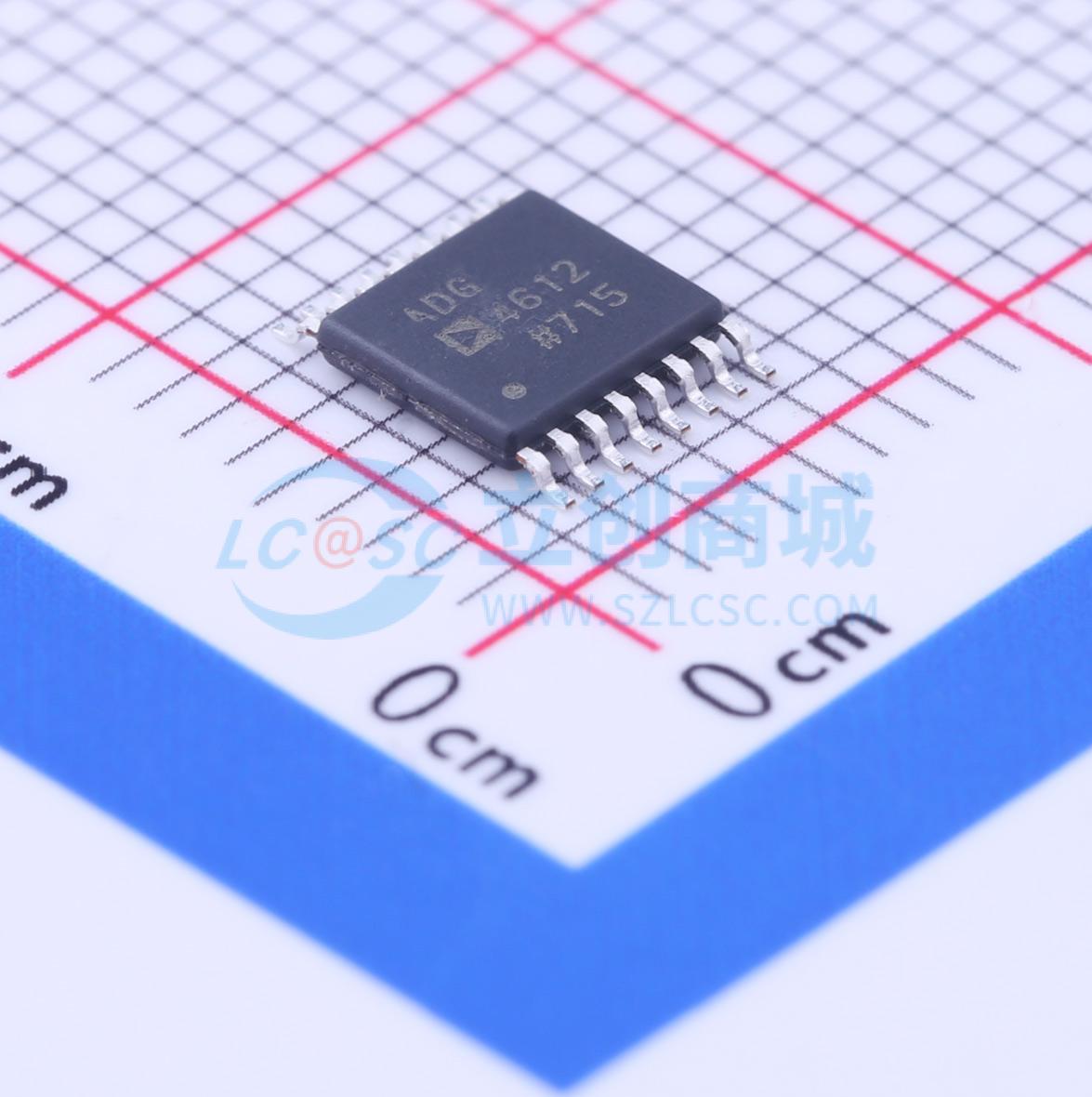

ADG4612BRUZ-REEL7

ADG4612/ADG4613 四通道单刀单掷开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 四通道单刀单掷开关，具有断电保护和过压保护功能。
品牌名称: ADI(亚德诺)
商品型号: ADG4612BRUZ-REEL7
商品编号: C207399
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

ADG4612/ADG4613内置四个独立的单刀单掷(SPST)开关。ADG4612开关的接通条件是相关的控制输入为逻辑1。ADG4613有两个开关的数字控制逻辑与ADG4612相似，但其它两个开关的控制逻辑则相反。当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。ADG4613为先开后合式开关，适合多路复用器应用。无电源时，开关保持断开状态，开关输入为高阻抗输入，确保没有可能损坏开关或下游电路的电流。对于电源接通之前开关输入端可能存在模拟信号的应用，或者对于用户无法控制电源上电时序的应用，这一特性非常有用。在断开条件下，高达16 V的信号电平被屏蔽。另外，如果模拟输入信号电平比VDD高出VT，开关即会断开。这些开关具有低导通电阻特性，对于低导通电阻、低失真性能至关重要的数据采集和增益开关应用堪称理想解决方案。导通电阻曲线在整个模拟输入范围都非常平坦，可确保切换音频信号时拥有出色的线性度和低失真性能。

商品特性

断电保护：无电源时保证开关处于断开状态，无电源时输入为高阻抗
输入大于 (VDD + VT) 时，开关断开
过压保护可达16 V
PSS鲁棒性
负信号能力：支持低至 -5.5 V的信号
最大导通电阻：6.1 Ω
导通电阻平坦度：1.4 Ω
±3 V至±5.5 V双电源供电
3 V至12 V单电源供电
3 V逻辑兼容输入
轨到轨工作
16引脚TSSOP和16引脚、3 mm × 3 mm LFCSP封装

应用领域

热插拔应用
数据采集系统
电池供电系统
自动测试设备
通信系统
继电器替代方案

数据手册PDF

放大查看下载PDF

优惠活动

9.8折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	4
	工作电压	3V~12V；-5.5V~5.5V
	导通时间(ton)	73ns

	属性	参数值
	导通电阻(Ron)	6.1Ω
	关闭时间(toff)	100ns
	工作温度	-40℃~+105℃
	导通电容(Con)	50pF
	带宽	293MHz
