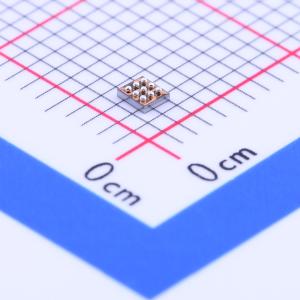

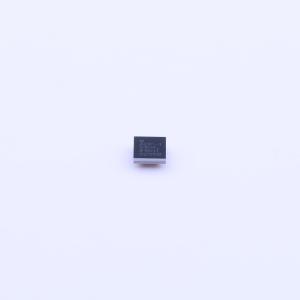

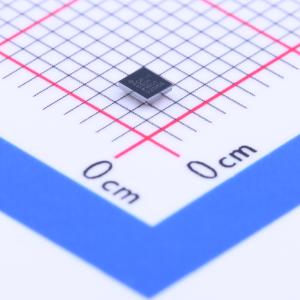

温馨提醒：图片仅供参考，商品以实物为准

ADP5301ACBZ-1-R7

高效超低静态电流降压调节器

描述: ADP5301是一款高效率、超低静态电流的降压调节器,可在无负载条件下提供180 nA的静态电流。该芯片支持2.15 V至6.50 V的输入电压范围,输出电压可在1.2 V至3.6 V或0.8 V至5.0 V之间选择。ADP5301支持PWM模式和迟滞模式,最大输出电流分别为500mA和50mA。此外,它还具有多种保护功能,如欠压锁定、过流保护和热关断。
品牌名称: ADI(亚德诺)
商品型号: ADP5301ACBZ-1-R7
商品编号: C207562
商品封装: WLCSP-9(1.6x1.9)
包装方式: 编带
商品毛重: 0.235克(g)

商品参数

商品概述

ADP5301是一款高效、超低静态电流的降压稳压器，在无负载调节输出时仅消耗180 nA的静态电流。 ADP5301的输入启动电压范围为2.15 V至6.50 V，支持使用多节碱性/镍氢电池、锂离子电池或其他电源。输出电压可通过外部VID电阻和出厂熔丝在0.8 V至5.0 V之间选择。整个解决方案仅需四个小型外部元件。 ADP5301可通过SYNC/MODE引脚在迟滞模式和PWM模式之间切换。迟滞模式下的稳压器在功率小于1 mW时可实现出色的效率，并提供高达50 mA的输出电流。PWM模式下的稳压器输出纹波更低，可提供高达500 mA的输出电流。该器件在运行期间的灵活配置能力可实现高效的电源管理，同时满足最长电池续航和低系统噪声的要求。 ADP5301包含一个VOUTOK标志，用于监控输出电压，并在PWM模式下以2 MHz的开关频率运行。SYNC/MODE可与1.5 MHz至2.5 MHz的外部时钟同步。 ADP5301的其他关键特性包括独立使能、快速输出放电（QOD）以及过流保护（OCP）、热关断（TSD）和输入欠压锁定（UVLO）等安全特性。 ADP5301采用9焊球、1.65 mm×1.87 mm WLCSP封装，结温范围为 -40℃至 +125℃。

商品特性

输入启动电压范围：2.15 V至6.50 V
可低至2.00 V电压下运行
无负载时超低静态电流180 nA
输出电压可选1.2 V至3.6 V或0.8 V至5.0 V
PWM模式下全温度范围内输出精度为±1.5%
可选迟滞模式或PWM运行模式
输出电流：迟滞模式下高达50 mA；PWM模式下高达500 mA
VOUTOK标志监控输出电压
100%占空比运行模式
2 MHz开关频率，可选1.5 MHz至2.5 MHz同步输入
QOD选项
UVLO、OCP和TSD保护
9焊球、1.65 mm×1.87 mm WLCSP封装
结温范围 -40℃至 +125℃

应用领域

能源（燃气和水）计量
便携式和电池供电设备
医疗应用
待机电源

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.15V~6.5V
	输出电压	800mV~5V
	输出电流	-
	开关频率	2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
