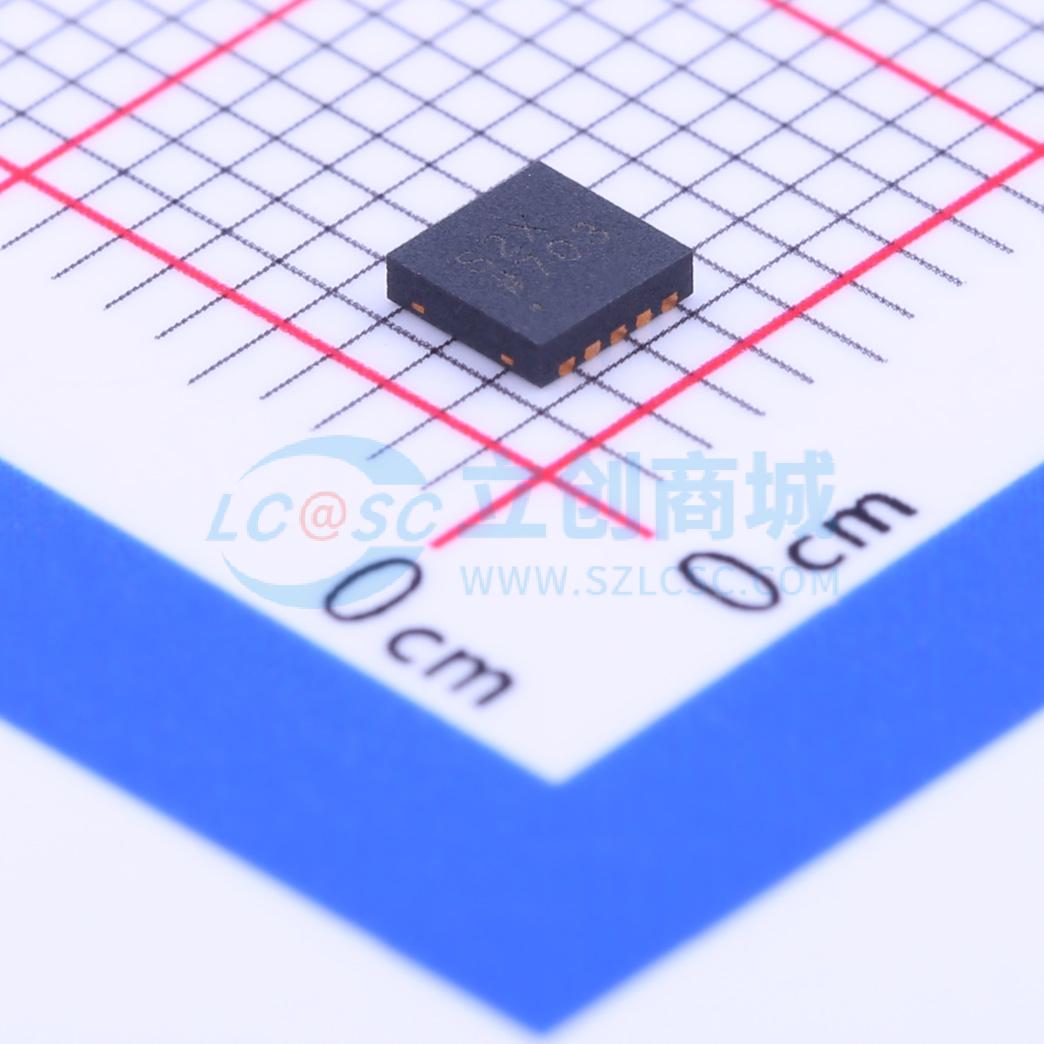

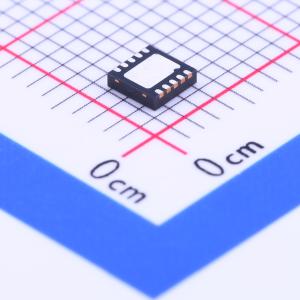

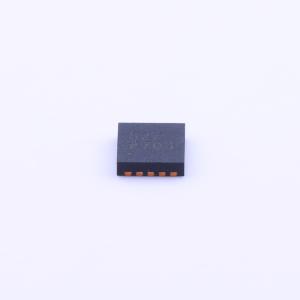

ADG1423BCPZ-REEL7

ADG1421/ADG1422/ADG1423包含两个独立的单刀单掷（SPST）开关。ADG1421和ADG1422的区别仅在于数字控制逻辑相反。ADG1421开关在相应控制输入为逻辑1时导通，而ADG1422则需要逻辑0。ADG1423有一个开关的数字控制逻辑与ADG1421类似；另一个开关的逻辑相反。ADG1423具有先断后通的开关动作，适用于多路复用器应用。每个开关导通时双向导通性能相同，且输入信号范围可扩展至电源电压。在关断状态下，可阻断高达电源电压的信号电平。

iCMOS（工业CMOS）模块化制造工艺结合了高压、互补金属氧化物半导体（CMOS）和双极技术。它能够开发出一系列高性能模拟IC，可在33 V电压下工作，且占用空间是其他任何一代高压器件都无法达到的。与采用传统CMOS工艺的模拟IC不同，iCMOS组件能够承受高电源电压，同时提高性能、显著降低功耗并减小封装尺寸。

导通电阻曲线在整个模拟输入范围内非常平坦，确保在切换音频信号时具有出色的线性度和低失真。iCMOS结构确保超低功耗，使该器件非常适合便携式和电池供电的仪器。

• 导通电阻2.1 Ω
• 最大导通电阻平坦度0.5 Ω
• 连续电流高达250 mA
• 在+12 V、±15 V、±5 V下全面规格化
• 只需1个电源
• 3 V逻辑兼容输入
• 轨到轨操作
• 10引脚MSOP和10引脚、3 mm × 3 mm LFCSP封装

• 自动测试设备
• 数据采集系统
• 继电器替代
• 电池供电系统
• 采样保持系统
• 音频信号路由
• 视频信号路由
• 通信系统
