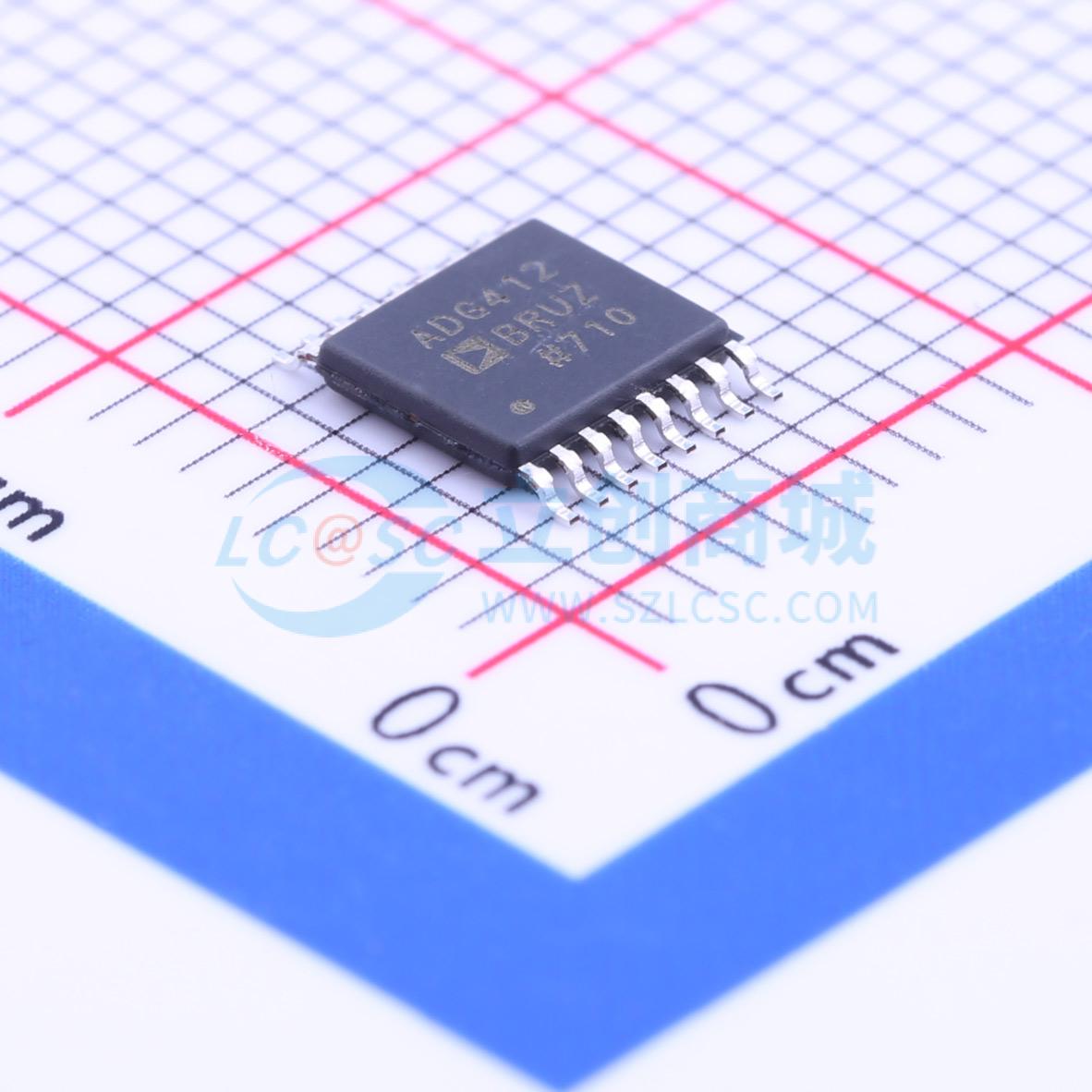

ADG412BRUZ-REEL7

ADG411、ADG412和ADG413是单片CMOS器件，包含四个可独立选择的开关。它们采用增强型LC²MOS工艺设计，该工艺功耗低，同时具备高开关速度和低导通电阻。 在整个模拟输入范围内，导通电阻曲线非常平坦，确保在切换音频信号时具有出色的线性度和低失真。快速的开关速度和高信号带宽也使这些器件适用于视频信号切换。CMOS结构确保了超低功耗，使其非常适合便携式和电池供电的仪器。 ADG411、ADG412和ADG413包含四个独立的单刀单掷（SPST）开关。ADG411和ADG412的区别仅在于数字控制逻辑相反。ADG411开关在相应控制输入为逻辑低电平时导通，而ADG412则需要逻辑高电平。ADG413有两个开关的数字控制逻辑与ADG411类似，而另外两个开关的逻辑相反。 每个开关导通时双向导通性能相同，且每个开关的输入信号范围可扩展至电源电压。在关断状态下，高达电源电压的信号电平被阻断。所有开关在复用器应用中均具有先断后通的开关动作。该设计固有的低电荷注入特性，可在切换数字输入时将瞬态干扰降至最低。

• 最大电源电压额定值：±44 V
• 模拟信号范围：±150 V
• 低导通电阻（<35 Ω）
• 超低功耗（35 μV）
• 快速开关时间：tON < 175 ns，tOFF < 145 ns
• 与TTL/CMOS兼容
• 可直接替代DG411/DG412/DG413

• 音频和视频切换
• 自动测试设备
• 精密数据采集
• 电池供电系统
• 采样保持系统
• 通信系统
