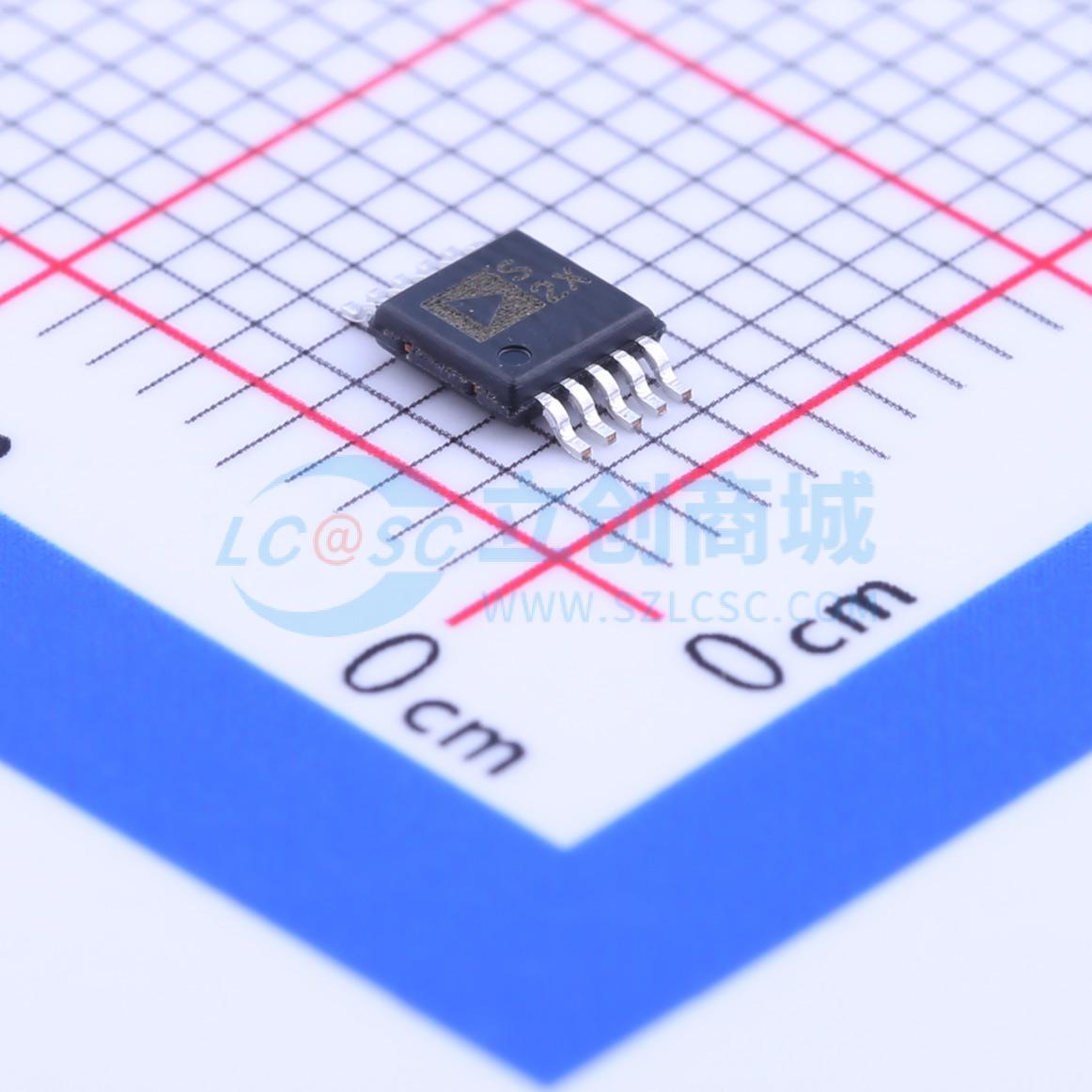

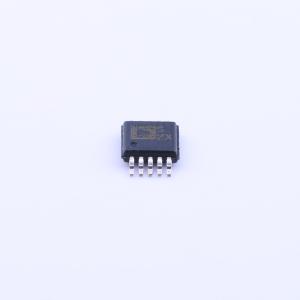

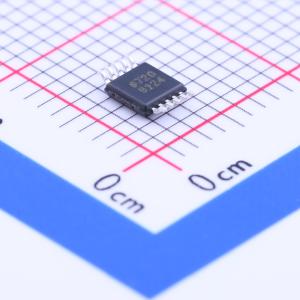

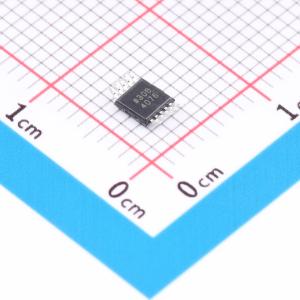

温馨提醒：图片仅供参考，商品以实物为准

ADG1423BRMZ

iCMOS双SPST开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 包含两个独立的单刀单掷(SPST)开关。适用于自动测试设备、数据采集系统、继电器替代、电池供电系统等。
品牌名称: ADI(亚德诺)
商品型号: ADG1423BRMZ
商品编号: C207541
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.14克(g)

商品参数

商品概述

ADG1421/ADG1422/ADG1423包含两个独立的单刀单掷（SPST）开关。ADG1421和ADG1422的区别仅在于数字控制逻辑相反。ADG1421开关在相应控制输入为逻辑1时导通，而ADG1422则需要逻辑0。ADG1423有一个开关的数字控制逻辑与ADG1421类似；另一个开关的逻辑相反。ADG1423具有先断后通的开关动作，适用于多路复用器应用。每个开关导通时双向导通性能相同，且输入信号范围可扩展至电源电压。在关断状态下，可阻断高达电源电压的信号电平。

iCMOS（工业CMOS）模块化制造工艺结合了高压、互补金属氧化物半导体（CMOS）和双极技术。它能够开发出一系列高性能模拟IC，可在33 V电压下工作，且占用空间是其他任何一代高压器件都无法达到的。与采用传统CMOS工艺的模拟IC不同，iCMOS组件能够承受高电源电压，同时提高性能、显著降低功耗并减小封装尺寸。

导通电阻曲线在整个模拟输入范围内非常平坦，确保在切换音频信号时具有出色的线性度和低失真。iCMOS结构确保超低功耗，使该器件非常适合便携式和电池供电的仪器。

商品特性

导通电阻2.1 Ω
最大导通电阻平坦度0.5 Ω
连续电流高达250 mA
在+12 V、±15 V、±5 V下全面规格化
只需1个电源
3 V逻辑兼容输入
轨到轨操作
10引脚MSOP和10引脚、3 mm × 3 mm LFCSP封装

应用领域

自动测试设备
数据采集系统
继电器替代
电池供电系统
采样保持系统
音频信号路由
视频信号路由
通信系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	2
	工作电压	-15V~15V；-5V~5V；12V
	导通时间(ton)	145ns

	属性	参数值
	导通电阻(Ron)	2.4Ω
	关闭时间(toff)	145ns
	工作温度	-40℃~+125℃
	导通电容(Con)	86pF
	带宽	180MHz
