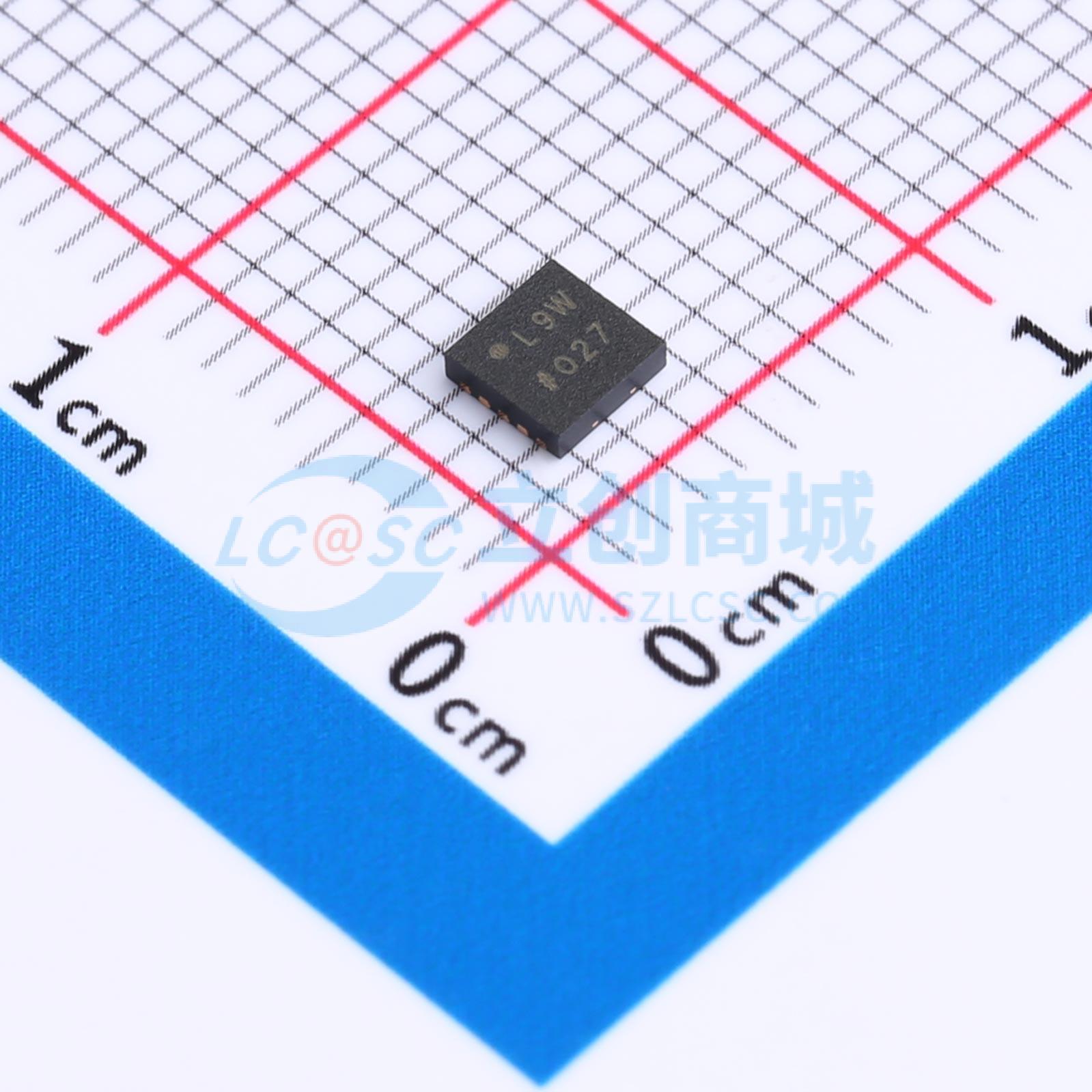

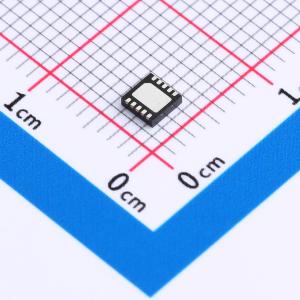

温馨提醒：图片仅供参考，商品以实物为准

ADP2504ACPZ-5.0-R7

600 mA/1000 mA, 2.5 MHz 升降压直流变换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 600 mA/1000 mA，2.5 MHz降压-升压式DC-DC转换器
品牌名称: ADI(亚德诺)
商品型号: ADP2504ACPZ-5.0-R7
商品编号: C207546
商品封装: LFCSP-10(3x3)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

ADP2503/ADP2504是高效、低静态电流的升降压型直流-直流转换器，可在高于、低于或等于稳压输出电压的输入电压下工作。功率开关和同步整流器内置，以尽量减少外部器件数量。在高负载电流下，ADP2503/ADP2504采用电流模式、固定频率脉宽调制（PWM）控制方案，以实现最佳稳定性和瞬态响应。为确保便携式应用中最长的电池续航时间，ADP2503/ADP2504具备可选的省电模式，可在轻载条件下降低开关频率。对于可变频率省电模式可能会造成干扰的无线及其他低噪声应用，逻辑控制输入SYNC可强制在所有负载条件下进行固定频率PWM操作。 ADP2503/ADP2504可在2.3 V至5.5 V的输入电压下工作，支持单节锂或锂聚合物电池、多节碱性或镍氢电池、PCMCIA、USB及其他标准电源。ADP2503/ADP2504有固定输出选项，或者使用可调型号时，可通过外部电阻分压器对输出电压进行编程。补偿功能内置，以尽量减少外部元件数量。在逻辑控制关断期间，输入与输出断开，从输入源汲取的电流小于1 μA。作为升压转换器工作时，ADP2503/ADP2504具备真正的负载断开功能，可将负载与电源隔离。其他关键特性包括欠压锁定以防止电池深度放电，以及软启动以防止启动时输入电流过冲。

商品特性

高度仅1 mm
PCB占位面积紧凑
模式间无缝切换
典型静态电流38 μA
2.5 MHz工作频率可使用1.5 μH电感
输入电压：2.3 V至5.5 V
固定输出电压：2.8 V至5.0 V
可调型号输出电压范围：2.8 V至5.5 V
600 mA（ADP2503）和1000 mA（ADP2504）输出选项
带负载断开功能的升压转换器配置
SYNC引脚具备三种不同模式
省电模式（PSM），提高轻载效率
强制固定频率工作模式
与外部时钟同步
内置补偿
软启动
使能/关断逻辑输入
过温保护
短路保护
欠压锁定保护
小型10引脚3 mmx3 mm LFCSP（QFN）封装
由ADIsimPower设计工具提供支持

应用领域

无线手机
数码相机/便携式音频播放器
微型硬盘电源
USB供电设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.3V~5.5V
	输出电压	5V
	输出电流	1A
	开关频率	2.5MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	38uA
	开关管(内置/外置)	内置
	输出类型	固定
