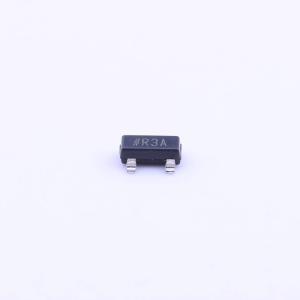

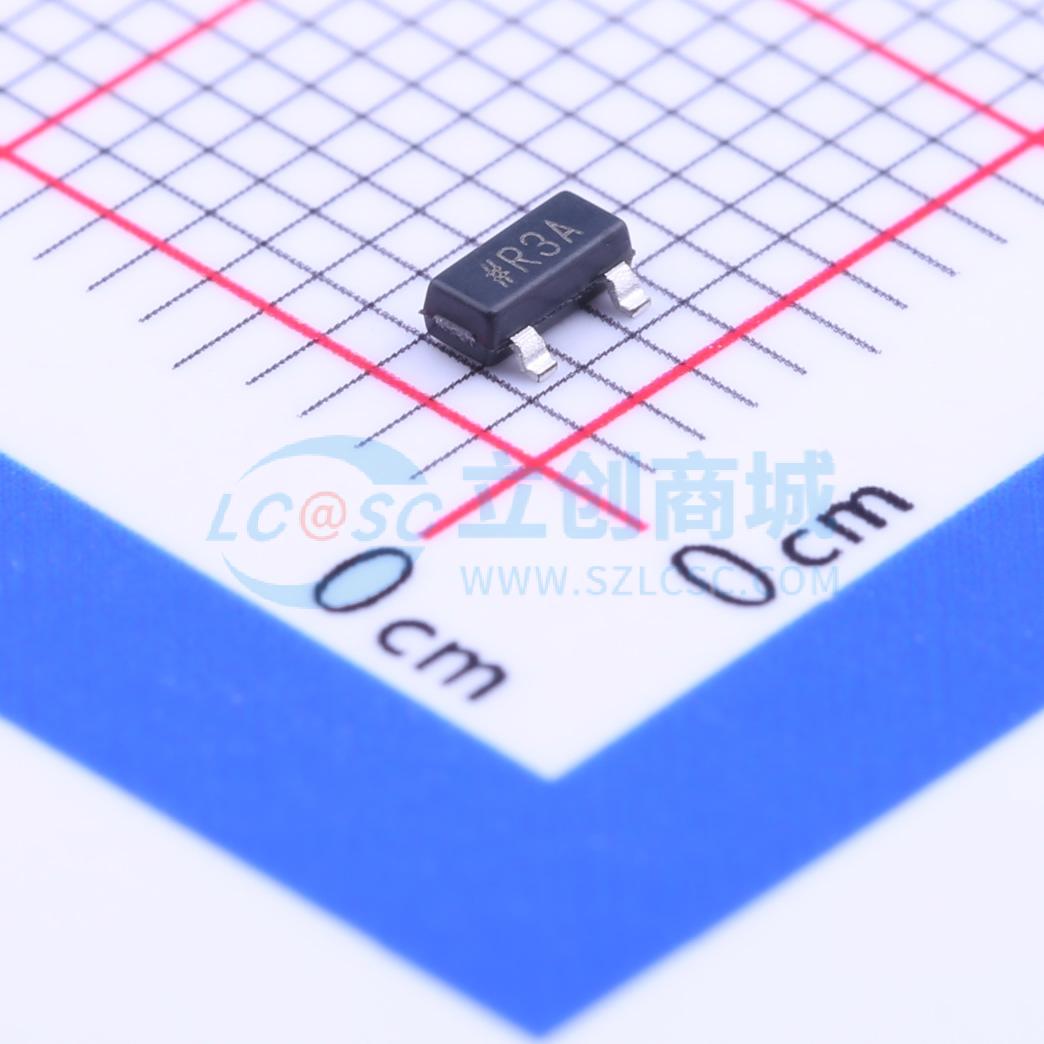

ADR381ARTZ-R2

2.8V~18V 串联 140uA 25ppm/℃

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 2.048 V和2.5 V带隙基准电压源
品牌名称: ADI(亚德诺)
商品型号: ADR381ARTZ-R2
商品编号: C207537
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

ADR380和ADR381是精密的2.048 V和2.500 V带隙电压基准源，具有高精度、高稳定性和低功耗的特点，且占用空间极小。专利温度漂移曲率校正技术可最大程度减小电压随温度变化的非线性。宽工作范围和低功耗使其非常适合3 V至5 V电池供电的应用。 ADR380和ADR381是微功耗、低压差电压（LDV）器件，能在比输出电压高300 mV的电源下提供稳定的输出电压。它们的工作温度范围为工业级的 -40°C至 +85°C。ADR380/ADR381采用小巧的3引脚SOT - 23封装。

商品特性

初始精度：最大±5mV/±6mV
初始精度误差：±0.24%/±0.24%
低输出电压温度系数：最大25 ppm/°C
负载调整率：70 ppm/mA
线性调整率：25 ppm/V
宽工作范围：ADR380为2.4 V至18 V，ADR381为2.8 V至18 V
低功耗：最大120 μA
高输出电流：5 mA
宽温度范围： -40°C至 +85°C
采用标准引脚排列的小巧3引脚SOT - 23封装

应用领域

电池供电的仪器仪表
便携式医疗设备
数据采集系统
工业过程控制系统
硬盘驱动器
汽车领域

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	2.8V~18V
	输出电压	2.5V
	输出电流	5mA
	精度	±0.24%
	温度系数	25ppm/℃

	属性	参数值
	电压基准类型	串联
	静态电流(Iq)	140uA
	最小阴极电流调节	-
	噪声(0.1Hz-10Hz)	5uVp-p
	噪声(10Hz-10kHz)	-
	工作温度	-40℃~+85℃
	功能特性	温度补偿控制
