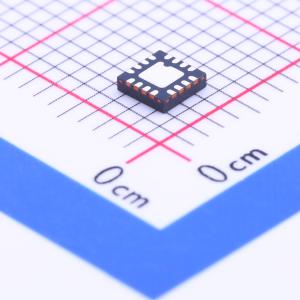

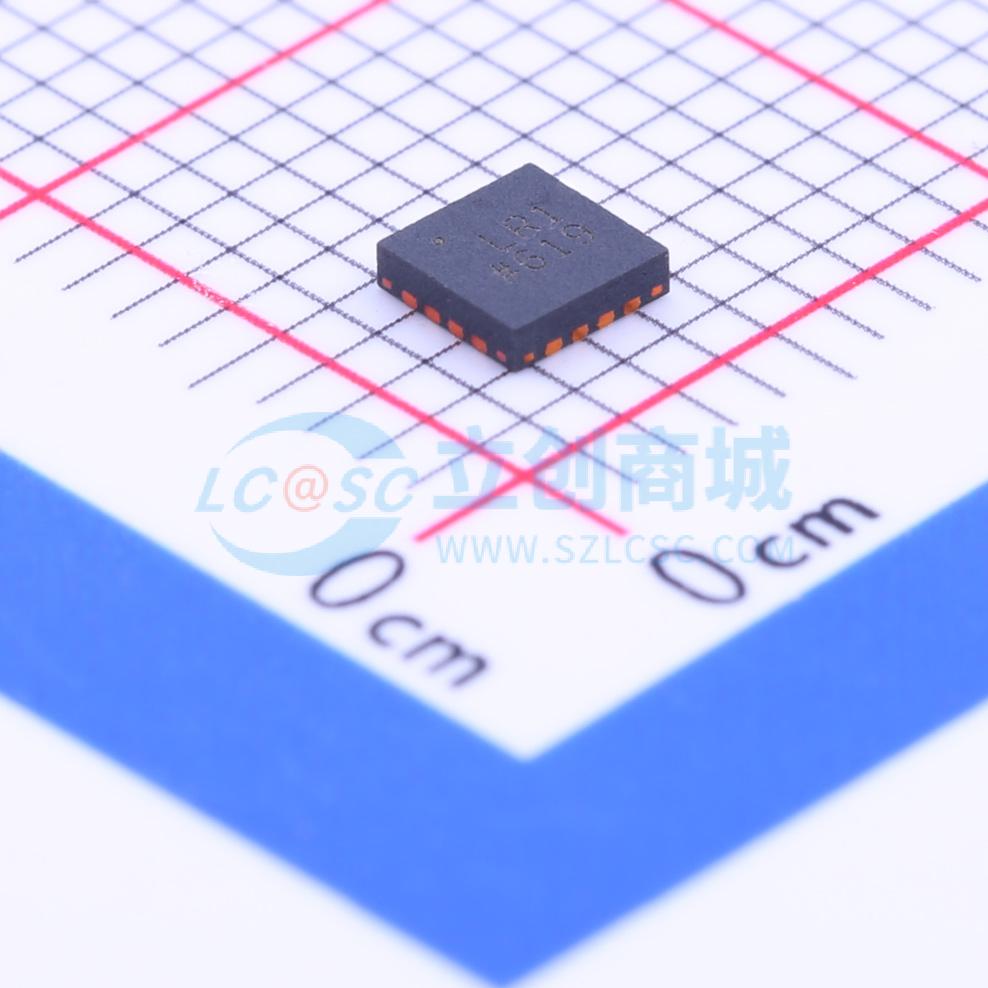

温馨提醒：图片仅供参考，商品以实物为准
ADP5073ACPZ-R7
1.2A DC-DC反相式调节器
- 描述
- ADP5073是一款高性能的DC-DC反相式调节器,用于生成负电源轨。输入电压范围为2.85 V至15 V,支持广泛的应用。集成的主要开关使输出电压可调,最低可达输入电压以下39 V。开关频率可选1.2MHz或2.4MHz,并可与外部时钟同步。该调节器还具有软启动定时器、低系统噪声控制、过流保护、过压保护、热关断和输入欠压锁定等功能。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADP5073ACPZ-R7
- 商品编号
- C207539
- 商品封装
- LFCSP-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.171克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 2.85V~15V | |
| 输出电压 | - | |
| 输出电流 | 1.2A | |
| 开关频率 | 1.2MHz~2.4MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反相式 | |
| 静态电流(Iq) | 4mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ADP5073是一款高性能直流-直流反相稳压器，用于生成负电源轨。 2.85 V至15 V的输入电压范围支持多种应用。集成的主开关可生成可调负输出电压，最低可达输入电压以下39 V。 ADP5073工作在引脚可选的1.2 MHz/2.4 MHz开关频率下。ADP5073可与1.0 MHz至2.6 MHz的外部振荡器同步，以简化敏感应用中的噪声滤波。该稳压器为MOSFET驱动级实现了可编程压摆率控制电路，以降低电磁干扰（EMI）。 ADP5073包括一个固定的内部或电阻可编程软启动定时器，以防止上电时的浪涌电流。在关断期间，稳压器将负载与输入电源完全断开，以实现真正的关断。有一个电源正常引脚用于指示输出稳定。 ADP5073的其他关键安全特性包括过流保护（OCP）、过压保护（OVP）、热关断（TSD）和输入欠压锁定（UVLO）。 ADP5073采用16引脚LFCSP封装，额定工作结温范围为-40℃至+125℃。
商品特性
- 宽输入电压范围：2.85 V至15 V
- 可调负输出至VIN - 39 V
- 集成1.2 A主开关
- 1.2 MHz/2.4 MHz开关频率，可选1.0 MHz至2.6 MHz的外部频率同步
- 电阻可编程软启动定时器
- 压摆率控制，降低系统噪声
- 精密使能控制
- 电源正常输出
- UVLO、OCP、OVP和TSD保护
- 3 mm×3 mm、16引脚LFCSP封装
- -40℃至+125℃结温
- 由ADIsimPower工具集支持
应用领域
- 双极性放大器、ADC、数模转换器（DAC）和多路复用器
- 高速转换器
- 射频（RF）功率放大器（PA）偏置
- 光模块
