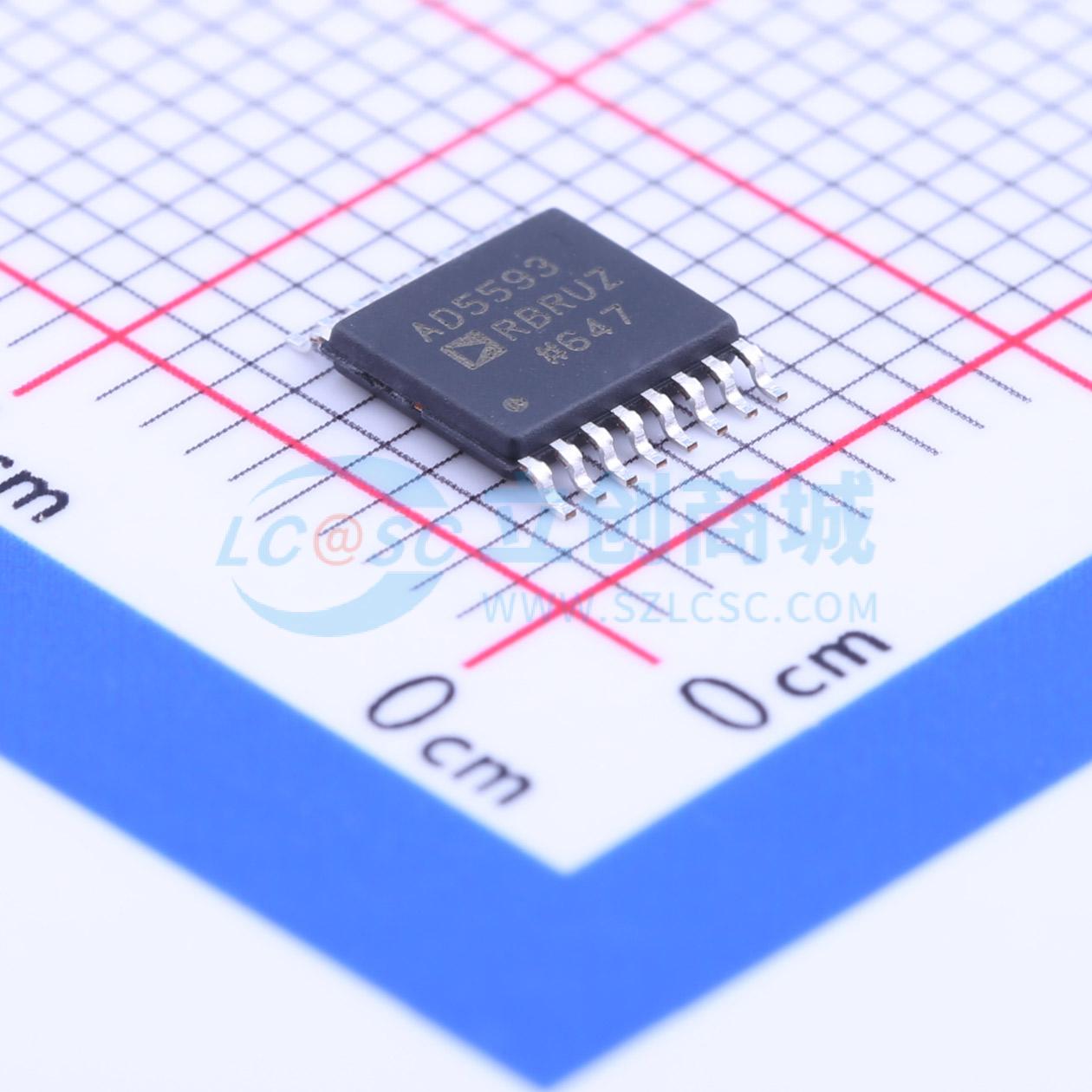

AD5593RBRUZ

8通道可配置ADC/DAC，带片上参考电压和I2C接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 内置片内基准电压源和I2C接口的8通道、12位、可配置ADC/DAC
品牌名称: ADI(亚德诺)
商品型号: AD5593RBRUZ
商品编号: C207507
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.19克(g)

商品参数

商品概述

AD5593R有八个输入/输出（I/O）引脚，可独立配置为数模转换器（DAC）输出、模数转换器（ADC）输入、数字输出或数字输入。当I/O引脚配置为模拟输出时，由一个12位DAC驱动。DAC的输出范围为0V至V_REF或0V至2×V_REF。当I/O引脚配置为模拟输入时，它通过模拟多路复用器连接到一个12位ADC。ADC的输入范围为0V至V_REF或0V至2×V_REF。I/O引脚还可配置为通用数字输入或输出（GPIO）引脚。通过I²C写或读操作，分别访问GPIO写数据寄存器和GPIO读配置寄存器，即可设置或读取GPIO引脚的状态。 AD5593R集成了一个2.5V、20 ppm/℃的基准源（默认关闭）和一个集成温度指示器，用于指示管芯温度。温度值作为ADC读取序列的一部分被读取。 AD5593R提供16引脚TSSOP和LFCSP封装，以及16球WLCSP封装，工作温度范围为-40℃至+105℃。

商品特性

8通道、可配置的ADC/DAC/GPIO：可配置为8个12位DAC通道、8个12位ADC通道、8个通用I/O引脚的任意组合
集成温度传感器
16引脚TSSOP和LFCSP封装以及16球WLCSP封装
I2C接口

应用领域

控制与监测
通用模拟和数字I/O

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(96个/管，最小起订量 1 个)

个

起订量：1 个96个/管

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	12
	通道数	8
	工作电压	2.7V~5.5V
	接口类型	I2C

	属性	参数值
	工作温度	-40℃~+105℃
	基准电压源	外置；内置
	基准电压值	2.5V
	基准电压源温漂	20ppm/℃
	积分非线性	2LSB
