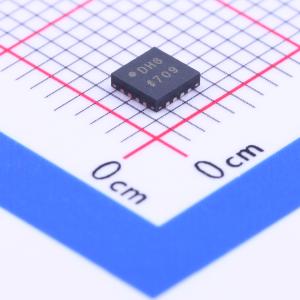

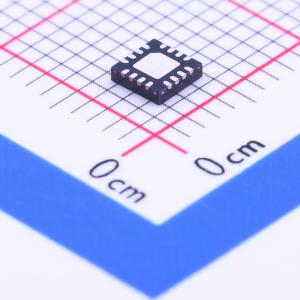

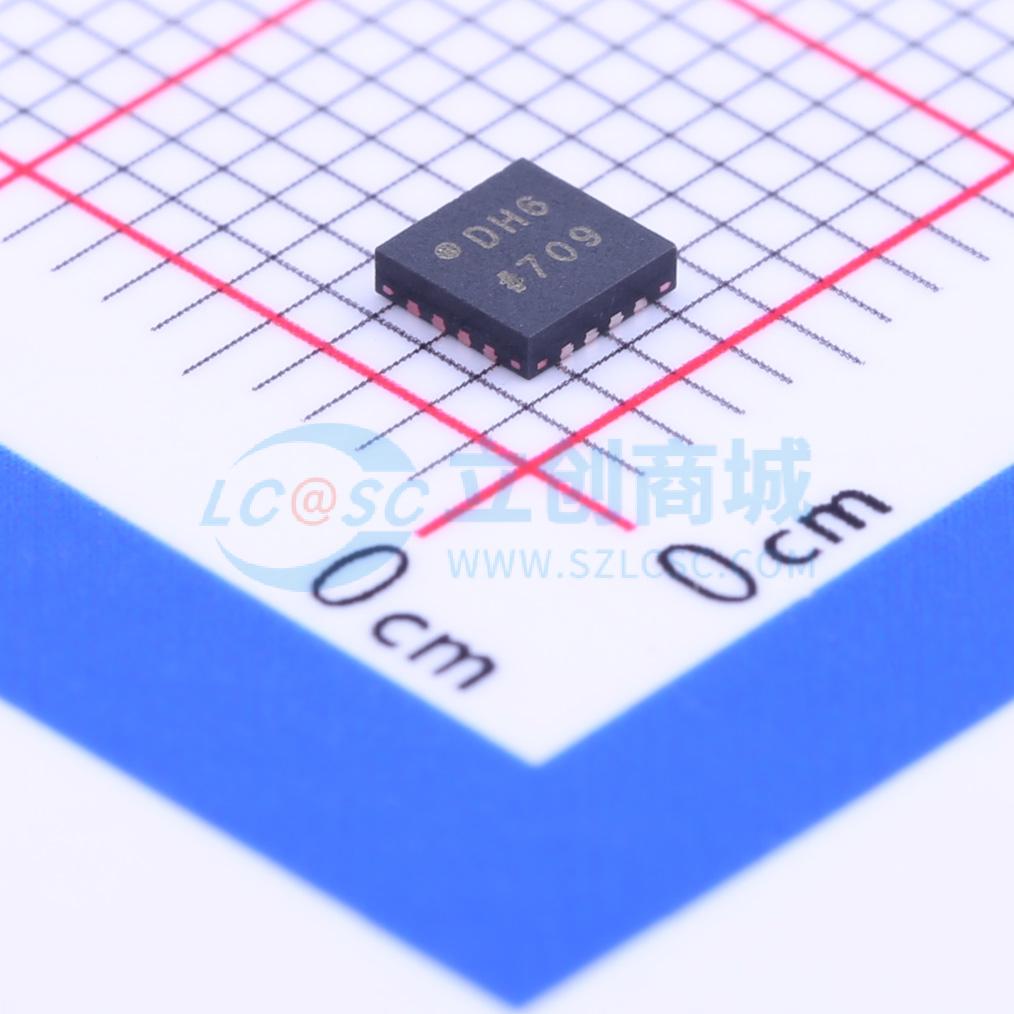

AD5142BCPZ100-RL7

双通道、256位、SPI、非易失性数字电位器

描述: AD5122/AD5142是一款双通道、128/256位、SPI接口的非易失性数字电位计，适用于各种调节应用。
品牌名称: ADI(亚德诺)
商品型号: AD5142BCPZ100-RL7
商品编号: C207511
商品封装: LFCSP-16(3x3)
包装方式: 编带
商品毛重: 0.171克(g)

商品参数

商品概述

AD5122/AD5142电位计为128/256位调整应用提供一种非易失性解决方案，保证 ±8% 的低电阻容差误差，Ax、Bx和Wx引脚提供最高 ±6 mA 的电流密度。低电阻容差和低标称温度系数简化了开环应用和需要容差匹配的应用。线性增益设置模式允许对数字电位计端子 R_AW 和 R_wB 两串电阻之间的电阻值独立编程，使电阻匹配非常精确。宽带宽和低总谐波失真(THD)确保对于交流信号具有最佳性能，适合滤波器设计。在电阻阵列末端的游标电阻低，仅 40 Ω，允许进行引脚到引脚连接。游标电阻值可通过一个SPI兼容数字接口设置，也可利用该接口回读游标寄存器和内容。 AD5122/AD5142采用紧凑型16引脚、3 mm×3 mm LFCSP封装以及16引脚TSSOP封装。保证工作温度范围为 -40°C 至 +125°C 的扩展工业温度范围。

商品特性

70 kΩ 和 100 kΩ 电阻可选
电阻容差：8% (最大值)
游标电流：±6 mA
低温度系数：35 ppm/℃
宽带宽：3 MHz
快速启动时间 < 75 μs
线性增益设置模式
单电源及双电源供电
独立逻辑电源：1.8 V至5.5 V
宽工作温度范围：-40°C 至 +125°C
3 mm×3 mm 封装可选
4 kV ESD保护

应用领域

便携式电子设备的电平调整
LCD面板亮度和对比度控制
可编程滤波器、延迟和时间常数
可编程电源

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(1500个/圆盘，最小起订量 1500 个)

个

起订量：1500 个1500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数字电位器
	阻值	100kΩ
	抽头数	256
	通道数	2
	精度	±8%
	工作电压	2.3V~5.5V

	属性	参数值
	接口类型	SPI
	温度系数	35ppm/℃
	工作温度	-40℃~+125℃
	阻值变化	线性
	存储类型	EEPROM
	带宽	3MHz
