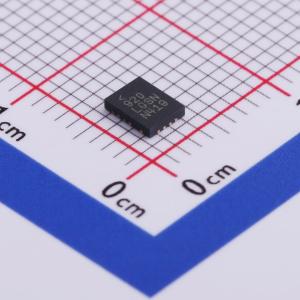

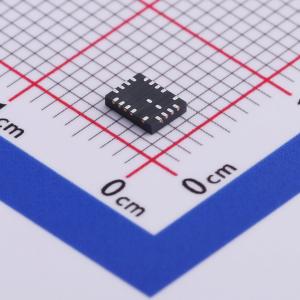

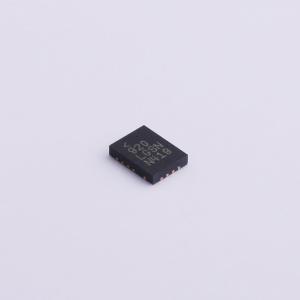

温馨提醒：图片仅供参考，商品以实物为准
LT8641IUDC#PBF
65V, 3.5A 同步降压静音开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具 2.5μA 静态电流的 65V、3.5A 同步降压型 Silent Switcher
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT8641IUDC#PBF
- 商品编号
- C190081
- 商品封装
- QFN-18(3x4)
- 包装方式
- 管装
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~65V | |
| 输出电压 | 800mV~64.35V | |
| 输出电流 | 3.5A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2.5uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LT8641降压稳压器采用了Silent Switcher架构，旨在最大限度地减少EMI辐射，同时在高达3MHz的频率下实现高效率。该器件采用3mm × 4mm QFN封装，其单片结构集成了功率开关并包含所有必要的电路，可实现极小的PCB占位面积。在输出完全稳压的情况下，超低的2.5µA静态电流可满足在非常小的负载电流下对效率要求极高的应用。在从零到满载电流的任何负载条件下，瞬态响应都非常出色，输出电压纹波低于10mVP-P。 LT8641具有35ns的快速最小顶部开关导通时间，可在高频下实现高VIN到低VOUT的转换。即使电感饱和，在过载情况下也能安全工作。 该器件具备必要的特性且易于使用：当输出处于稳压状态时，漏极开路PG引脚会发出信号。SYNC/MODE引脚可在Burst Mode、脉冲跳跃或扩频模式之间进行选择，还可实现与外部时钟的同步。通过TR/SS引脚可实现软启动和跟踪功能。使用EN/UV引脚可设置精确的使能阈值，RT引脚处的电阻可对开关频率进行编程。
商品特性
- Silent Switcher架构，超低EMI辐射，扩频频率调制
- 高频下的高效率：在1MHz、12VIN至5VOUT时效率高达95%；在2MHz、12VIN至5VOUT时效率高达94%
- 宽输入电压范围：3V至65V
- 最大连续输出电流3.5A
- 峰值瞬态输出电流5A
- 超低静态电流，Burst Mode工作
- 在12VIN至3.3VOUT稳压输出时，静态电流IO为2.5µA，输出纹波<10mVP-P
- 快速最小开关导通时间：35ns
- 在所有条件下的低压差：1A时为130mV
- 在过载时可安全耐受电感饱和
- 可调节且可同步：200kHz至3MHz
- 峰值电流模式工作
- 输出软启动和跟踪
- 小型18引脚3mm × 4mm QFN封装
应用领域
- 汽车和工业电源
- 通用降压应用
- GSM电源
