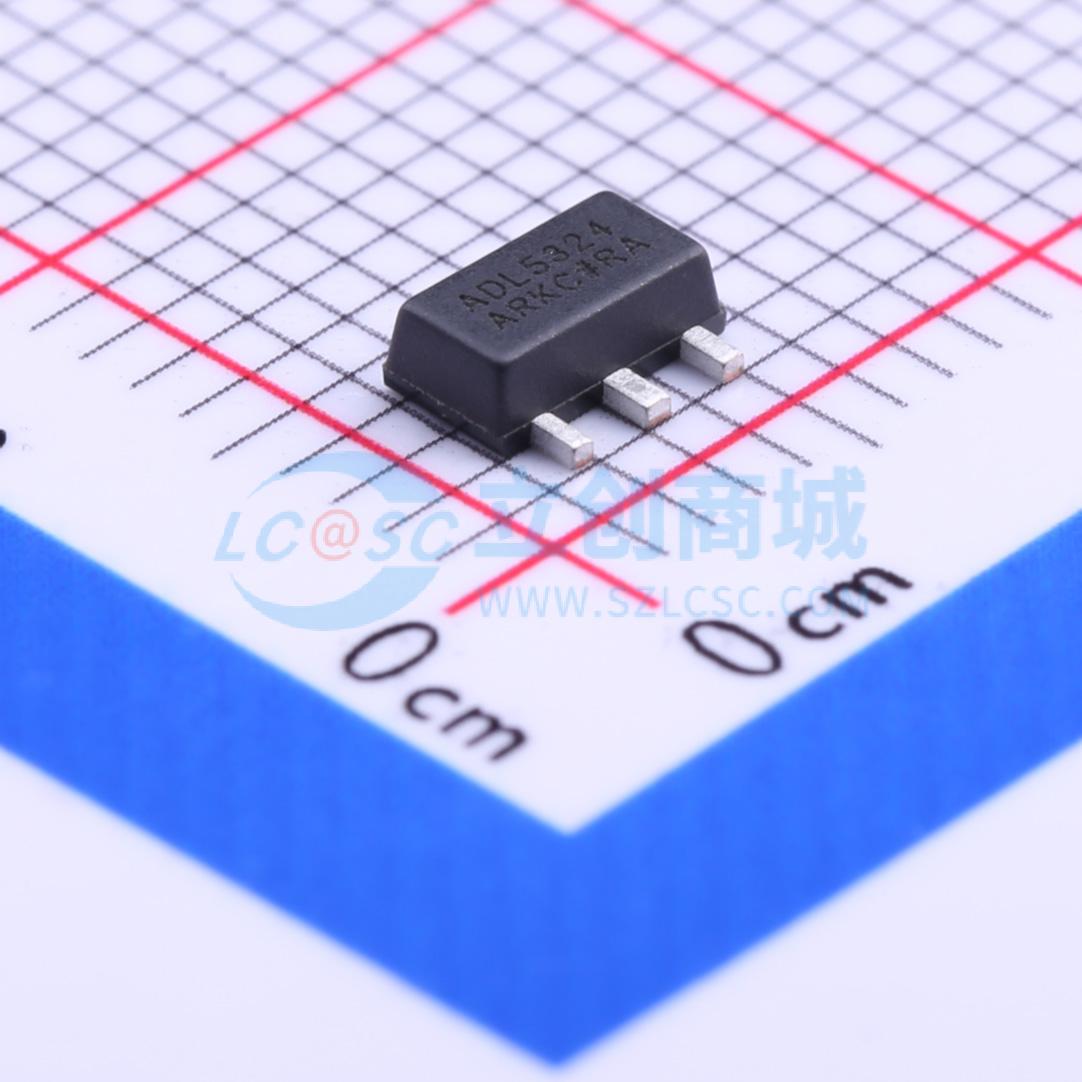

ADL5324ARKZ-R7

ADL5324集成了动态可调偏置电路，无需外部偏置电阻即可在3.3 V至5 V范围内定制OIP3和P1dB性能。此特性使设计人员可以针对具体设计需要量身定制驱动放大器性能。另外，在使用可变电源时，此特性还允许对驱动器放大器进行动态偏置，以便在大信号条件下提供完整的5 V偏置，等到信号电平变小且需要更低功耗时再降低电源电压。这一可扩展性减少了评估需要，也不必针对不同输出功率要求(25 dBm至29 dBm输出功率电平)预备多个驱动放大器。ADL5324还具有 -40°C至 +105°C的宽工作温度范围，为功率放大器等承受较高温度的设计提供了可靠性能。同时这款½ W驱动器放大器覆盖400 MHz至4000 MHz的宽频率范围，仅需几个外部元件就能调谐至该范围内的具体频段。作为高性能宽带RF驱动器放大器，它非常适合各类有线和无线应用，包括蜂窝基础设施、ISM频段功率放大器和仪器仪表设备。同时提供完全填充的评估板。 ADL5324的ACPR与输出功率和偏置电压的关系也很出色。2140 MHz时，该驱动器可提供高于17 dBm的输出功率，5 V时可实现 -55 dBc的ACPR。如果偏置电压降至3.3V， -55 dBc的ACPR输出功率仅略微降低至15 dBm。

• 工作电压范围：400 MHz至4,000 MHz
• 增益：14.6 dB(2,140 MHz)
• OIP3：43.1 dBm(2,140 MHz)
• P1dB：29.1 dBm(2,140 MHz)
• 噪声系数：3.8 dB
• 动态可调偏置可调电源偏置：3.3 V至5 V
• 低电源电流：62 mA至133 mA
• 无需偏置电阻
• 工作温度范围： -40°C至 +105°C
• SOT - 89封装，MSL - 1级
• ESD额定值：±3 kV(2类)

• 无线基础设施
• 自动测试设备
• ISM/AMR应用
