ADM6820ARJZ-REEL7

ADM6819和ADM6820是简单的电源排序器，具备用于增强N沟道MOSFET的FET驱动能力。这些器件可以监控主电源电压，并使能/禁用用于辅助电源的外部N沟道FET。ADM6819能够监控两路电源。当需要对两路以上的电压进行排序时，可以将多个ADM6819/ADM6820器件级联以实现此功能。这些器件的工作电源范围为2.95 V至5.5 V。

内部比较器通过VSET引脚监控主电源。该比较器的输入通过一个来自主电源的电阻分压器进行外部设置。当VSET引脚的电压升至比较器阈值以上时，GATE输出端的内部电荷泵会增强辅助电源FET。

ADM6819具有一个使能（EN）引脚，该引脚连接到一个额外的比较器和参考电路的输入端。此引脚可用作数字使能端或辅助电源正常比较器，以监控第二路电源，并且仅当两路电源都正常时才使能GATE。当内部比较器的两个输入都高于阈值时，在GATE驱动为高电平并使能辅助电源之前，会有一个固定的300 ms超时时间。

ADM6820仅在SETV引脚上有一个比较器。它还具有一个可通过SETD引脚上的单个外部电容进行调节的超时时间。

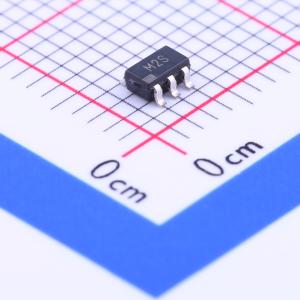

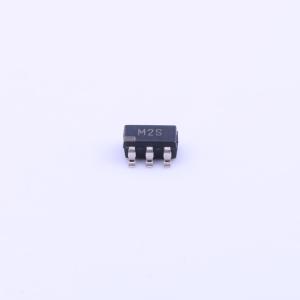

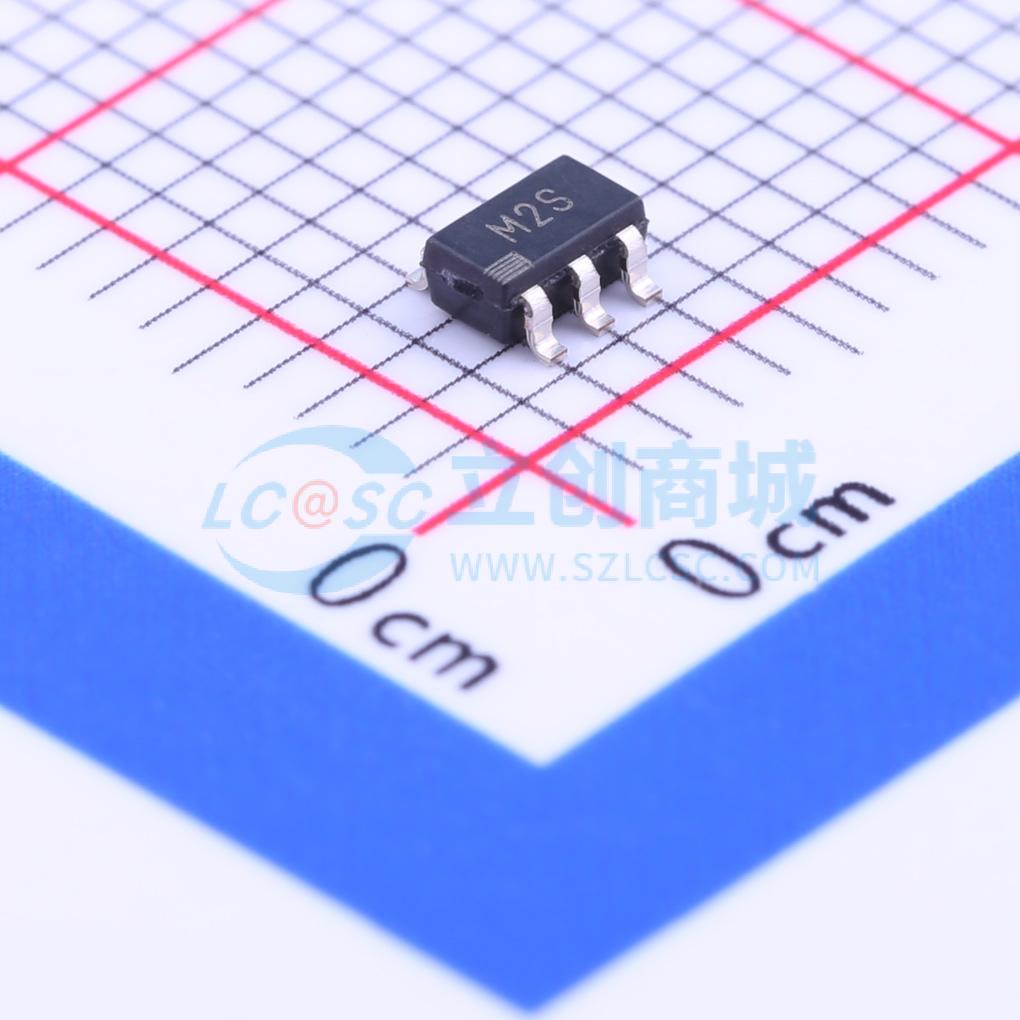

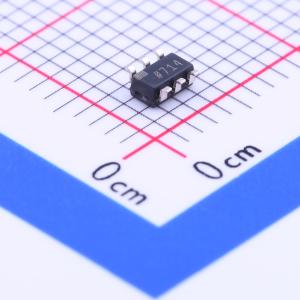

ADM6819/ADM6820采用小型6引脚SOT - 23封装。

• 单芯片可实现两路电源的排序
• 片上电荷泵可完全增强N沟道FET
• 主电源监控可调节至0.618 V
• 从主电源到辅助电源使能的延迟 固定300 ms延迟（ADM6819） 电容可调延迟（ADM6820）
• 逻辑/模拟驱动的使能输入（ADM6819）
• -40°C至+85°C工作范围
• 采用小型6引脚SOT - 23封装
• 与MAX6819/MAX6820引脚兼容

• 多电压系统
• 双电压微处理器/FPGA/ASIC/DSP
• 网络处理器
• 电信和数据通信系统
• 个人电脑/服务器应用
