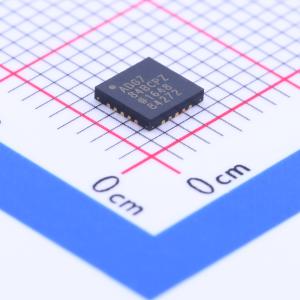

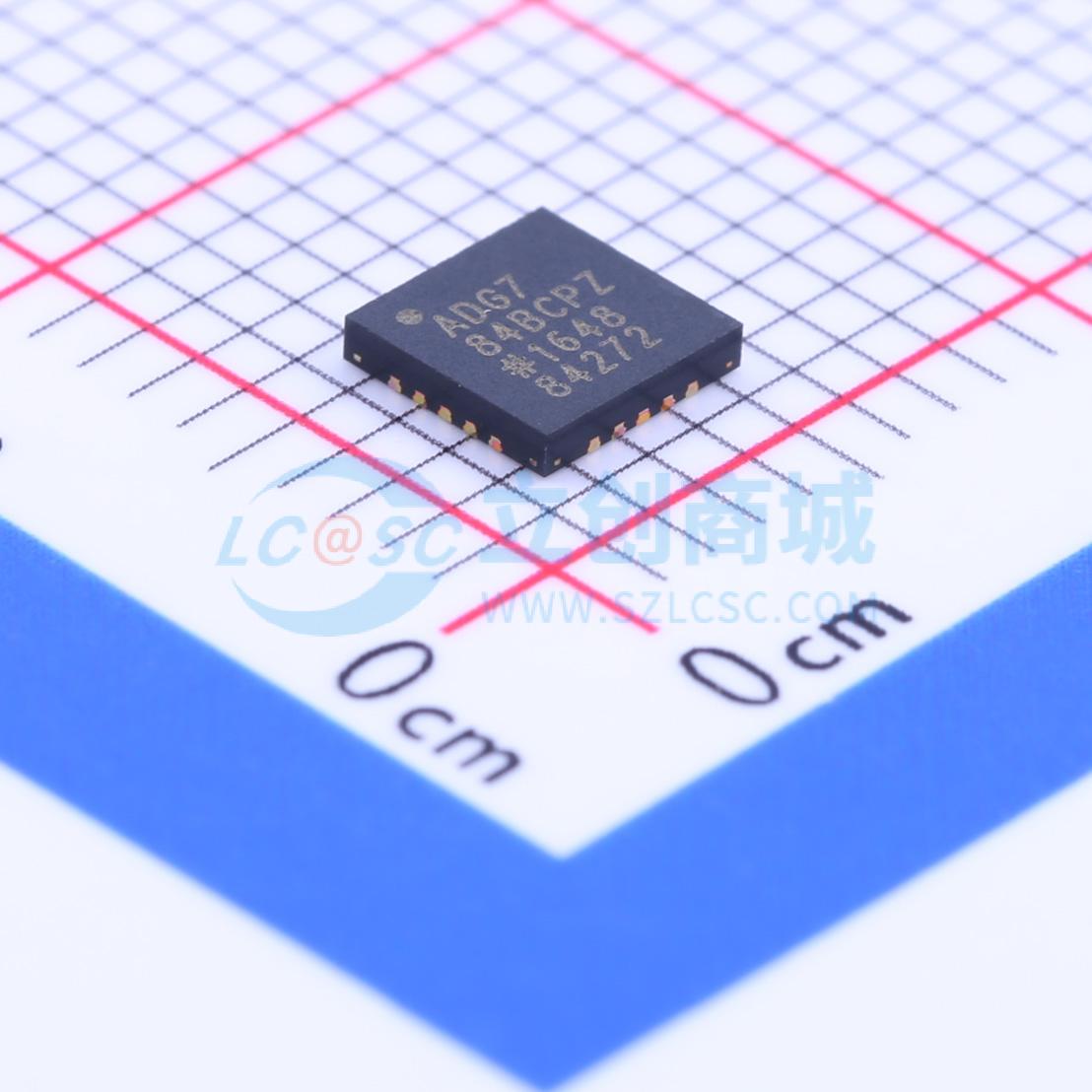

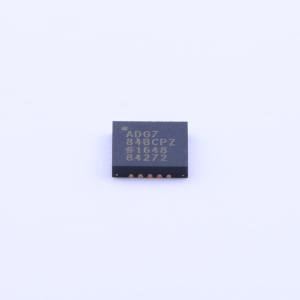

ADG784BCPZ

ADG784是一款单片CMOS器件，包含四个带高阻抗输出的2:1多路复用器/解复用器。CMOS工艺实现了低功耗，同时具备高开关速度和低导通电阻。当输入信号范围为0 V至5 V时，导通电阻变化通常小于0.5 Ω。 ADG784的带宽大于200 MHz，结合低失真（典型值为0.5%），使该器件适用于快速以太网信号切换。 在整个模拟输入范围内，导通电阻曲线非常平坦，确保在切换音频信号时具有出色的线性度和低失真。快速的开关速度和高信号带宽，也使该器件适用于视频信号切换。CMOS结构确保了超低功耗，使其非常适合便携式和电池供电的仪器。 ADG784采用单3.3 V/5 V电源供电，并且与TTL逻辑兼容。每个开关的控制逻辑见真值表。 这些开关在导通时双向导通性能相同，输入信号范围可扩展至电源电压。在关断状态下，高达电源电压的信号电平会被阻断。ADG784开关具有先断后通的切换动作。

• 低插入损耗和导通电阻：典型值4 Ω
• 导通电阻平坦度 <2 Ω
• 带宽 >200 MHz
• 单3 V/5 V电源供电
• 轨到轨操作
• 极低失真：1%
• 低静态电源电流（典型值100 nA）
• 快速开关时间 tON 10 ns，tOFF 4 ns
• TTL/CMOS兼容
• 宽带宽数据速率 >200 MHz
• 超低功耗
• 扩展信号范围。ADG784采用CMOS工艺制造，信号范围增大，可完全扩展至电源轨。
• 低温漏电流
• 先断后通切换。当开关配置为多路复用器时，可防止通道短路。
• 串扰在30 MHz时典型值为 -70 dB
• 关断隔离度在10 MHz时典型值为 -60 dB
• 提供芯片级封装（CSP）

• 100VG-AnyLAN
• 4 Mbps/16 Mbps令牌环网
• ATM25/155
• 网卡适配器和集线器
• 音频和视频切换
• 继电器替代
