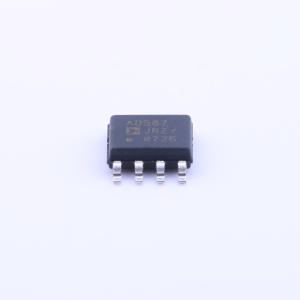

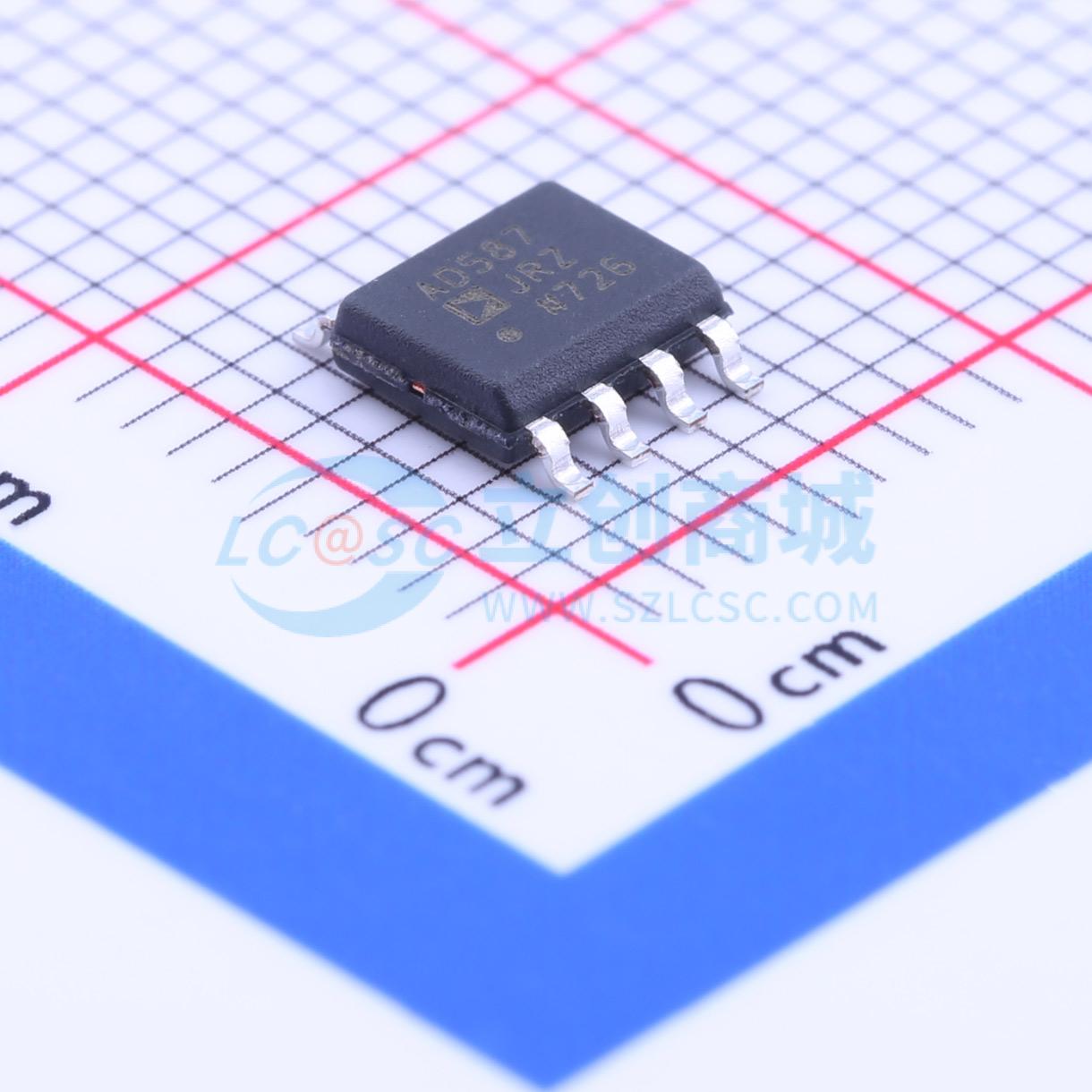

温馨提醒：图片仅供参考，商品以实物为准

AD587JRZ-REEL7

高精度10V基准源

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高精度10 V基准电压源
品牌名称: ADI(亚德诺)
商品型号: AD587JRZ-REEL7
商品编号: C207480
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

AD587代表了先进的单片电压基准源的重大进步。采用专有的离子注入掩埋齐纳二极管和对高稳定性薄膜电阻进行激光晶圆微调技术，AD587以低成本提供了卓越的性能。与带隙电压基准源相比，掩埋齐纳二极管的基准设计方法具有更低的噪声和漂移。AD587提供了一个降噪引脚，可用于进一步降低掩埋齐纳二极管产生的噪声水平。 AD587推荐用作需要外部精密基准源的8位、10位、12位、14位或16位DAC的基准源。该器件也非常适合用于精度高达14位的逐次逼近型或积分型ADC。一般来说，它的性能优于标准的片上基准源。 AD587J和AD587K规定的工作温度范围为0℃至70℃，AD587U规定的工作温度范围为 -55℃至 +125℃。AD587JQ和AD587UQ型号采用8引脚CERDIP封装。其他型号提供适用于表面贴装应用的8引脚SOIC封装或8引脚PDIP封装。

商品特性

激光微调至高精度10.000 V ±5 mV（U级）
微调后的温度系数最大5 ppm/℃（U级）
降噪能力
低静态电流：最大4 mA
输出微调能力
提供符合MIL - STD - 883标准的版本

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	13.5V~36V
	输出电压	10V
	输出电流	10mA
	精度	±0.1%

	属性	参数值
	温度系数	20ppm/℃
	电压基准类型	串联
	静态电流(Iq)	4mA
	噪声(0.1Hz-10Hz)	4uVp-p
	工作温度	0℃~+70℃
