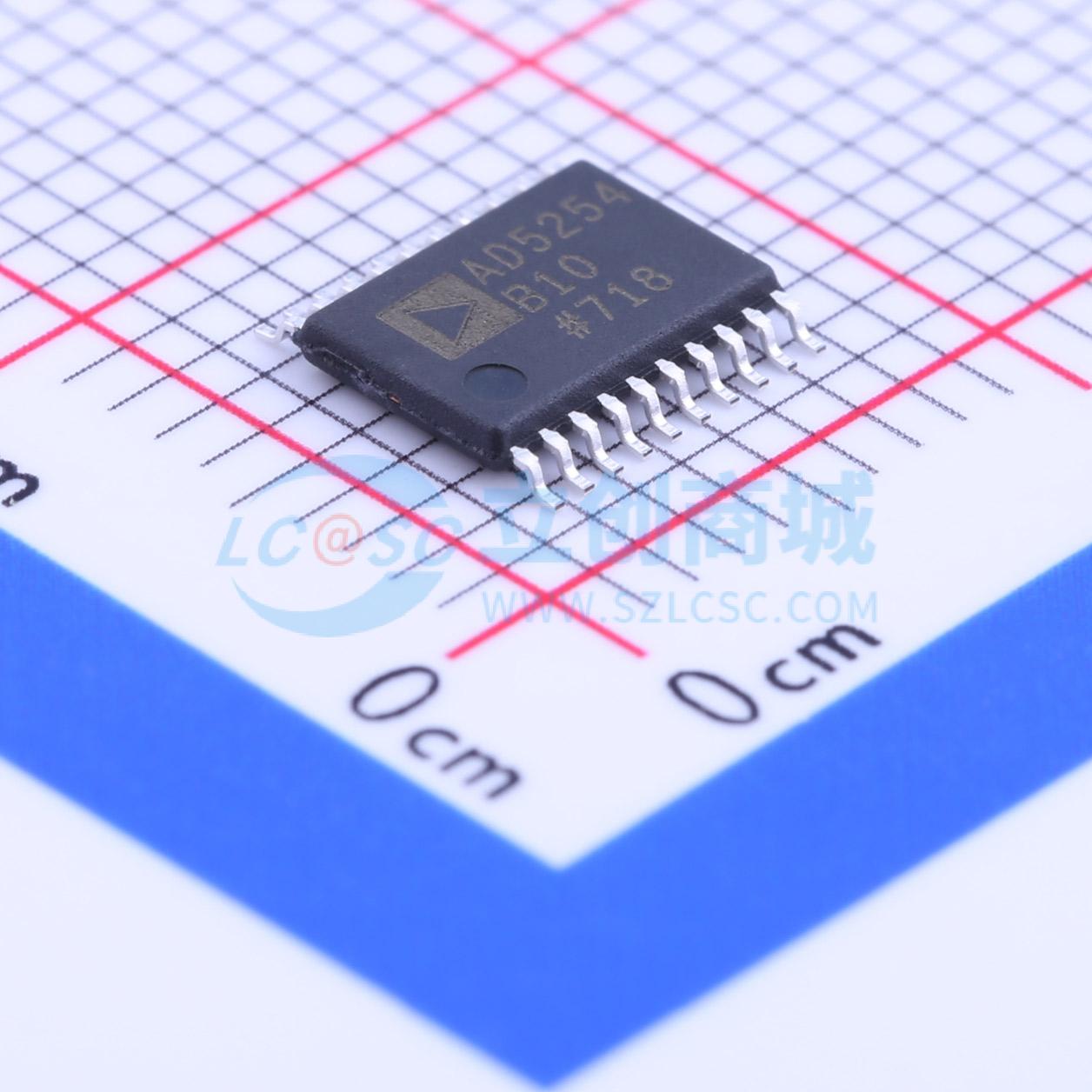

AD5254BRUZ10-RL7

AD5253/AD5254 分别是具有 64/256 个抽头位置的四通道、I²C 接口、带非易失性存储器的数字电位器。这些器件的电子调节功能与机械电位器、微调电位器和可变电阻器相同。 该器件具有多种可编程模式，包括对 RDAC 和 EEMEM 寄存器进行读写操作、电阻值递增/递减、以 ±6 dB 刻度改变电阻、回读抽头设置，以及用于存储用户自定义信息（如其他组件的内存数据、查找表或系统识别信息）的额外 EEMEM。 AD5253/AD5254 允许主机 I²C 控制器将 64/256 级抽头设置中的任意一种写入 RDAC 寄存器，并将其存储在 EEMEM 中。设置存储后，系统上电时会自动恢复到 RDAC 寄存器；也可动态恢复设置。 AD5253/AD5254 可在同步或异步通道更新模式下实现额外的递增、递减、+6 dB 阶跃变化和 -6 dB 阶跃变化功能。递增和递减功能支持逐步线性调节，±6 dB 阶跃变化相当于将 RDAC 抽头设置加倍或减半。这些功能适用于陡坡、非线性调节，如白光 LED 亮度和音频音量控制。 AD5253/AD5254 具有专利的电阻容差存储功能，允许用户访问 EEMEM 并获取 RDAC 的绝对端到端电阻值，适用于精密应用。 AD5253/AD5254 采用 TSSOP - 20 封装，提供 1 kΩ、10 kΩ、50 kΩ 和 100 kΩ 可选。所有器件均保证在 -40℃ 至 +105℃ 的扩展工业温度范围内工作。

• AD5253：四通道 64 抽头分辨率
• AD5254：四通道 256 抽头分辨率
• 1 kΩ、10 kΩ、50 kΩ、100 kΩ
• 非易失性存储器存储抽头设置，具备写保护功能
• 上电后典型 300 μs 恢复到 EEMEM 设置
• EEMEM 典型重写时间 = 540 μs
• 电阻容差存储在非易失性存储器中
• EEMEM 中有 12 个额外字节用于存储用户自定义信息
• 兼容 I²C 的串行接口
• 可直接读写 RDAC 和 EEMEM 寄存器
• 预定义线性递增/递减命令
• 预定义 ±6 dB 阶跃变化命令
• 同步或异步四通道更新
• 抽头设置回读
• 4 MHz 带宽 — 1 kΩ 版本
• 单电源 2.7 V 至 5.5 V
• 双电源 ±2.25 V 至 ±2.75 V
• 2 位从地址解码位允许 4 个器件同时工作
• 典型数据保留时间 100 年，TA = 55℃
• 工作温度：-40℃ 至 +105℃

• 替代机械电位器
• 替代低分辨率 DAC
• RGB LED 背光控制
• 白光 LED 亮度调节
• RF 基站功率放大器偏置控制
• 可编程增益和失调控制
• 可编程衰减器
• 可编程电压 - 电流转换
• 可编程电源
• 可编程滤波器
• 传感器校准
