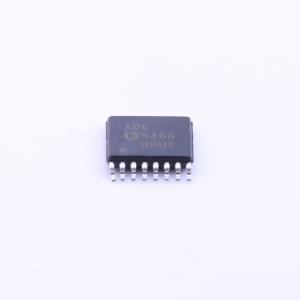

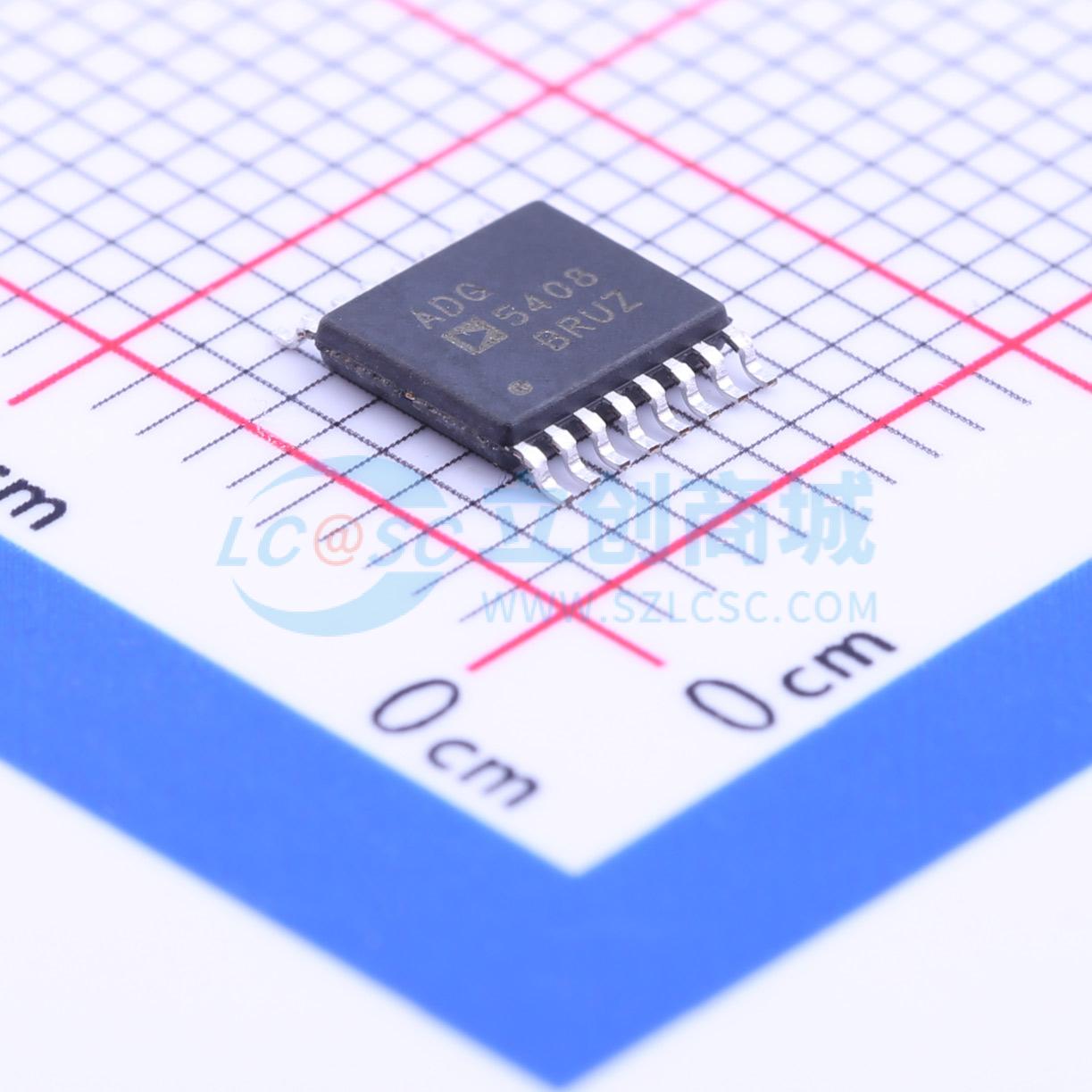

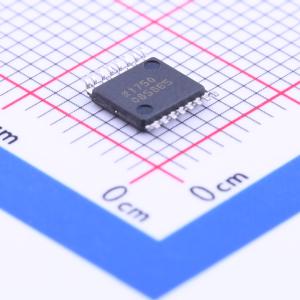

ADG5408BRUZ

高压防门锁型4/8通道多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADG5408/ADG5409为单芯片CMOS模拟多路复用器，分别内置8个单通道和4个差分通道。适用于继电器替代、自动测试设备、数据采集等应用。
品牌名称: ADI(亚德诺)
商品型号: ADG5408BRUZ
商品编号: C207484
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.19克(g)

商品参数

商品概述

ADG5408/ADG5409均为单芯片CMOS模拟多路复用器，分别内置8个单通道和4个差分通道。ADG5408根据3位二进制地址线A0、A1和A2所确定的地址，将8路输入之一切换至公共输出。ADG5409根据2位二进制地址线A0和A1所确定的地址，将4路差分输入之一切换至公共差分输出。两款器件均提供EN输入，用来使能或禁用器件。EN禁用时，所有通道均关断。导通电阻曲线在整个模拟输入范围都非常平坦，可确保开关音频信号时拥有良好的线性度和低失真性能。同时高开关速度使这些器件适合视频信号切换应用。当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，等于电源电压的信号电平被阻止。 ADG5408/ADG5409无VL引脚，逻辑电源由片内电压发生器在内部产生。

商品特性

防闩锁
人体模型(HBM) ESD额定值：8 kV
低导通电阻：13.5 Ω
±9 V至±22 V双电源供电
9 V至40 V单电源供电
最大额定电源电压：48 V
沟道隔离可防止闩锁。电介质沟道将P沟道与N沟道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象
低导通电阻RON
双电源供电。对于双极性模拟信号应用，可以采用最高±22 V的双电源供电
单电源供电。对于单极性模拟信号应用，可以采用高达40 V的单轨电源供电
3 V逻辑兼容数字输入：VINH = 2.0 V，ΔVINL = 0.8 V
无需VL逻辑电源

应用领域

继电器替代方案
自动测试设备
数据采集
仪器仪表
音频和视频开关
通信系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	1
	工作电压	9V~40V；-22V~-9V；9V~22V
	导通时间(ton)	140ns

	属性	参数值
	导通电阻(Ron)	13.5Ω
	关闭时间(toff)	130ns
	工作温度	-40℃~+125℃
	带宽	50MHz
