ADP172ACBZ-1.65-R7

ADP172是一款低压输入、低静态电流、低压差（LDO）线性稳压器，工作电压范围为1.6 V至3.6 V，可提供高达300 mA的输出电流。在300 mA负载下，仅50 mV的低压差可提高效率，并允许在较宽的输入电压范围内工作。在无负载时，仅23 μA的低静态电流使ADP172非常适合电池供电的便携式设备。 ADP172具备31种固定输出电压选项，范围从0.8 V至3.0 V。ADP172针对使用小型1 μF陶瓷输出电容的稳定工作进行了优化。ADP172具有出色的瞬态性能，占用的电路板空间极小，非常适合为数字处理器供电。与普通型LDO相比，ADP172在100 kHz时的电源抑制比（PSRR）提高了20 dB至40 dB，使其成为模数转换器（ADC）混合信号处理器系统的理想电源，并允许使用更小尺寸的旁路电容。此外，无需额外旁路电容即可实现低输出噪声性能，进一步减少了印刷电路板（PCB）的元件数量。 短路保护和热过载保护电路可防止在不利条件下造成损坏。ADP172采用微型4焊球、0.5 mm间距的WLCSP封装，可实现最小占位面积解决方案，以满足各种便携式电源应用需求。

• 最大输出电流：300 mA
• 输入电压范围：1.6 V至3.6 V
• 低静态电流：负载为0 mA时，I_GND = 23 μA；负载为300 mA时，I_GND = 170 μA
• 低关断电流：<1 μA
• 低压差：300 mA负载时为50 mV
• 输出电压精度：±1%
• 提供多达31种固定输出电压选项，范围从0.8 V至3.0 V
• 线路、负载和温度范围内的精度：±3%
• 使用小型1 μF陶瓷输出电容即可稳定工作
• 10 kHz时PSRR性能为70 dB，1 kHz时为73 dB
• 低噪声：V_OUT = 0.8V时为30 μV rms
• 电流限制和热过载保护
• 逻辑控制使能

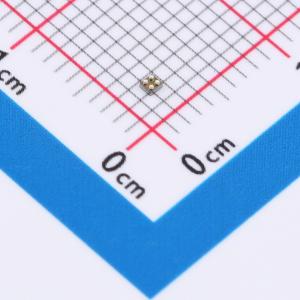

• 微型4焊球、0.5 mm间距的WLCSP封装

• 手机
• 数码相机和音频设备
• 便携式和电池供电设备
• DSP/FPGA/微处理器电源
• 直流-直流后级稳压
