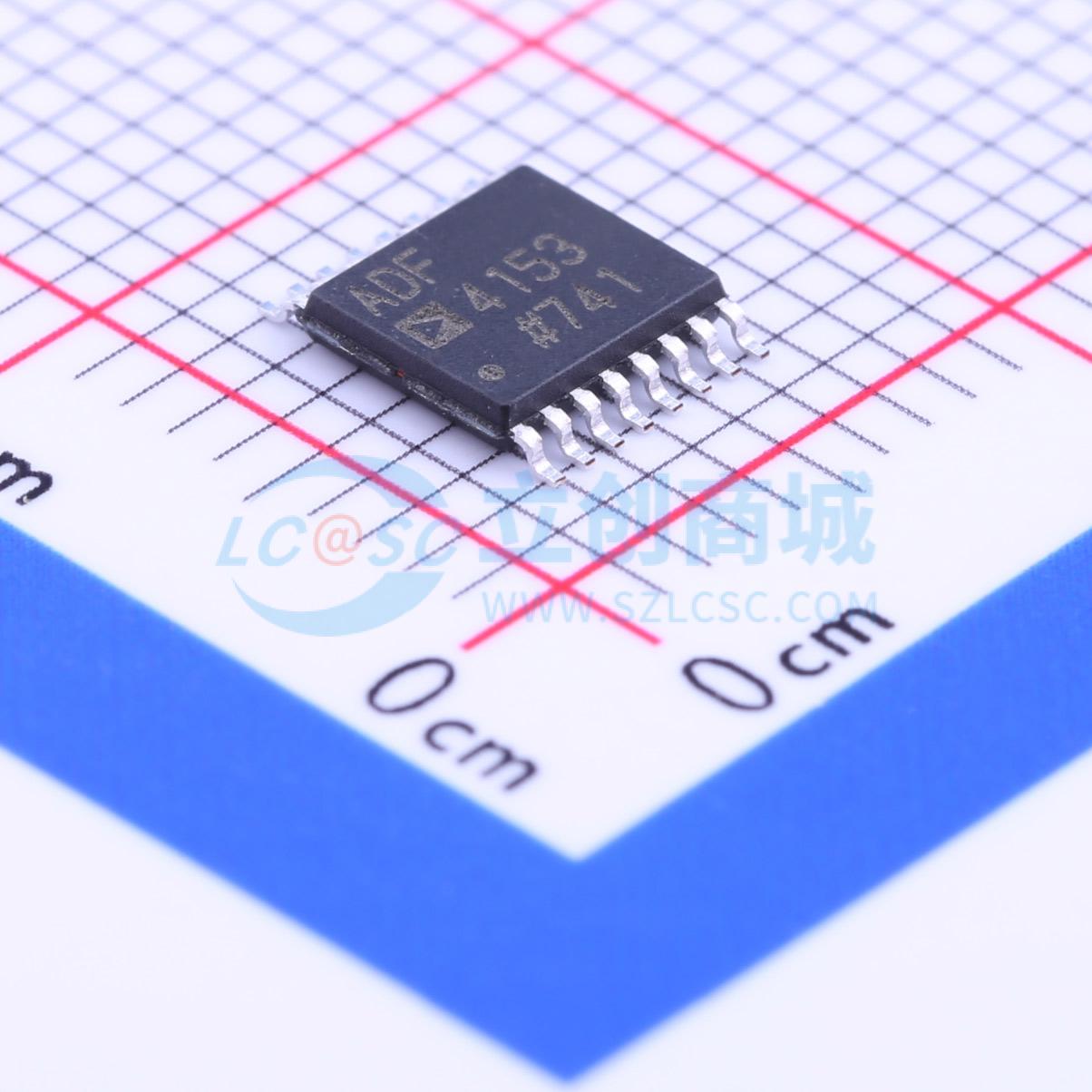

ADF4153BRUZ-RL7

小数N分频频率合成器

描述: ADF4153是一款小数N分频频率合成器，用来在无线接收机和发射机的上变频和下变频部分实现本振。它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵和可编程参考分频器组成。它内置一个Σ-Δ型小数插值器，能够实现可编程小数N分频。INT、FRAC和MOD寄存器可构成一个总N分频器 (N=(INT + (FRAC/MOD)))。此外，4位参考计数器(R计数器)允许PFD输入端的REFIN频率为可选值。如果频率合成器与外部环路滤波器和电压控制振荡器(VCO)一起使用，则可以实现完整的锁相环(PLL)。简单的三线式接口控制所有片内寄存器。该器件采用2.7 V至3.3 V电源供电，不用时可以关断。
品牌名称: ADI(亚德诺)
商品型号: ADF4153BRUZ-RL7
商品编号: C207479
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

ADF4153是一款小数N分频频率合成器，用来在无线接收机和发射机的上变频和下变频部分实现本振。它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵和可编程参考分频器组成。它内置一个Σ-Δ型小数插值器，能够实现可编程小数N分频。INT、FRAC和MOD寄存器可构成一个总N分频器 (N=(INT + (FRAC/MOD)))。此外，4位参考计数器(R计数器)允许PFD输入端的REFIN频率为可选值。如果频率合成器与外部环路滤波器和电压控制振荡器(VCO)一起使用，则可以实现完整的锁相环(PLL)。

简单的三线式接口控制所有片内寄存器。该器件采用2.7 V至3.3 V电源供电，不用时可以关断。

应用领域

有线电视设备
移动无线电通讯基站(GSM、PCS、DCS、WiMAX、SuperCell 3G、CDMA、W-CDMA)
无线手机(GSM、PCS、DCS、CDMA、W-CDMA)
无线局域网(LAN)、PMR
通信测试设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	接口类型	三线式接口
	最大输出频率	4GHz
	工作电压	2.7V~3.3V
	输出通道数	1
	工作温度	-40℃~+85℃
	周期抖动	-

	属性	参数值
	相邻周期抖动	-
	相位抖动	-
	相位偏移	不支持
	时钟/振荡器	外置
	输入电平	CMOS
	输出电平	-
	功能特性	内置锁相环；内置时钟监测与失锁检测
