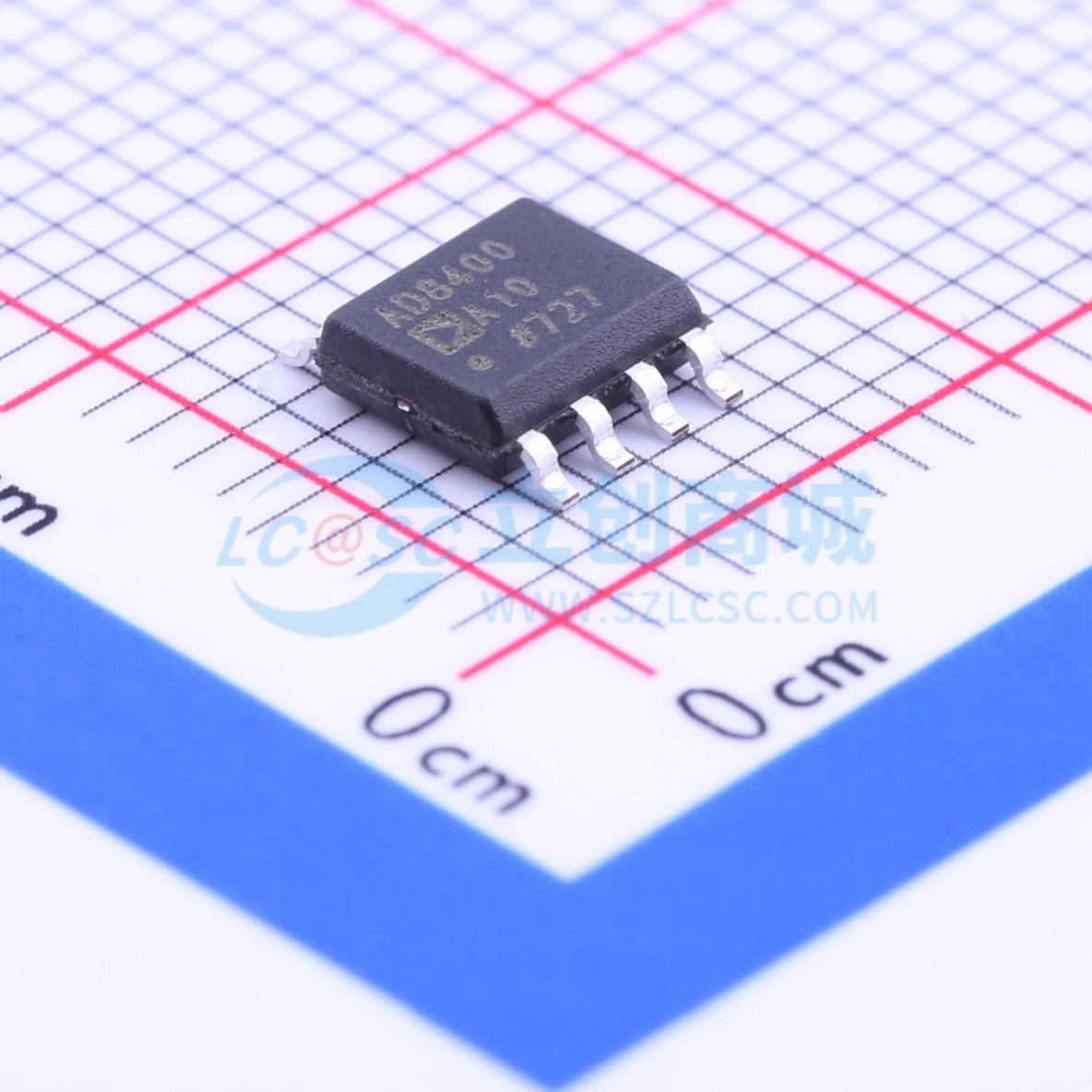

AD8400ARZ10-REEL

AD8400/AD8402/AD8403分别是单通道/双通道/四通道、256位、数字控制可变电阻(VR)器件，可实现与机械电位计或可变电阻相同的电子调整功能。AD8400内置一个可变电阻，采用紧凑的SOIC-8封装。AD8402内置两个独立的可变电阻，采用节省空间的SOIC-14表面贴装封装。AD8403内置四个独立的可变电阻，提供24引脚PDIP、SOIC和TSSOP三种封装。各器件均内置一个带游标触点的固定电阻，该游标触点在载入控制串行输入寄存器的数字码所确定的数字码分接该固定电阻值。游标与固定电阻任一端点之间的电阻值，随传输至VR锁存器中的数字码呈线性变化。在A端与游标或B端与游标之间，各可变电阻提供一个完全可编程电阻值。A至B固定端接电阻(1kΩ、10 kΩ、50 kΩ或100 kΩ)的通道间匹配容差为±1%，标称温度系数为500 ppm/°C。借助独特的开关电路，可将传统开关电阻设计中固有的高脉冲干扰降至最低，从而避免任何先合后开或先开后合操作。 每个VR均有各自的VR锁存器，用来保存其编程电阻值。这些VR锁存器由一个SPI兼容型串行至并行移位寄存器更新，该移位寄存器从一个标准三线式串行输入数字接口加载数据。由10个数据位构成的数据字传输至串行输入寄存器。该数据字经过解码，前2位确定需要载入的VR锁存器地址，后8位是数据。利用串行寄存器相对端的串行数据输出引脚，就可以简单的菊花链形式将多个VR连接，而无需额外的外部解码逻辑。 复位(RS)引脚通过将80H载入VR锁存器来迫使游标移到中间电平。SHDN引脚则迫使A端的电阻变为端到端开路状态，并使游标与B端短路，从而实现毫瓦级功耗的关断状态。当SHDN回到逻辑高电平时，先前的锁存器设置将使游标处于关断前的电阻值设置。数字接口在关断期间仍有效，以便更改代码，当器件脱离关断状态时，游标将处于新的位置。 AD8400提供SOIC-8表贴封装。AD8402提供表贴(SOIC-14)和14引脚PDIP两种封装。AD8403提供窄体24引脚PDIP和24引脚表贴封装。AD8402/AD8403还提供1.1 mm薄TSSOP-14/TSSOP-24封装，适合PCMCIA应用。所有器件的保证工作温度范围均为-40°C至+125°C扩展工业温度范围。

• 256位可变电阻器件
• 可替代1个、2个或4个电位计
• 1 kΩ、70 kΩ、50 kΩ、100 kΩ
• 功耗（关断模式）：小于0.5 μA
• 三线式SPI兼容型串行数据输入
• 更新数据加载速率：10 MHz
• 2.7 V至5.5 V单电源供电
• 通过汽车应用认证

• 机械电位计的替代产品
• 可编程滤波器、延迟、时间常数
• 音量控制、平移
• 线路阻抗匹配
• 电源调整
