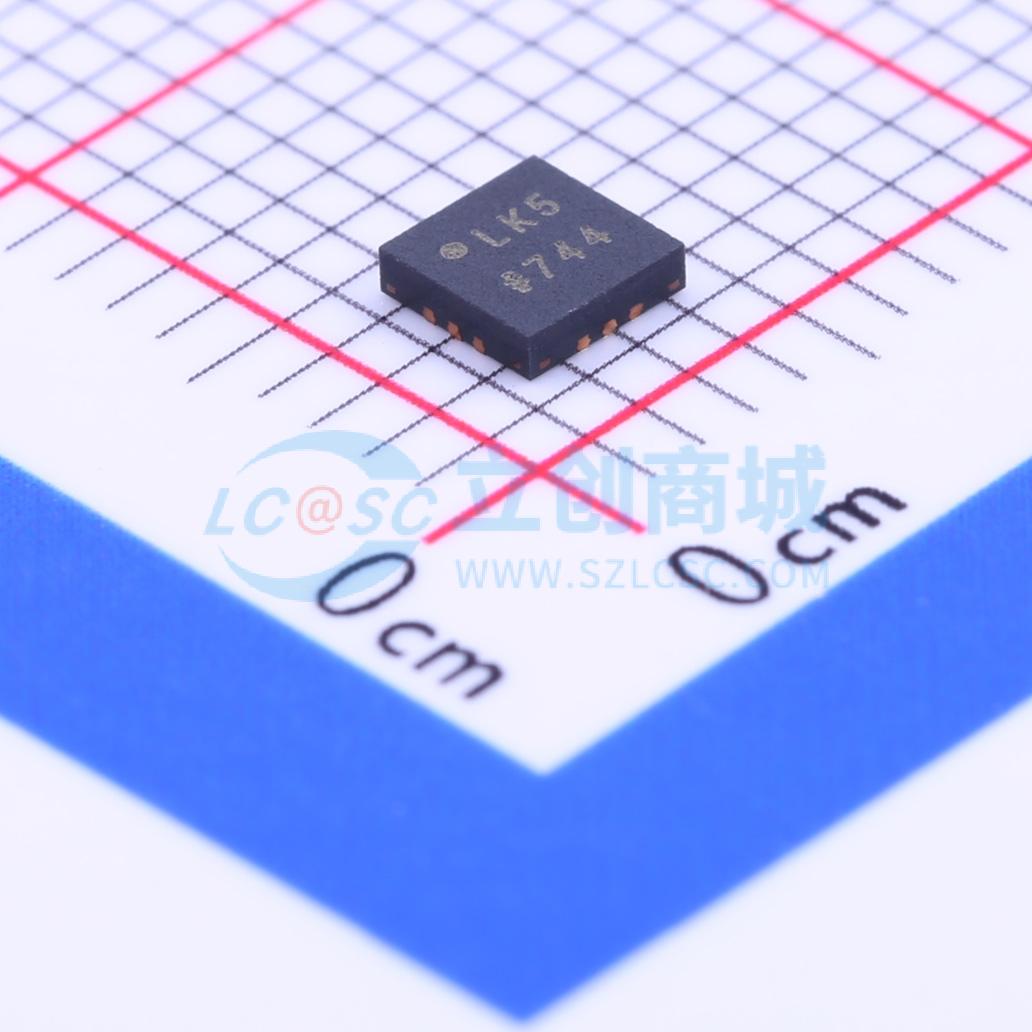

ADP2442ACPZ-R7

ADP2442是恒定频率、采用电流模式控制的同步降压dc-dc稳压器，可驱动最高1 A的负载，并具有出色的线路和负载调节特性。它可在宽输入电压范围内(4.5 V至36 V)工作，是调整多种类型输入源功率的理想选择。另外，它还具有非常低的最短导通时间 (50 ns)，因此适合那些需要非常高降压比的应用。 输出电压可在 0.6 V至 0.9×Vin之间调节。该器件同时针对高端和低端设备集成低电阻N沟道MOSFET，可实现高效率。 开关频率可用外部电阻在 300 kHz至1 MHz范围内调节。另外，ADP2442还有一个精确的电源良好(PGOOD)开漏输出信号。 它提供灵活的外部时钟同步功能。开关频率可同步至施加于SYNC/MODE引脚上的外部时钟。ADP2442还可配置为工作在强制固定频率模式，以便降低EMI；或工作在节能模式，以便降低轻载时的开关损耗。 ADP2442使用打嗝模式保护IC不受短路或输出端过流情况影响。内部软启动可限制多种负载电容启动时的浪涌电流。其它重要特性包括输入欠压闭锁(UVLO)、热关断(TSD)和精密使能(EN)，亦可用于逻辑电平关断输入。 ADP2442采用 3 mm×3 mm、12引脚LFCSP封装，额定工作温度范围为 -40°C至 +125°C结温范围。

• 宽输入电压范围：4.5 V至36 V
• 最短导通时间：50 ns (典型值)
• 最大负载电流：1 A
• 高效率：最高可达94%
• 可调节输出：最低至0.6 V
• 输出电压精度：±1%
• 300 kHz至1 MHz的可调开关频率
• 外部同步频率范围：300 kHz至1 MHz
• 脉冲跳过模式或强制固定频率模式
• 精密使能输入引脚(EN)
• 开漏电源良好指示
• 内部软启动
• 过流限制保护
• 关断电流小于75 μA
• 欠压闭锁(UVLO)和热关断
• 12引脚3 mm×3 mm LFCSP封装
• ADIsimPower工具集支持

• 终端负载应用
• 分布式电源系统
• 工业控制电源
• 标准供电轨转换至24 V/12 V/5 V/3.3 V
