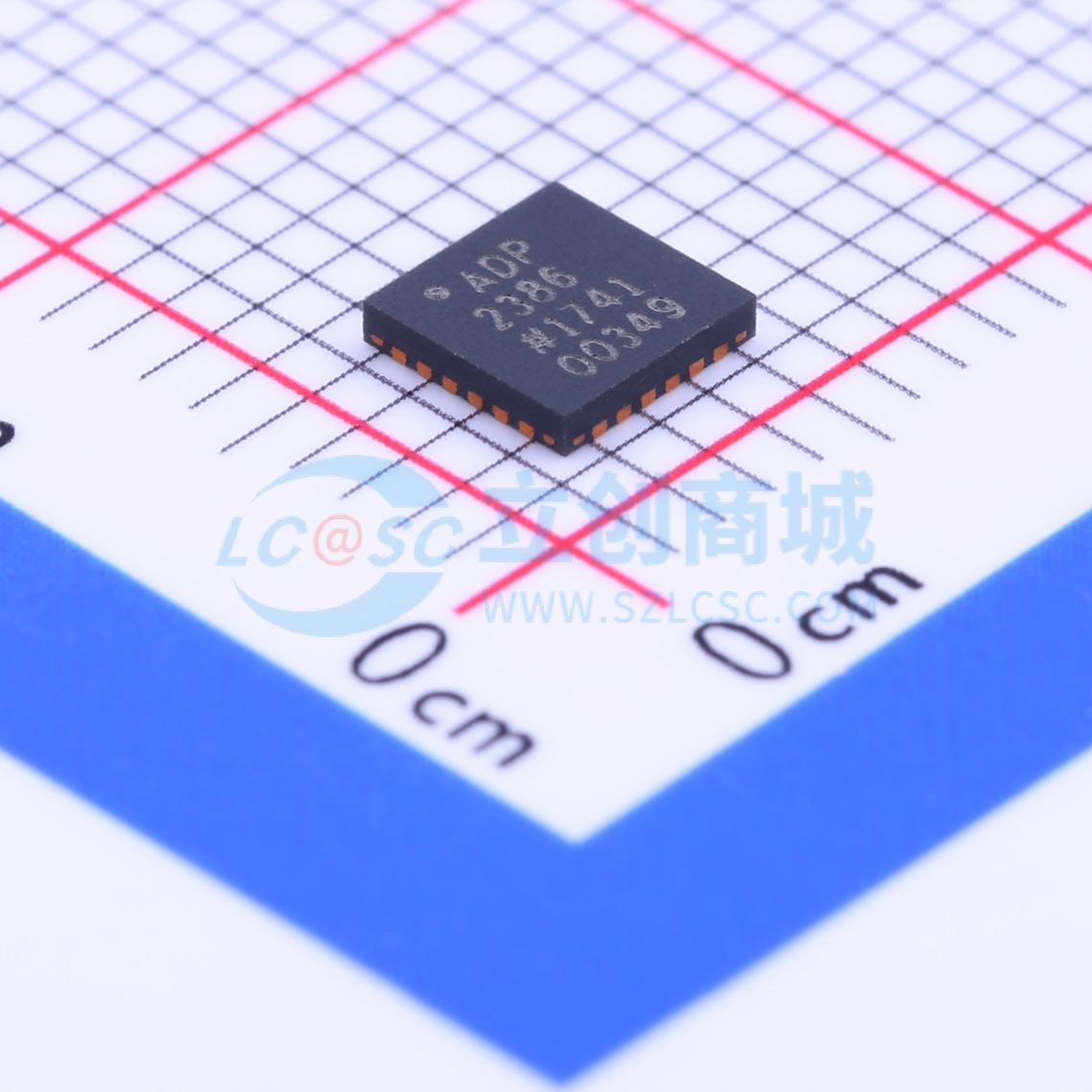

温馨提醒：图片仅供参考，商品以实物为准

ADP2386ACPZN-R7

同步降压DC-DC调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADP2386是一款同步降压DC-DC调节器,输入电压范围为4.5V至20V,连续输出电流为6A,开关频率可编程范围为200kHz至1.4MHz,具有可编程软启动和外部补偿功能。
品牌名称: ADI(亚德诺)
商品型号: ADP2386ACPZN-R7
商品编号: C207454
商品封装: LFCSP-24(4x4)
包装方式: 编带
商品毛重: 0.905克(g)

商品参数

商品概述

ADP2386是一款同步降压DC-DC调节器，集成了一个44 mΩ高端功率MOSFET和一个11 mΩ同步整流MOSFET，采用紧凑型4 mm×4 mm LFCSP封装，可提供高效解决方案。该器件使用峰值电流模式、恒频脉冲宽度调制(PWM)控制方案，具备出色的稳定性和瞬态响应。ADP2386的开关频率可在200 kHz至1.4 MHz范围内进行编程。为了将系统噪声降至最低，同步功能允许开关频率与外部时钟同步。 ADP2386只需极少的外部元件，输入电压范围为4.5 V至20 V。输出电压可在0.6 V至输入电压的90%范围内进行调整，提供高达6 A的连续电流。此IC在禁用时从输入源汲取的电流不到110 μA。该调节器针对需要高效率和设计灵活性的高性能应用。外部补偿和可调软启动功能提供设计灵活性。电源良好输出和精密使能输入提供简单可靠的电源时序。其它重要特性包括欠压闭锁(UVLO)、过压保护(OVP)、过流保护(OCP)、短路保护(SCP)和热关断(TSD)。 ADP2386在 -40°C至 +125°C的结温范围内工作，采用24引脚4 mm×4 mm LFCSP封装。

商品特性

输入电压：4.5 V至20 V
集成MOSFET：44 mΩ/11 mΩ
基准电压：0.6 V±7%
连续输出电流：6 A
可编程开关频率：200 kHz至1.4 MHz
同步至外部时钟：200 kHz至1.4 MHz
780°反相时钟同步
精密使能和电源良好指示
外部补偿
提供外部可调选项的内部软启动
启动后进入预充电输出
ADIsimPower设计工具支持

应用领域

通信基础设施
网络和服务器
工业和仪器仪表
医疗保健
中间供电轨转换
DC-DC负载点应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~20V
	输出电压	600mV~18V
	输出电流	6A
	开关频率	200kHz~1.4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.9mA
	开关管(内置/外置)	内置
	输出类型	可调
