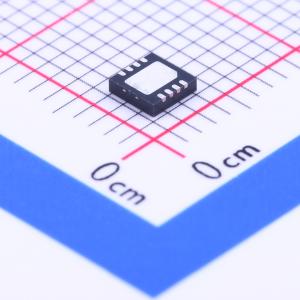

温馨提醒：图片仅供参考，商品以实物为准
ADA4841-2YCPZ-R7
双通道、低功耗、低噪声、低失真、轨到轨输出放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADA4841-2YCPZ-R7
- 商品编号
- C207457
- 商品封装
- LFCSP-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 80MHz | |
| 输入失调电压(Vos) | 300uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 12V/us | |
| 输入偏置电流(Ib) | 5.3uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 500nA | |
| 噪声密度(eN) | 2.1nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 115dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.4mA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~12V |
商品概述
ADA4841-1/ADA4841-2是单位增益稳定、低噪声、低失真、轨到轨输出放大器。静态电流最大值为1.5mA。这些放大器不仅功耗低，还提供2.1nV/√Hz的低宽带电压噪声性能和1.4pA/√Hz的电流噪声，100kHz时具有极佳的 - 105dBc无杂散动态范围(SFDR)。为了在更低频率下保持低噪声环境，10Hz时放大器具有7nV/√Hz和13pA/√Hz的低1/f噪声。 ADA4841-1/ADA4841-2的输出摆幅可达每供电轨的50mV以下，输入共模电压范围扩展至负电源电压，可以最小峰值驱动高达10pF的容性负载。 它们提供有效支持最新16位至18位ADC所需的性能，是便携式仪器仪表、高通道数、工业测量和医疗应用的理想选择，适合驱动16位PulsAR ADC AD7685/AD7686。
商品特性
- 低功耗：每个放大器1.1mA
- 低宽带噪声：2.1nV/√Hz，1.4pA/√Hz
- 低1/f噪声：7nV/√Hz(10Hz)，13pA/√Hz(10Hz)
- 低失真： - 105dBc(100kHz)，Vo = 2Vp-p
- 高速 - 3dB带宽：80MHz (G = +1)
- 压摆率：12V/μs
- 0.1%建立时间：175ns
- 低失调电压：0.3mV（最大值）
- 轨到轨输出
- 关断模式
- 宽电源电压范围：2.7V至12V
应用领域
- 低功耗、低噪声信号处理
- 电池供电仪器仪表
- 16位PulsAR ADC设备
交货周期
订货39-41个工作日购买数量
(1500个/圆盘，最小起订量 1500 个)个
起订量：1500 个1500个/圆盘
