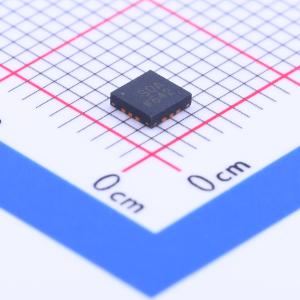

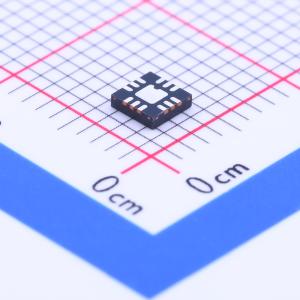

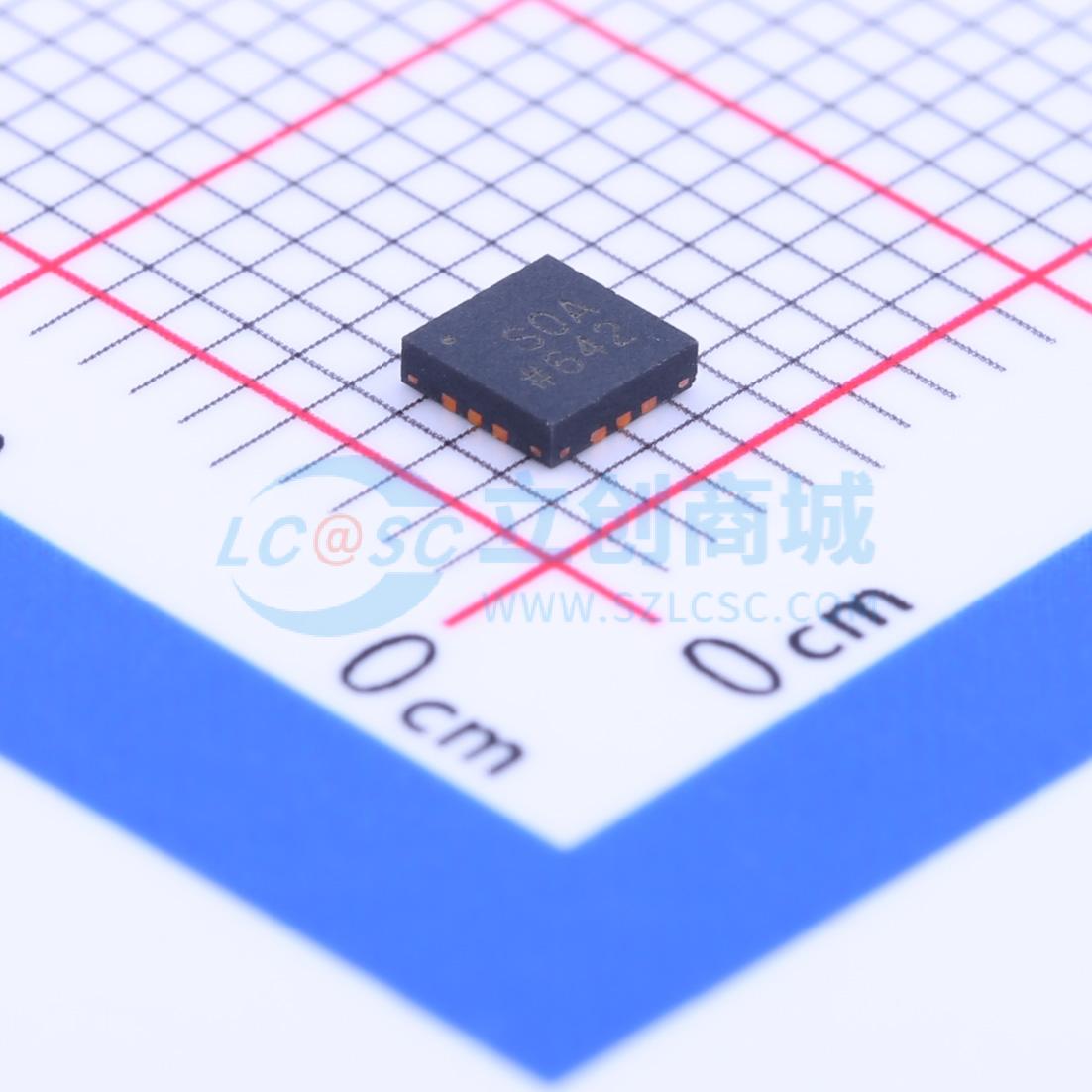

温馨提醒：图片仅供参考，商品以实物为准

ADG1236YCPZ-500RL7

±15 V/12 V iCMOS, 双SPDT开关

描述: 低电容、低电荷注入，双SPDT开关，适用于自动测试设备、数据采集系统、电池供电系统、采样保持系统、音视频信号路由和通信系统。
品牌名称: ADI(亚德诺)
商品型号: ADG1236YCPZ-500RL7
商品编号: C207455
商品封装: LFCSP-12(3x3)
包装方式: 编带
商品毛重: 1.2克(g)

商品参数

商品概述

ADG1236是一款单片CMOS器件，包含两个可独立选择的单刀双掷（SPDT）开关。它采用iCMOS工艺设计。iCMOS（工业CMOS）是一种模块化制造工艺，结合了高压互补金属氧化物半导体（CMOS）和双极技术。它能够开发出一系列高性能模拟IC，可在33 V电压下工作，且占用空间是前代高压器件无法实现的。与采用传统CMOS工艺的模拟IC不同，iCMOS组件能够承受高电源电压，同时提高性能、显著降低功耗并减小封装尺寸。该器件的超低电容和电荷注入特性使其成为数据采集和采样保持应用的理想解决方案，这些应用需要低毛刺和快速稳定。快速开关速度和高信号带宽使该器件适用于视频信号切换。iCMOS结构确保了超低功耗，使其非常适合便携式和电池供电的仪器。每个开关在导通时双向导通性能相同，输入信号范围可扩展至电源电压。在关断状态下，高达电源电压的信号电平会被阻断。两个开关均具有先断后通的开关动作，适用于多路复用器应用。

商品特性

关断电容1.3 pF
导通电容3.5 pF
电荷注入1 pC
电源电压范围33 V
导通电阻120 Ω
在+12 V、±15 V下全面规格化
无需VL电源
3 V逻辑兼容输入
轨到轨操作
16引脚TSSOP和12引脚LFCSP封装
典型功耗：< 0.03 μW

应用领域

自动测试设备
数据采集系统
电池供电系统
采样保持系统
音频/视频信号路由
通信系统

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(500个/圆盘，最小起订量 1000 个)

个

起订量：1000 个500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	-15V~15V；12V
	导通时间(ton)	150ns

	属性	参数值
	导通电阻(Ron)	120Ω
	关闭时间(toff)	90ns
	工作温度	-40℃~+125℃
	导通电容(Con)	3.5pF
	带宽	1GHz
