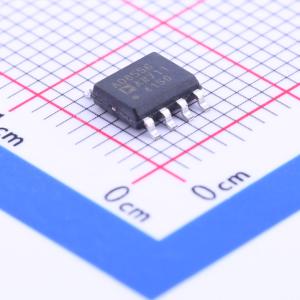

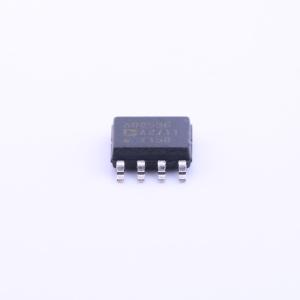

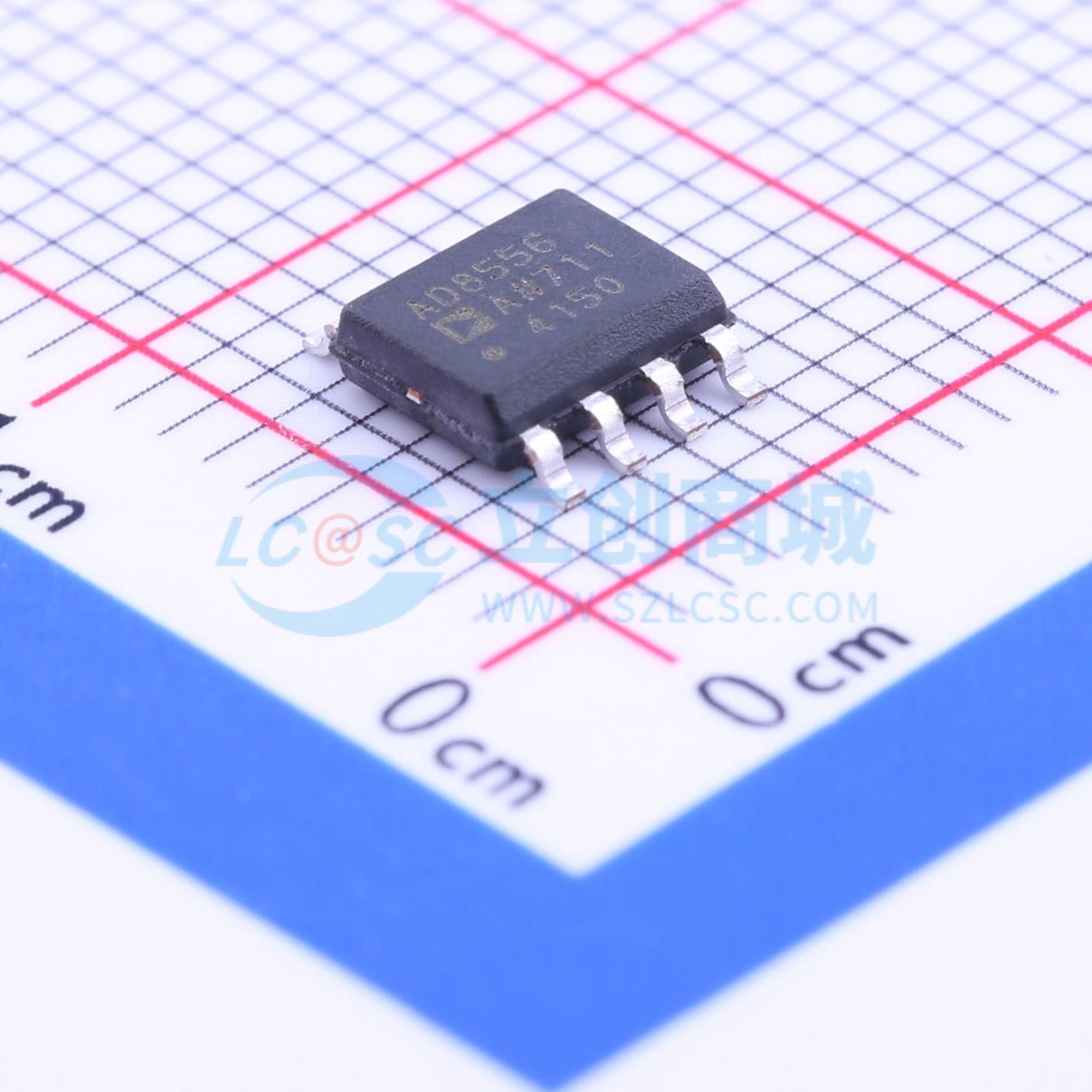

商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 2MHz | |
| 输入偏置电流(Ib) | 49nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压(Vos) | 2uV | |
| 压摆率(SR) | 1.2V/us | |
| 轨到轨 | - | |
| 工作温度 | -40℃~+140℃ |
商品概述
AD8556是一款零漂移传感器信号放大器,具备数字可编程增益和输出失调功能。该放大器旨在轻松、精确地将可变压力传感器和应变电桥输出转换为明确的输出电压范围,同时也能精确放大其他多种差分或单端传感器输出。AD8556采用专利低噪声、自动稳零和DigiTrim技术,在极小的封装尺寸内实现了极为精确且灵活的信号处理解决方案。 通过串行数据接口,增益可在70至1280的宽范围内进行数字编程。增益调整可在电路中进行全面模拟,然后利用可靠的多熔丝技术进行永久编程。输出失调电压同样可进行数字编程,且与电源电压成比例。AD8556还在VNEG、VPOS、FILT和VCLAMP引脚上集成了内部EMI滤波器。 除了极低的输入失调电压、低输入失调电压漂移以及极高的直流和交流共模抑制比(CMRR)外,AD8556还在输入引脚处配备上拉电流源,在VCLAMP引脚处配备下拉电流源,可实现开线和短路故障检测。通过单个低成本外部电容即可实现低通滤波功能。通过外部参考电压设置输出钳位,可使AD8556安全、精确地驱动低电压ADC。 当与参考同一电源的ADC配合使用时,系统精度不受正常电源电压变化的影响。输出失调电压的调整分辨率优于VDD和VSS差值的0.4%。增益和失调调整后的锁定微调功能进一步确保了现场可靠性。 AD8556的工作温度范围为-40°C至+140°C。该器件采用4.5 V至5.5 V单电源供电,提供8引脚SOIC_N和4 mm×4 mm 16引脚LFCSP_WQ封装。
商品特性
- 工作温度范围:-40°C至+140°C
- 低失调电压:最大10 μV
- 低输入失调电压漂移:最大65 nV/°C
- 高共模抑制比:最小94 dB
- 数字可编程增益和输出失调电压
- 可编程输出钳位电压
- 开线和短路故障检测
- 低通滤波
- 单线串行接口
- 带任何容性负载均稳定
- SOIC_N和LFCSP_WQ封装
- 4.5 V至5.5 V供电
应用领域
- 压力和位置传感器
- 精密电流检测
- 应变计
- 输入引脚EMI滤波器
